多关节铰接式工业夹持机械臂结构设计

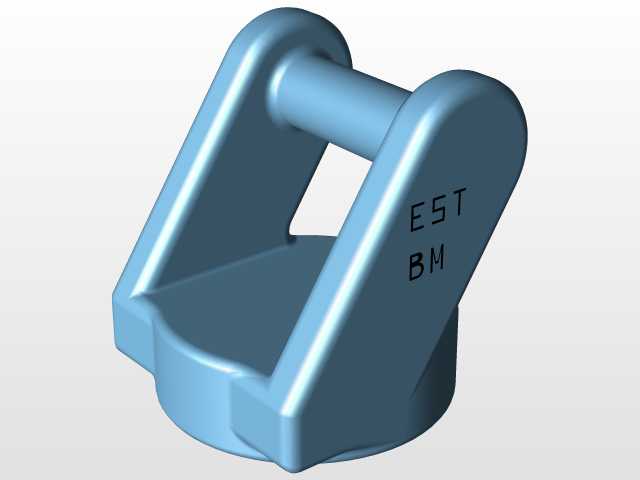

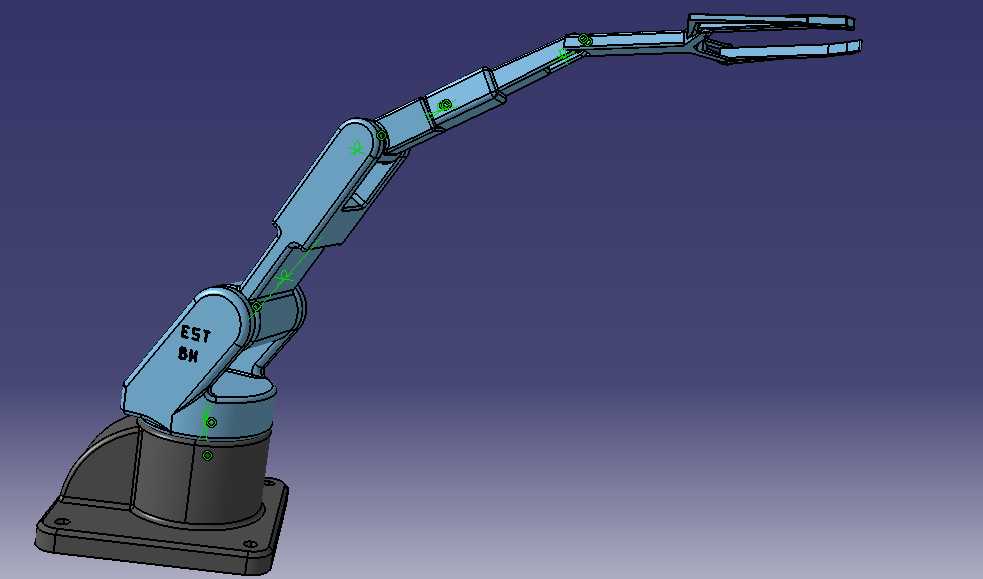

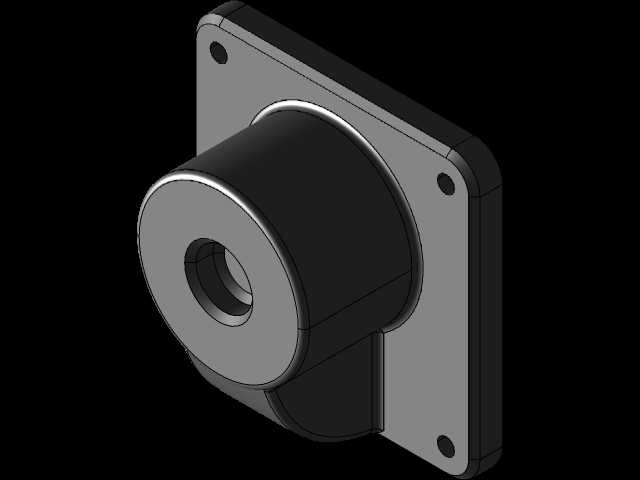

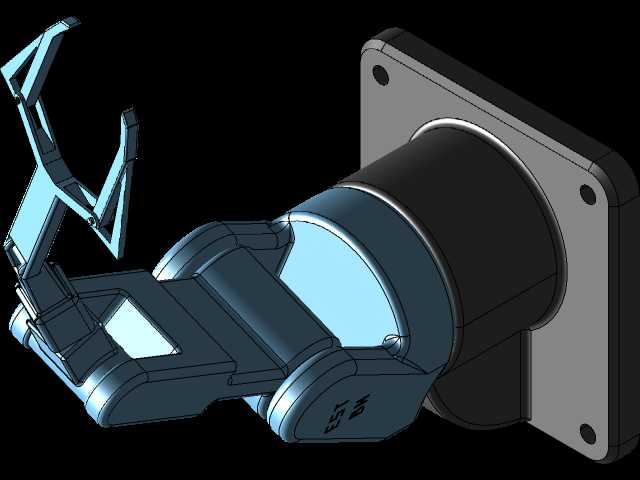

　　这款多关节夹持机械臂的结构设计，核心面向3C电子装配、小型工件上下料、实验室样本转运这类对作业精度、动作灵活性有较高要求的场景，区别于大负载重载机械臂，它的结构冗余度更高，能在狭窄的工位空间内完成复杂轨迹的动作，避开周边工装夹具的干涉区域。从结构布局来看，底座采用方形法兰安装结构，安装孔位沿底座周向对称分布，安装时可直接通过螺栓固定在设备台面或者线性滑台的移动座上，底座内部预留了伺服电机与谐波减速器的安装腔体，旋转关节的轴线垂直于安装平面，可实现整周360度回转，满足工位范围内不同角度的作业覆盖需求。大臂与底座之间的铰接关节、大臂与小臂之间的铰接关节、小臂与腕部之间的铰接关节，均采用内嵌式走线设计，

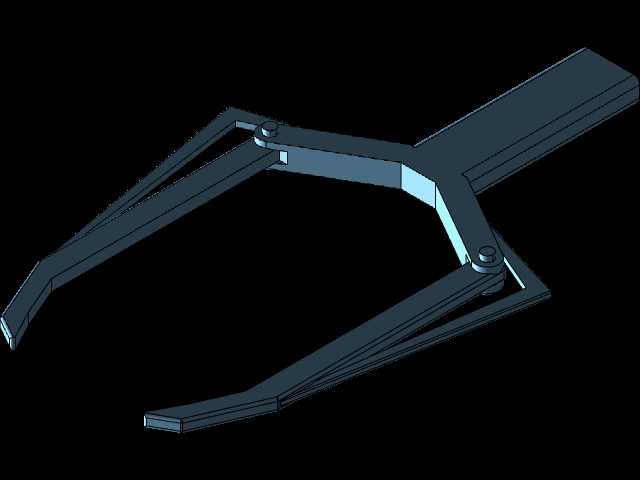

　　动力线缆与信号线缆从关节内部的过线孔穿过，避免机械臂运动过程中线缆与周边设备发生剐蹭磨损，同时也能减少线缆外露带来的清洁死角，适配洁净车间的作业要求。末端采用平行夹爪式执行器，夹爪的开合行程可根据夹持工件的尺寸调整，夹爪接触面预留了防滑垫安装槽，可根据工件材质更换橡胶、聚氨酯或者金属材质的接触垫，避免夹持过程中刮伤工件表面，同时保证足够的夹持摩擦力，防止工件在机械臂高速启停、变向运动时脱落。设计过程中对各关节的运动范围做了硬限位设计，在关节铰接处设置了限位凸台，避免软件控制失效时机械臂出现超行程运动，撞坏周边设备或者造成机械结构损坏，各臂段的壁厚经过受力仿真校核，在保证整体结构刚性的前提下尽可能做了轻量化处理，减少关节电机的负载，

　　提升运动响应速度。从安装边界来看，机械臂完全伸展时的水平作业半径覆盖范围适配常见的小型装配工位尺寸，收缩状态下的占用空间较小，可并排布置在流水线旁完成多工位协同作业，各关节的密封结构做了防尘处理，可适配普通机加工车间、装配车间的环境使用，无需额外加装复杂的防护外罩。腕部关节可实现末端夹爪的俯仰与回转动作，能灵活调整工件的夹持姿态，完成工件翻转、对位装配等复杂动作，臂段上的标识区域可粘贴工位编号、负载参数等标识，方便现场设备运维人员快速识别设备信息。
