直升机主旋翼系统结构三维设计

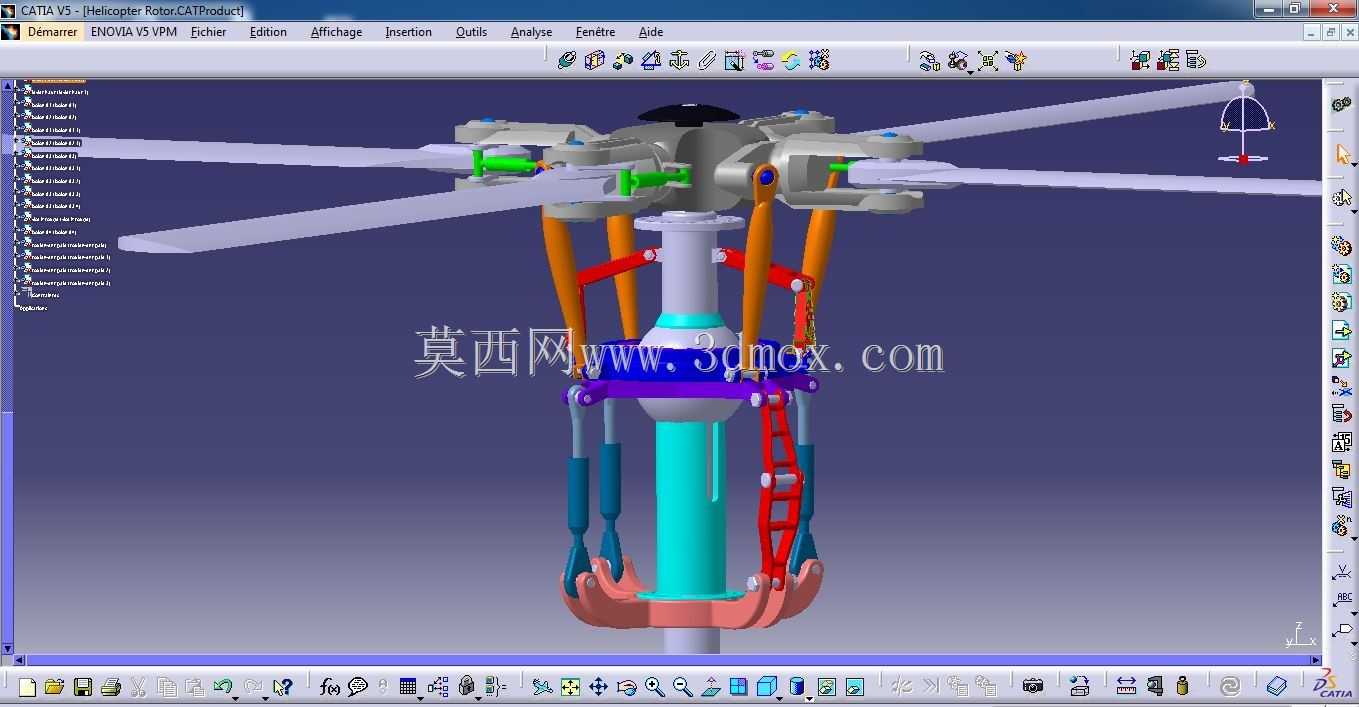

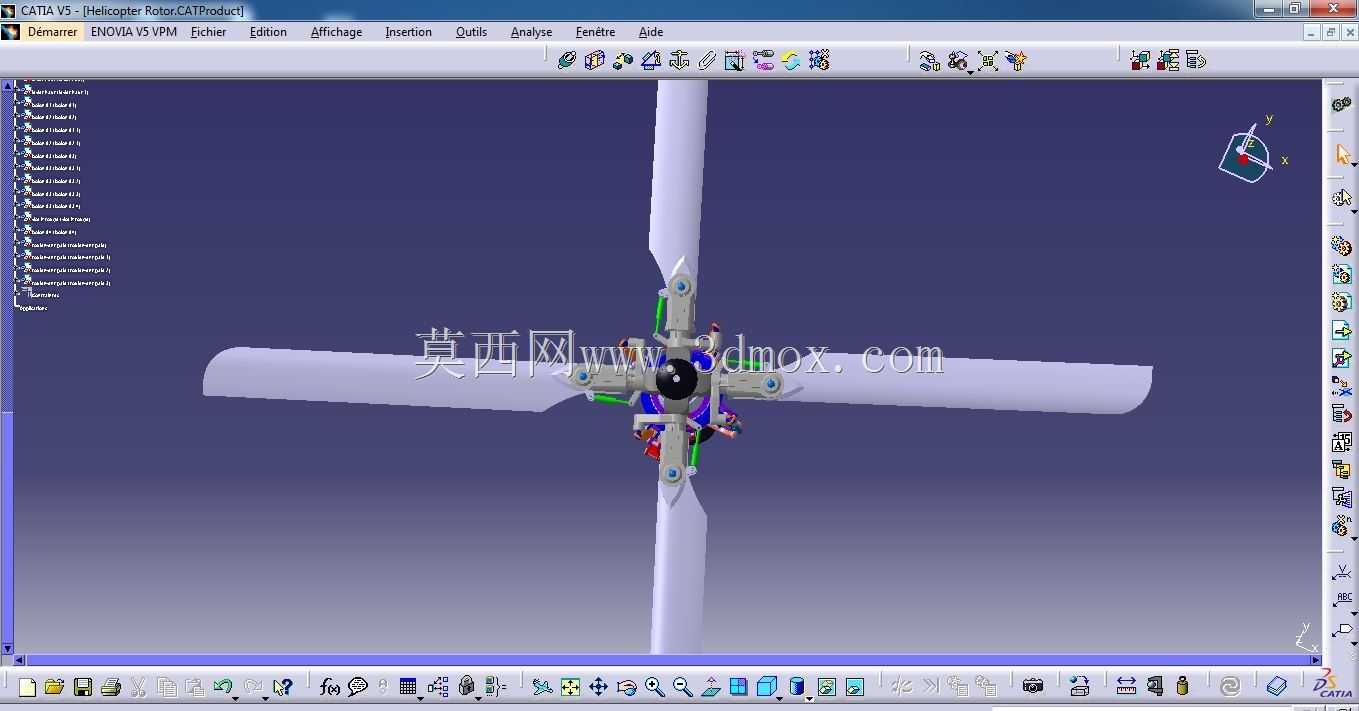

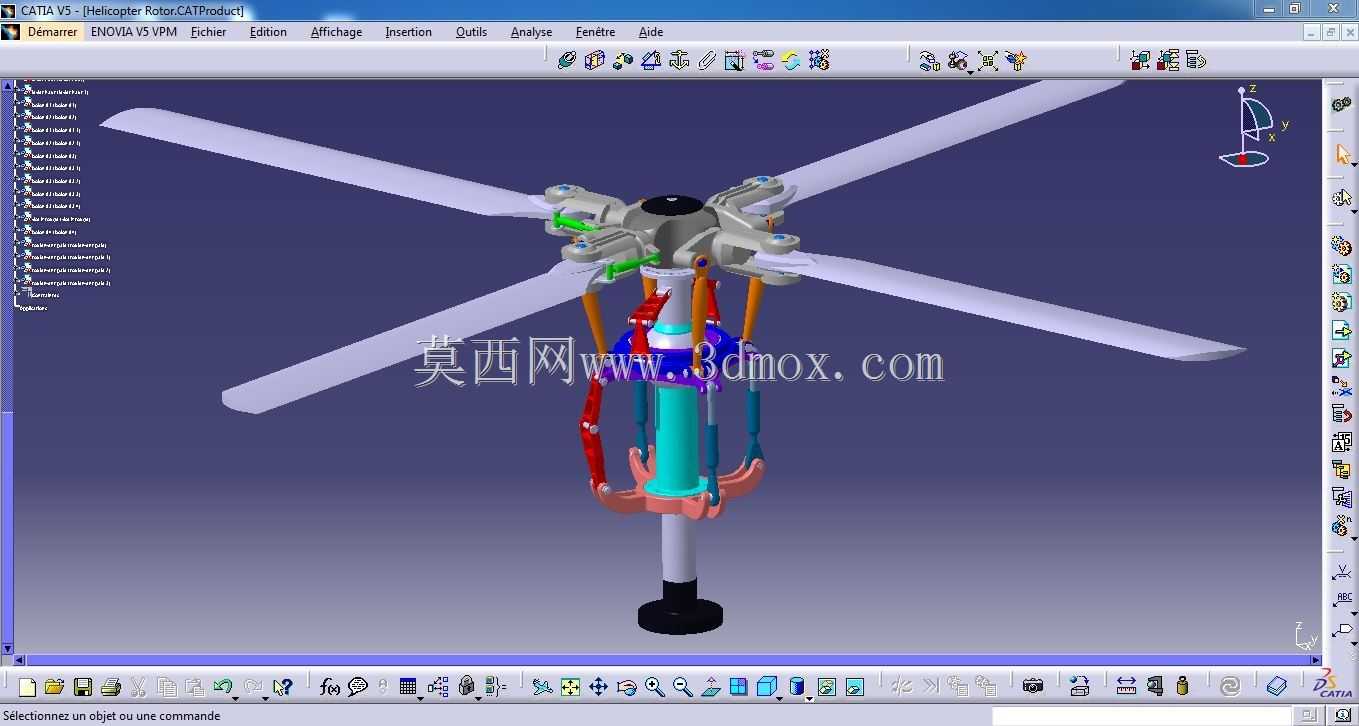

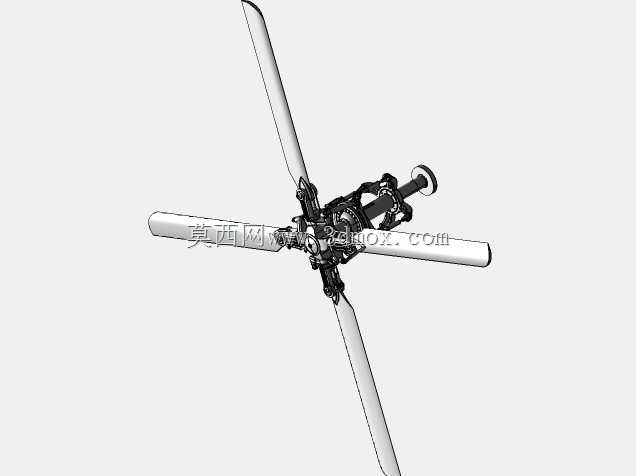

　　这套旋翼结构的设计核心围绕直升机飞行过程中的升力生成与姿态控制需求展开，整体采用经典的全铰接式桨毂布局，适配四片主桨叶的安装需求，在结构设计阶段就充分考虑了不同飞行工况下的载荷传递路径。从实际应用场景来看，这类旋翼结构主要配套中型通用直升机使用，既可以承担低空运输、搜救任务中的飞行姿态调整功能，也能在复杂气象条件下通过变距、铰接收构抵消飞行过程中的气流扰动，保证机身姿态稳定。

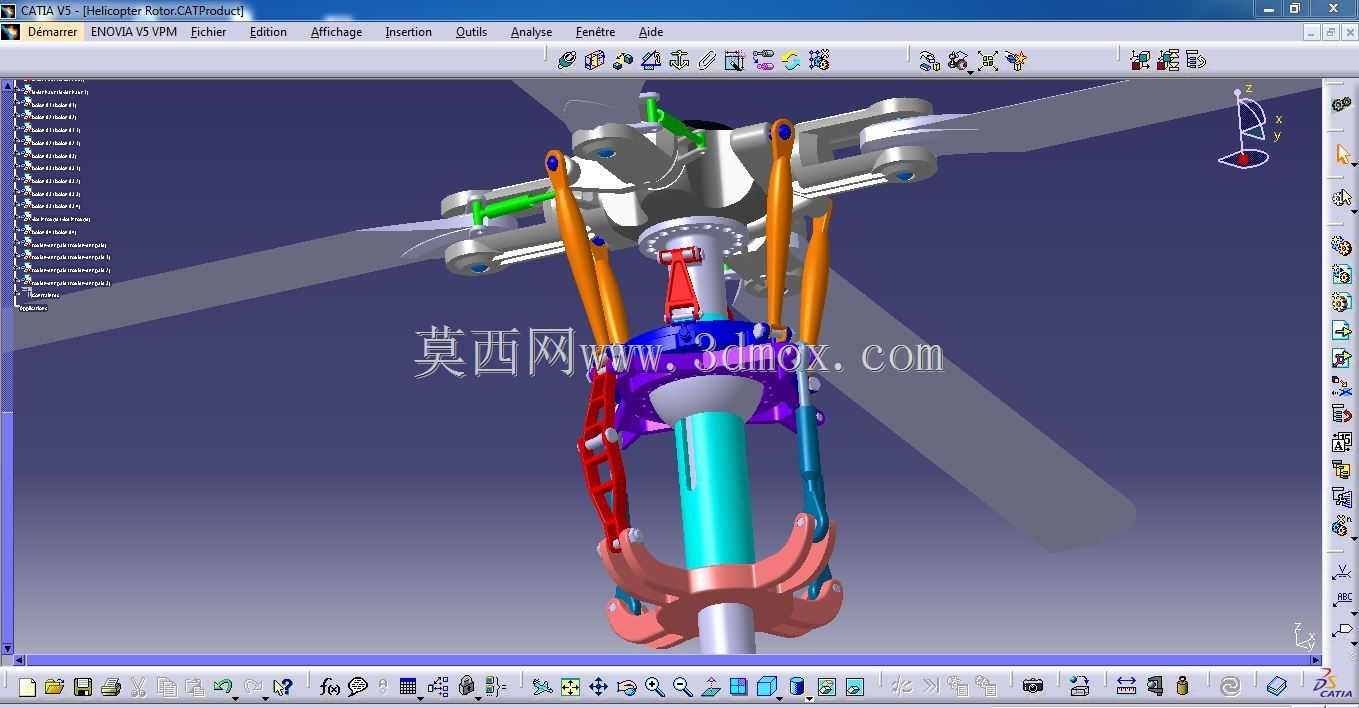

　　在功能特性层面，整套结构集成了挥舞铰、摆振铰与变距拉杆三个核心运动模块，挥舞铰的设计允许桨叶在旋转过程中根据升力变化做上下小幅摆动，避免前行桨叶与后行桨叶升力差过大导致机身侧倾；摆振铰则用于抵消桨叶旋转过程中因速度变化产生的摆振载荷，减少交变应力对桨根结构的疲劳损伤；变距拉杆通过与底部自动倾斜器的联动，能够单独调整每一片桨叶的安装角，实现总距与周期变距的控制，直接对应直升机的升降、前后左右飞行动作。

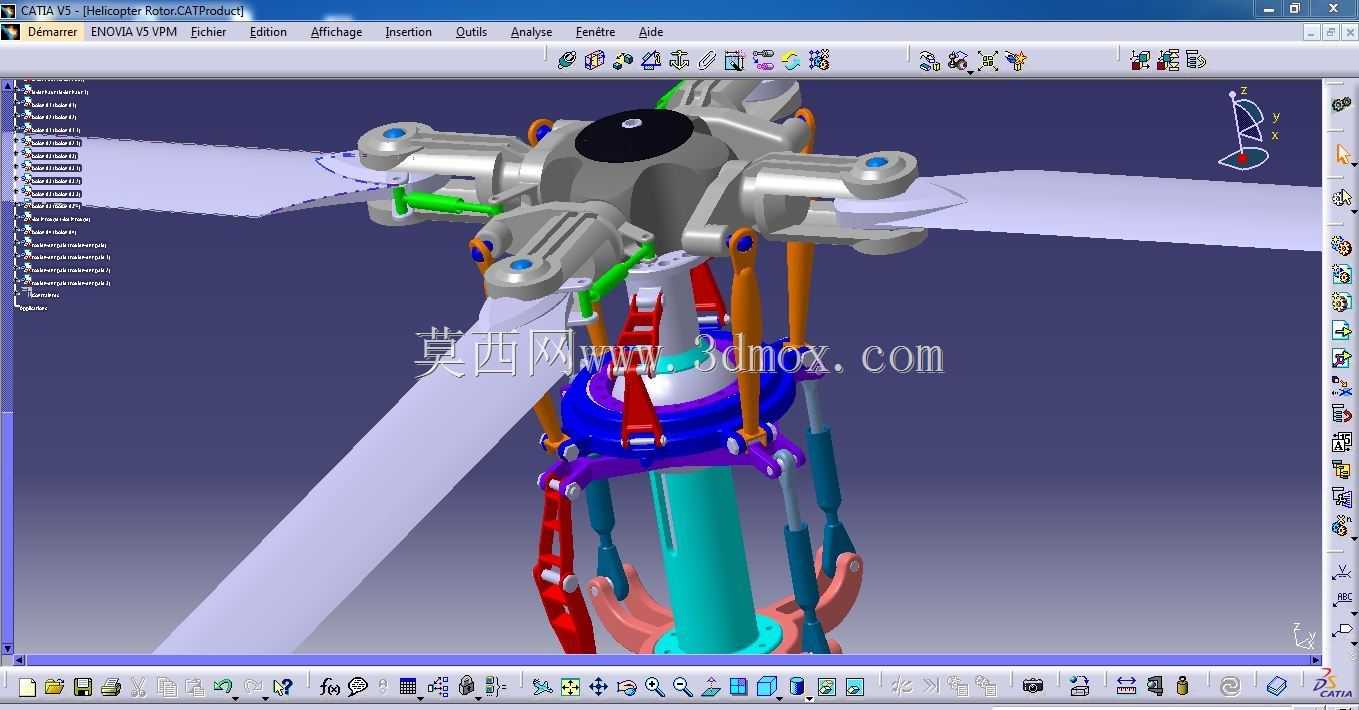

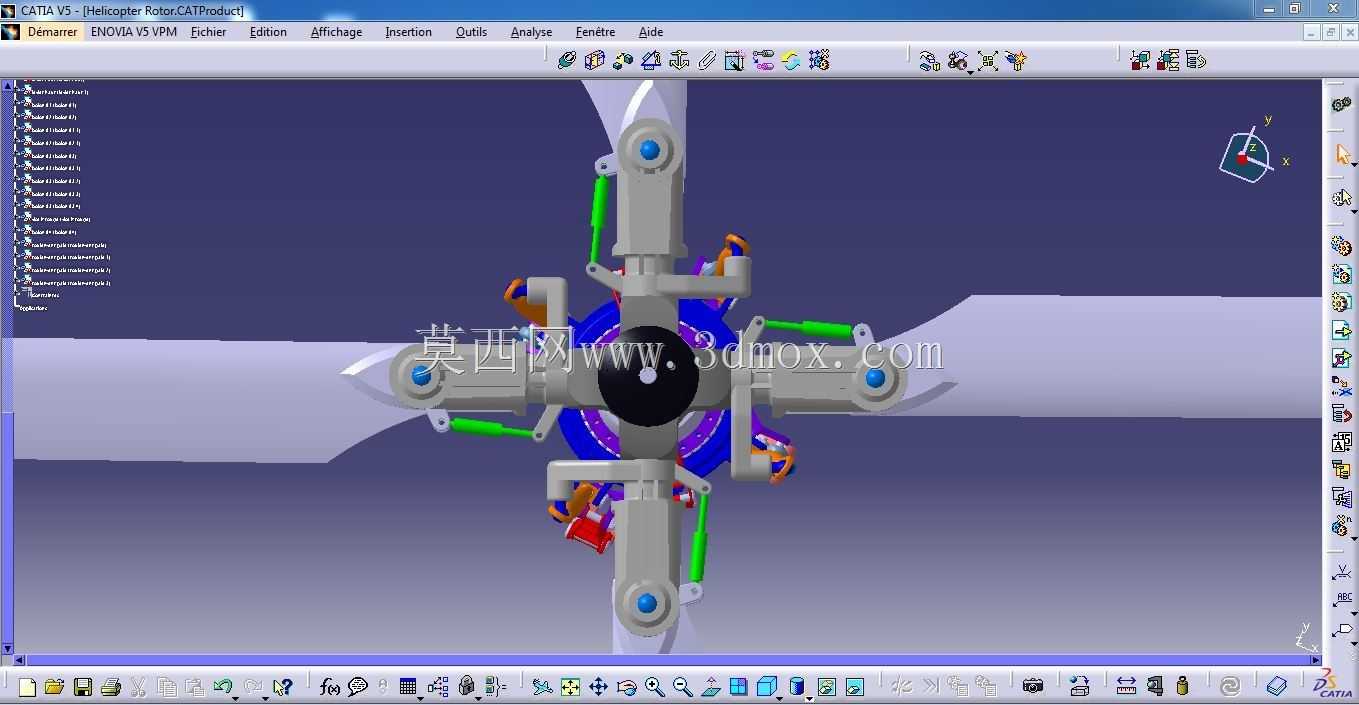

　　设计思路上，整套结构采用模块化拆分逻辑，桨毂中央件作为核心承力部件，采用高强度合金件的结构形态，分别预留四个桨叶安装接口与三个铰支的安装定位面，所有铰接位置都设计了润滑脂注油通道与密封结构，满足长期户外使用的维护需求。桨叶与桨毂的连接采用销钉快拆结构，在保证连接强度的前提下，能够快速完成桨叶的更换与维护作业，降低外场维护的操作难度。底部的旋翼轴与自动倾斜器连接段，设计了标准的花键连接接口，能够与主减速器输出轴直接匹配，安装时仅需保证花键对位与锁紧螺母的预紧力矩即可完成装配，不需要额外的定制转接结构。

　　从安装边界来看，整套旋翼总成的安装基准为中央桨毂的下端面，旋翼轴的同轴度公差需要控制在0.05mm以内，避免旋转过程中产生过大的偏心振动；变距拉杆的行程范围预留了15mm的调整余量，能够适配不同总距角度下的操纵需求，安装时需要保证每根拉杆的长度误差不超过0.1mm，避免四片桨叶的变距角度不一致导致的振动问题。桨叶展开后的旋转直径与配套机型的机身宽度、尾桨位置做了匹配校核，保证桨叶旋转过程中不会与机身结构、尾梁部件发生干涉，同时在桨尖位置预留了足够的安全间隙，应对极端工况下桨叶的弹性形变。

　　在结构细节处理上，所有铰接位置的轴承都采用密封式深沟球轴承与推力轴承组合的形式，既能够承受桨叶旋转产生的径向载荷，也能承受变距过程中产生的轴向载荷；桨毂上的水平铰、垂直铰都设计了阻尼器安装位，能够在桨叶发生挥舞、摆振动作时提供合适的阻尼，避免出现共振问题。整套结构的重量分配经过严格校核，四个桨叶安装位的静力矩差控制在允许范围内，减少旋转过程中的不平衡载荷，降低主减速器的工作负荷。自动倾斜器的动环与不动环之间采用耐磨衬套结构，能够在长期旋转操纵过程中保持较低的摩擦系数，减少操纵力的损耗，提升飞行操纵的响应精度。
