开源式紧急呼吸通气装置结构设计

　　这款紧急通气装置的核心定位，是公共卫生事件暴发期间，在专业医用呼吸机产能缺口较大的场景下，依托易采购的现成工业组件搭建的替代通气方案，主要为呼吸衰竭患者提供持续、稳定的医院级机械通气支持，可在临时收治点、方舱医院、基层医疗站点等缺乏充足专业呼吸设备的场景下快速部署，填补常规救治设备的供给缺口。

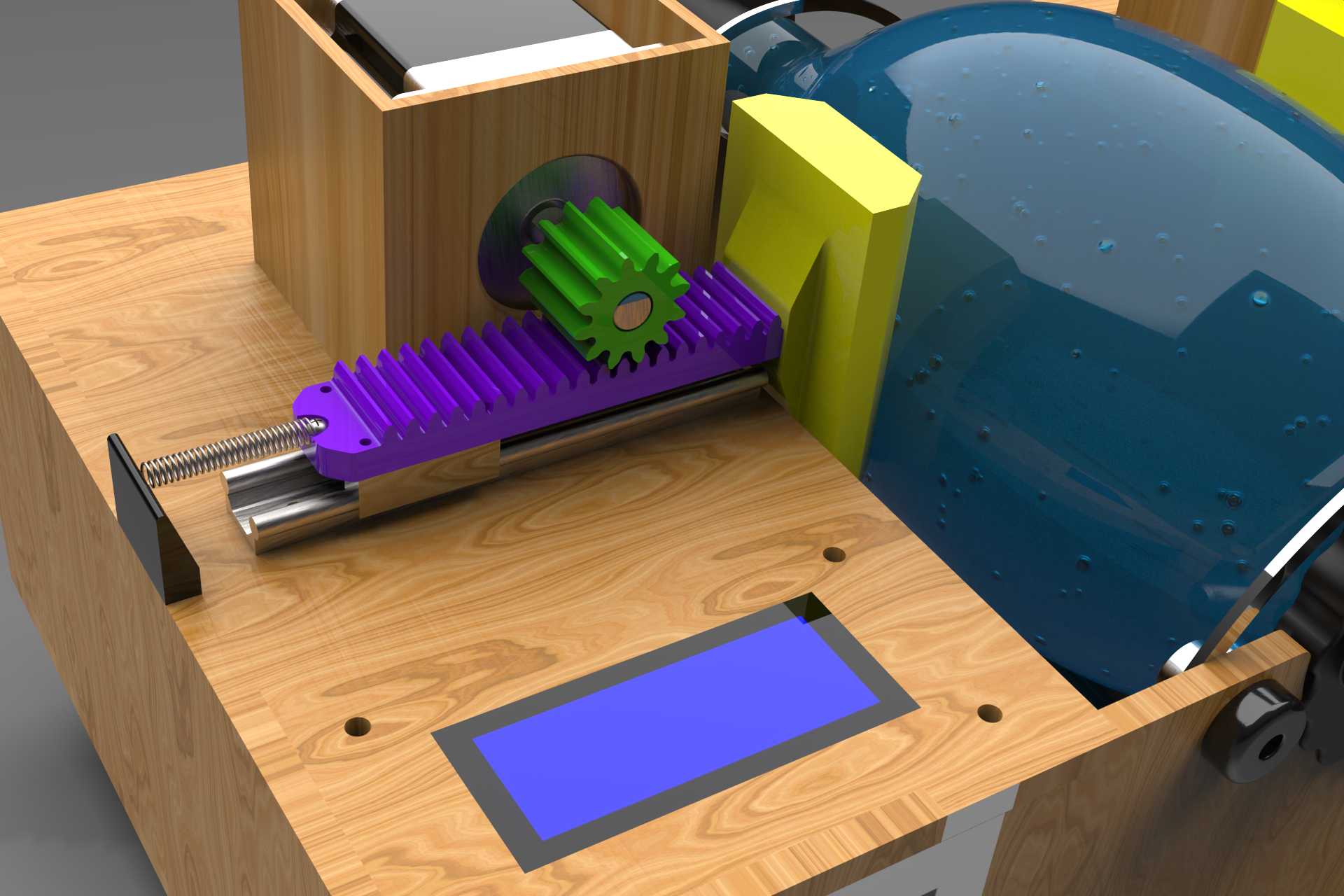

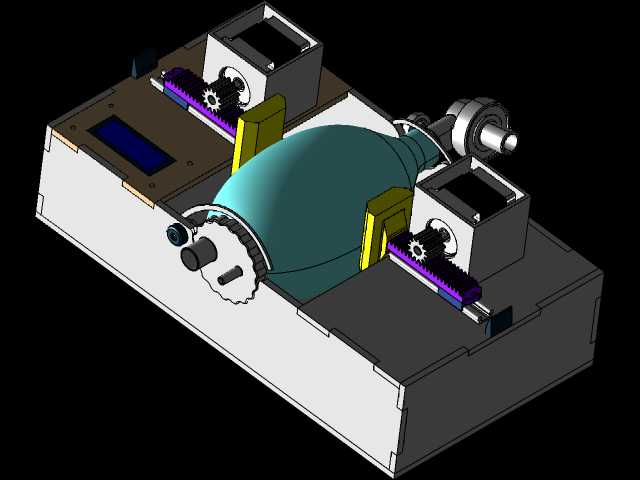

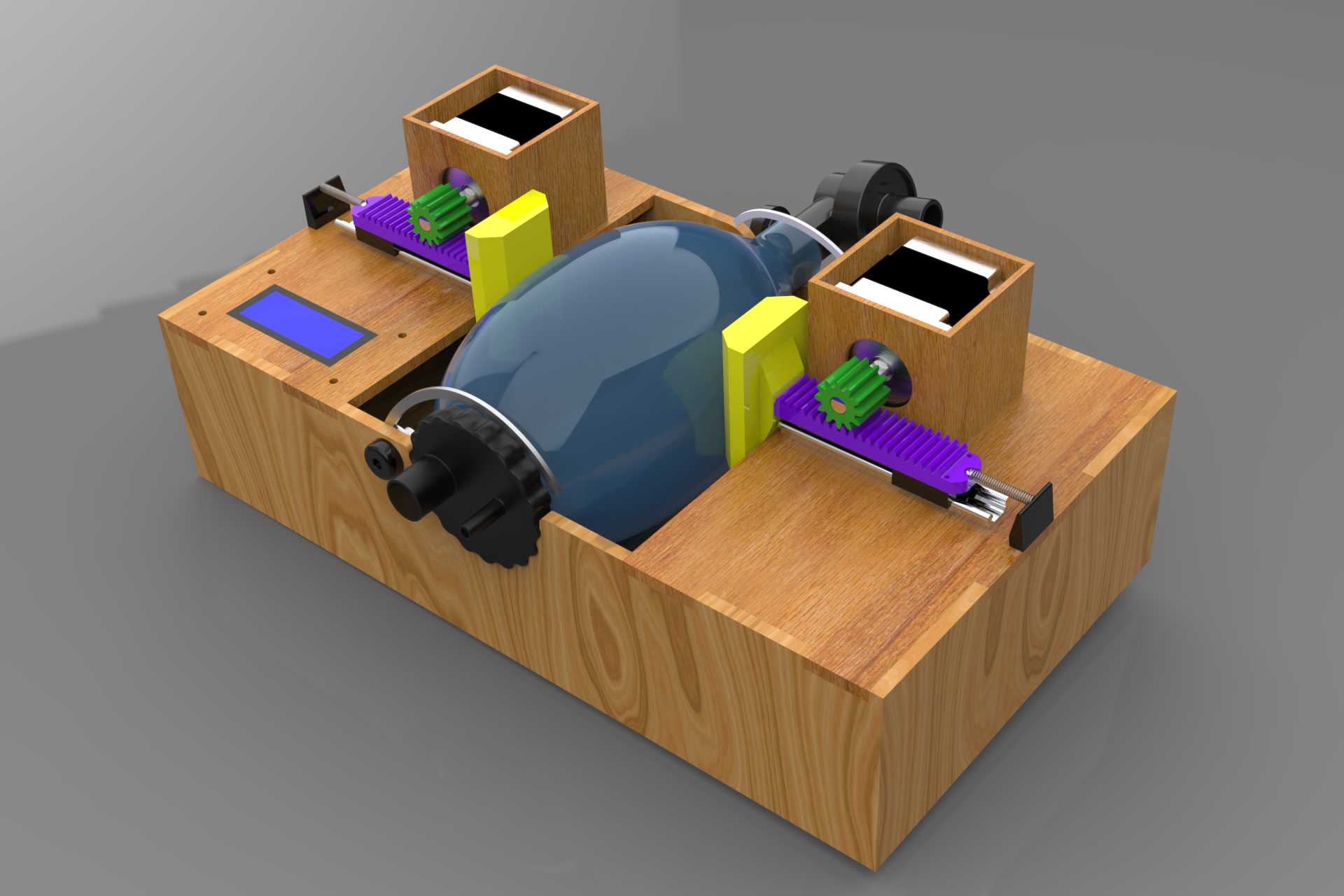

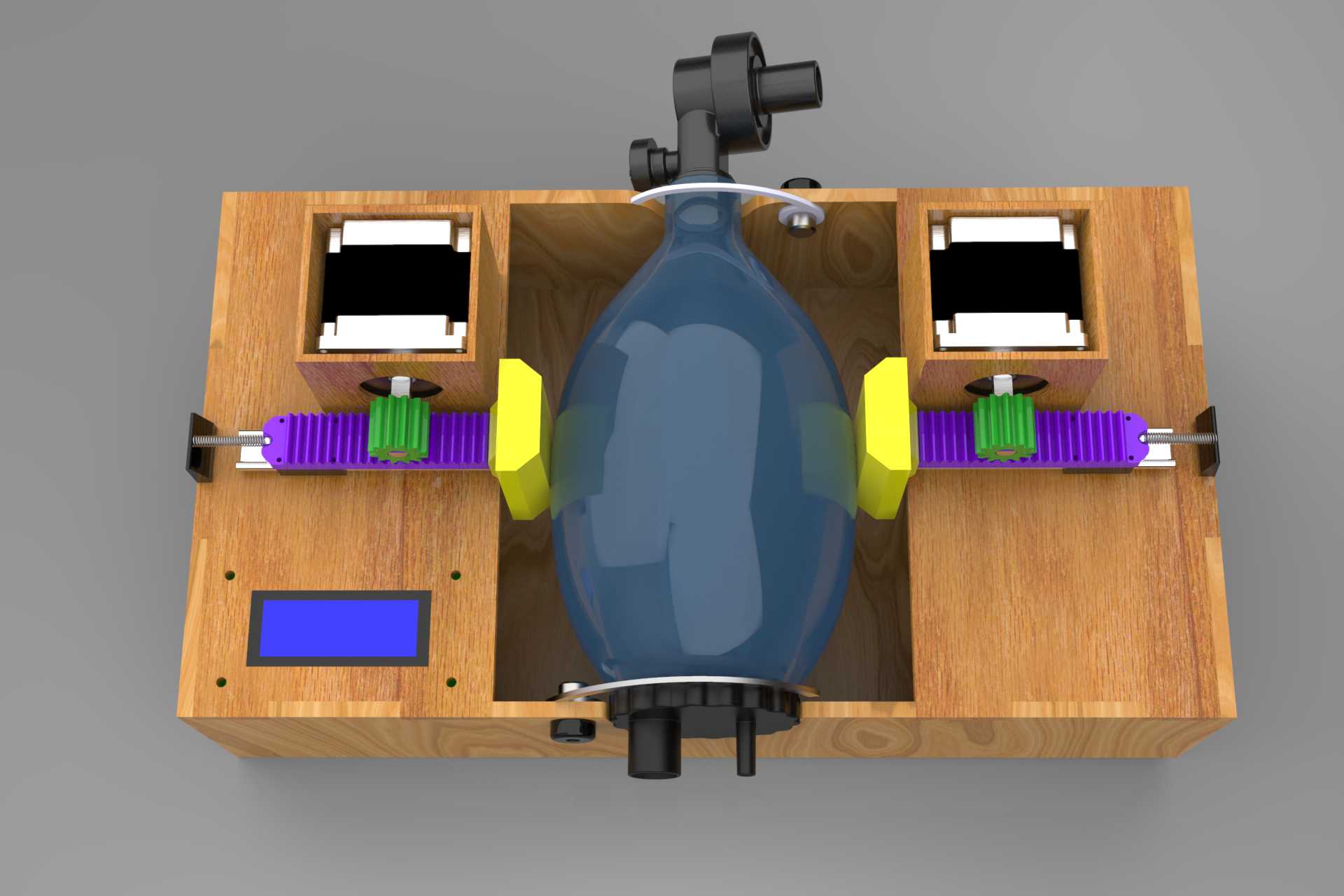

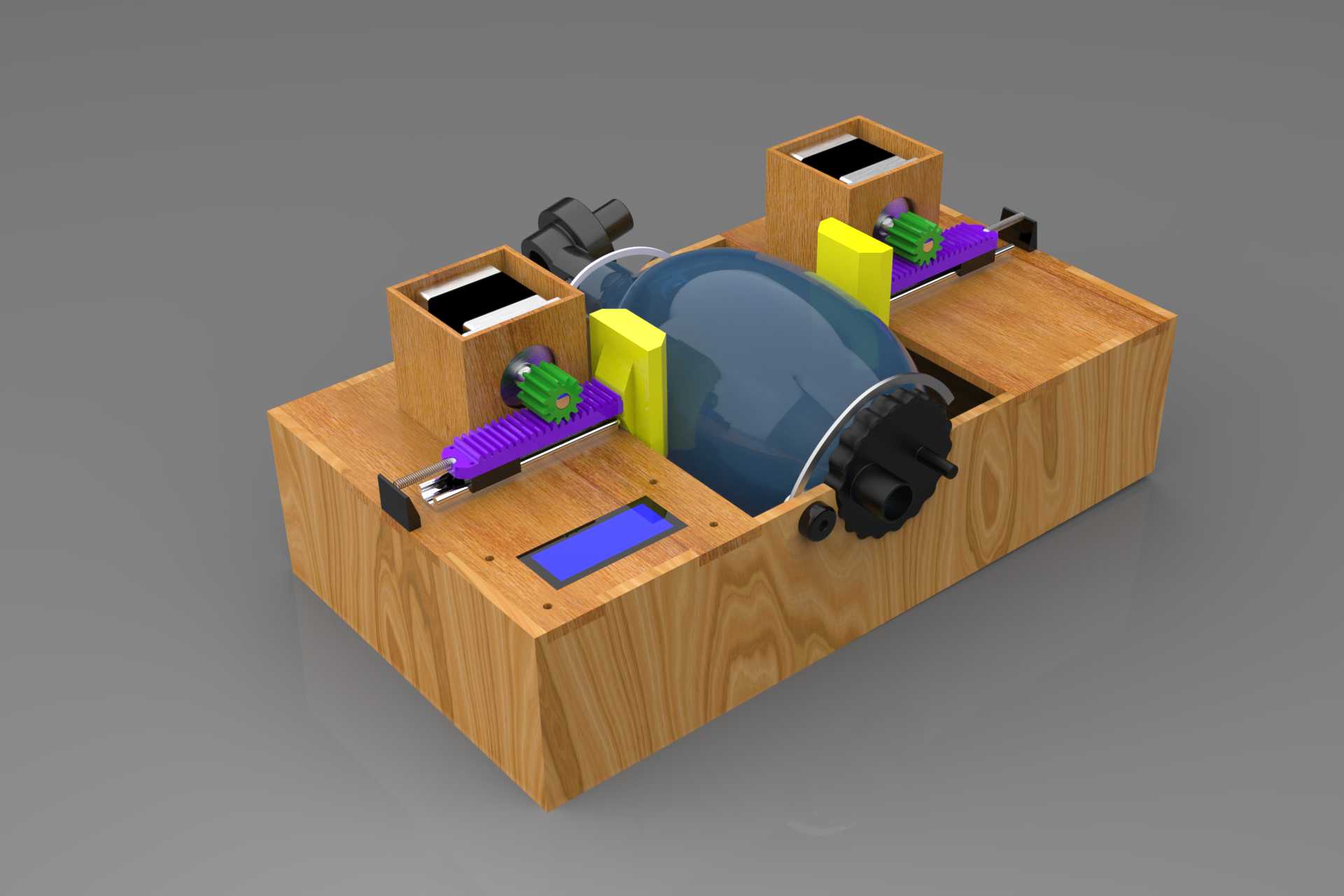

　　从结构设计逻辑来看，装置采用集成式木质基座作为承载主体，所有功能组件均内嵌或固定在基座台面上，整体布局围绕核心的半球形透明面罩腔体对称排布。面罩腔体作为患者通气对接的核心接口，侧面集成了手动调节旋钮结构，可实现气道压力的微调与通断控制，适配不同患者的气道耐受度。基座两侧对称布置的动力单元，采用齿轮齿条传动结构，将旋转动力转化为直线往复运动，带动阀组完成通气节律的切换，齿条旁设置的黄色限位挡块可精准限定往复行程，避免超程导致的阀件损坏或通气参数偏移。每个动力单元旁设置独立的方形阀组安装腔，用于固定气路切换阀件，腔体采用开放式开槽设计，既方便阀件的快速拆装更换，也能为运行中的组件提供足够的散热空间。基座台面内嵌的蓝色显示模块，可实时展示当前通气频率、气道压力等核心运行参数，方便医护人员快速掌握设备运行状态。

　　在安装边界与尺寸适配方面，整体基座采用规整的长方体构型，底面为全平面设计，可直接放置在常规病床旁的床头柜、移动治疗车台面上，无需额外定制安装支架，占用台面面积不超过0.12平方米，适配绝大多数医疗场景的临时摆放需求。所有外接气路、电路接口均布置在基座后侧，避免管线从操作侧伸出干扰医护操作，同时预留了标准气路接头的安装空间，可直接对接临床常用的呼吸管路与面罩配件，无需额外加工转接头。

　　设计过程中充分考虑了应急场景下的加工与维护便利性，基座可采用常规胶合板、实木板材通过普通木工设备快速切割成型，传动组件选用工业领域通用的标准齿轮、齿条、导向轴配件，无需开模定制，可在短时间内完成多台装置的组装调试。气路部分的密封结构采用常规医用级硅胶垫实现密封，配件获取难度低，更换成本低廉，即使在供应链不畅的应急场景下，也能依托本地工业配件资源完成设备的组装与维修。装置的传动部分做了外露式设计，日常维护时无需拆解整体基座，即可直接观察齿轮齿条的啮合状态，快速完成润滑、零件更换等操作，降低非专业维护人员的操作门槛。
