八旋翼多用途无人机机架结构设计

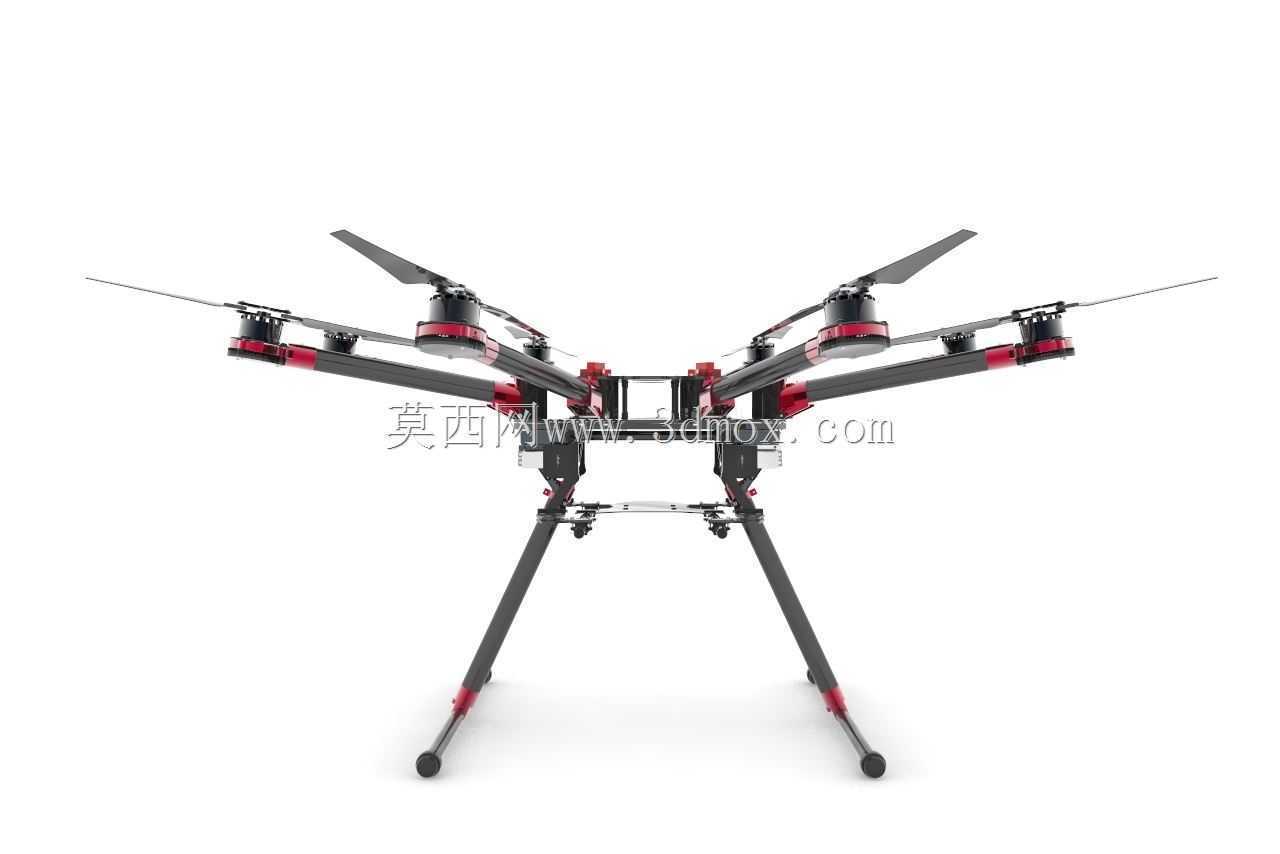

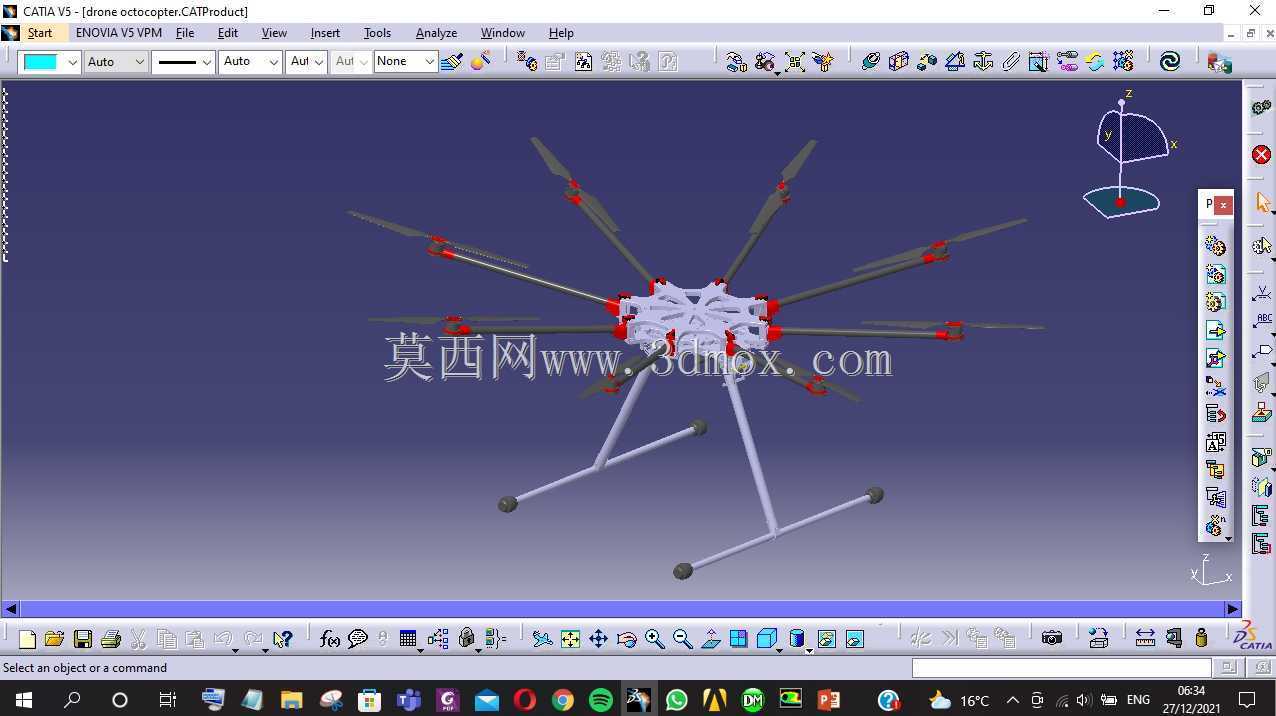

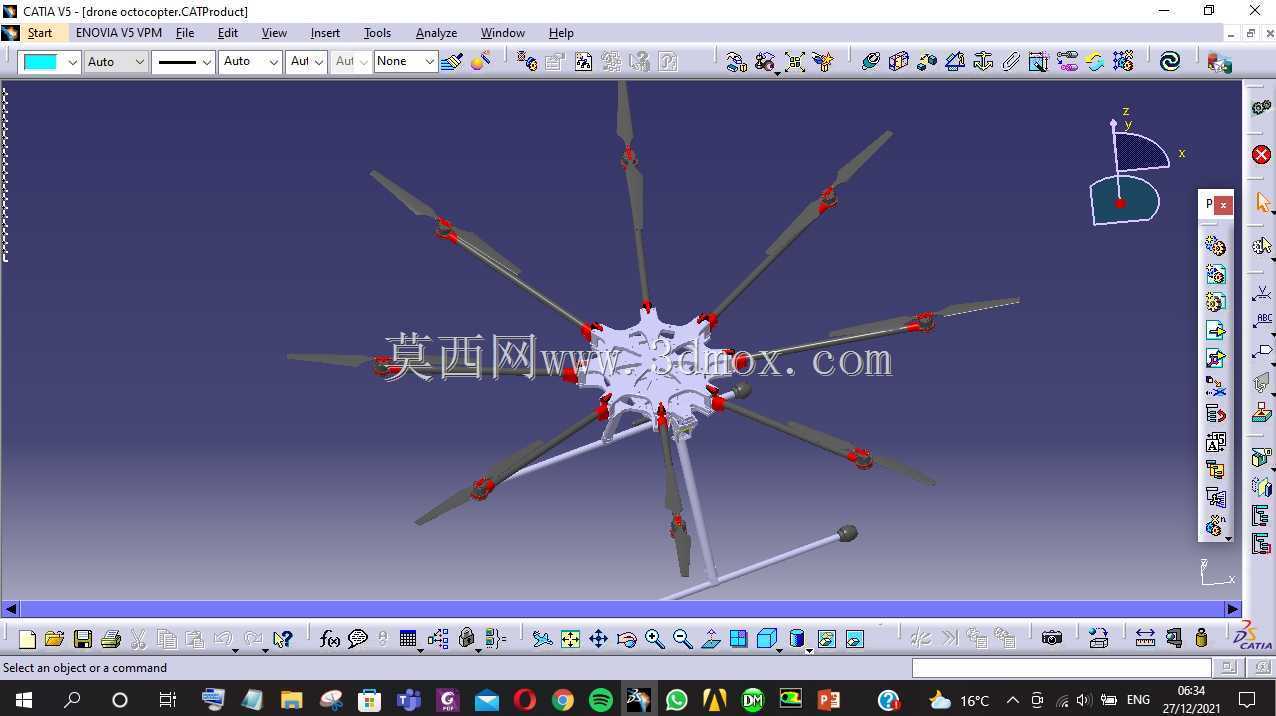

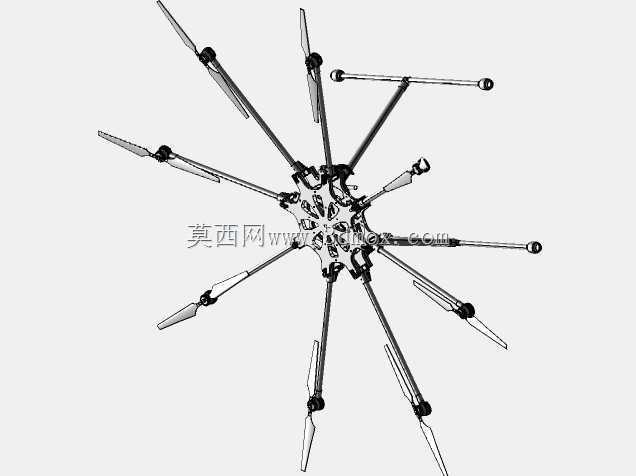

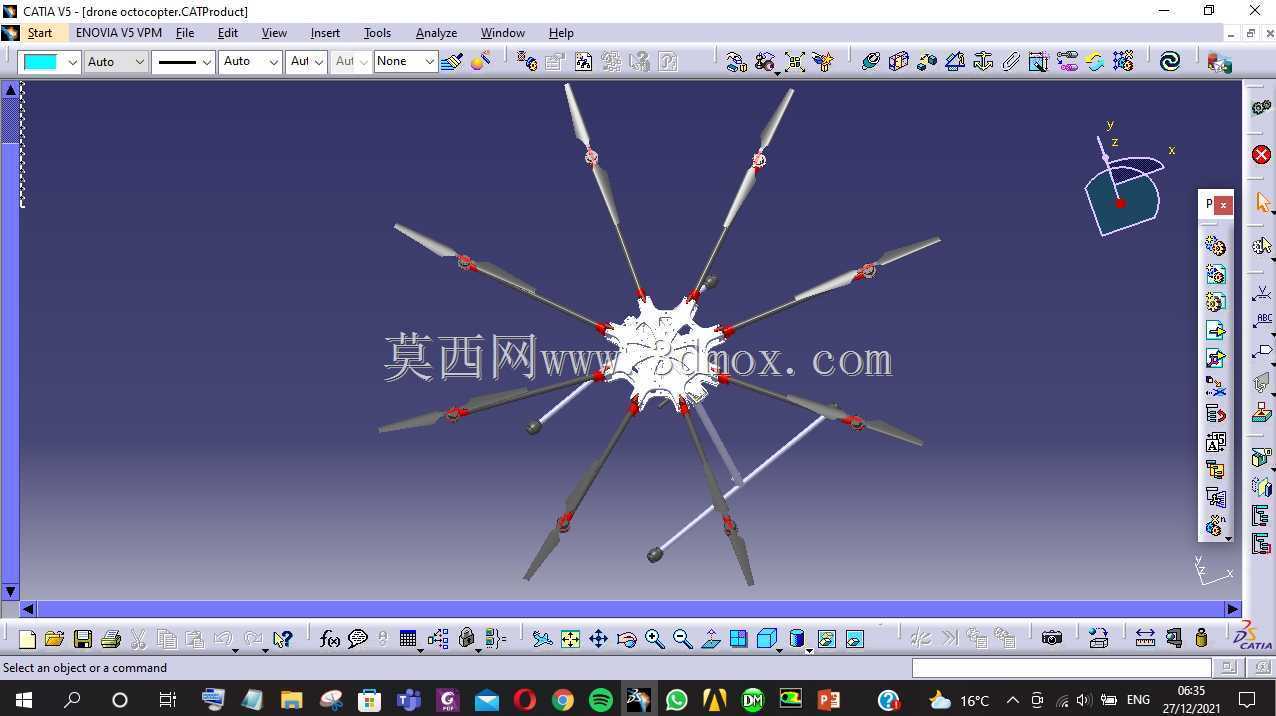

　　这套八旋翼飞行器机架的结构建模，围绕低空作业场景下的载荷挂载、飞行稳定性与现场拆装维护展开，整机采用对称放射式八轴布局，八组动力单元沿中心机身周向均匀分布，相邻机臂夹角保持45度，相比常规四旋翼构型，单轴动力冗余度明显提升，在单组动力出现异常时剩余动力仍可维持姿态可控，适配电力巡线、农林植保、航测航拍、应急物资投送等对飞行可靠性要求较高的作业场景。

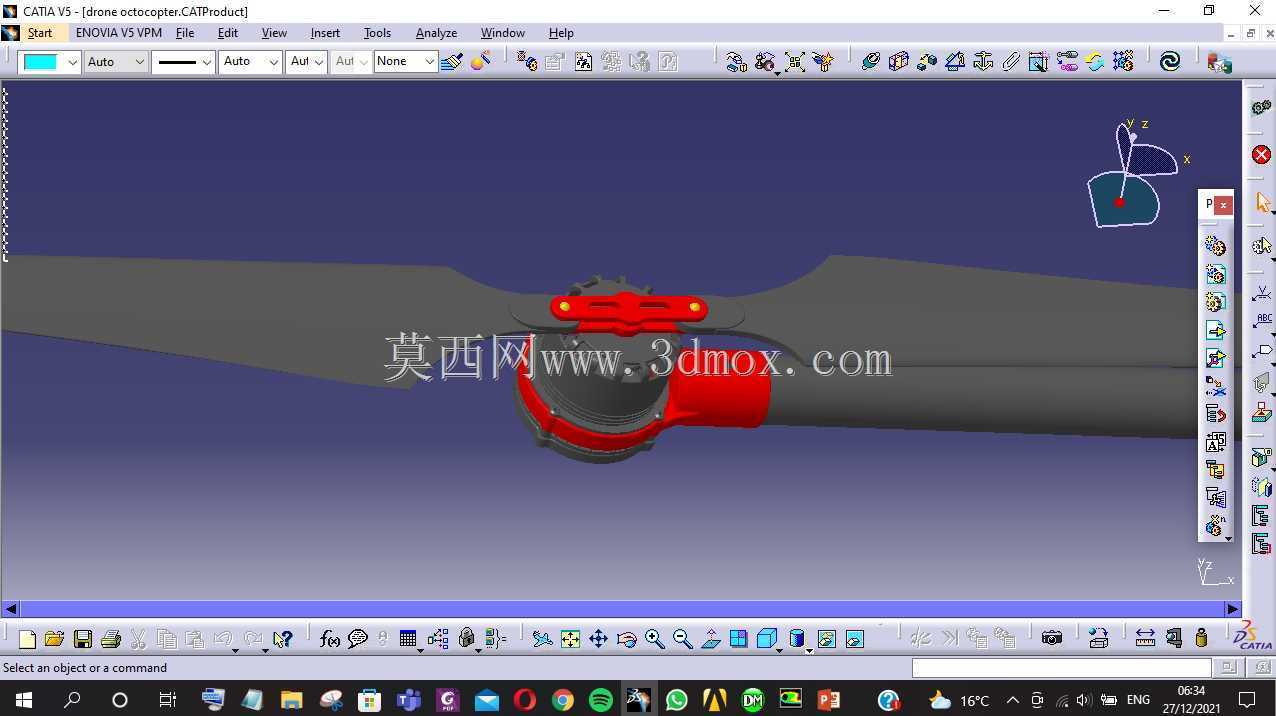

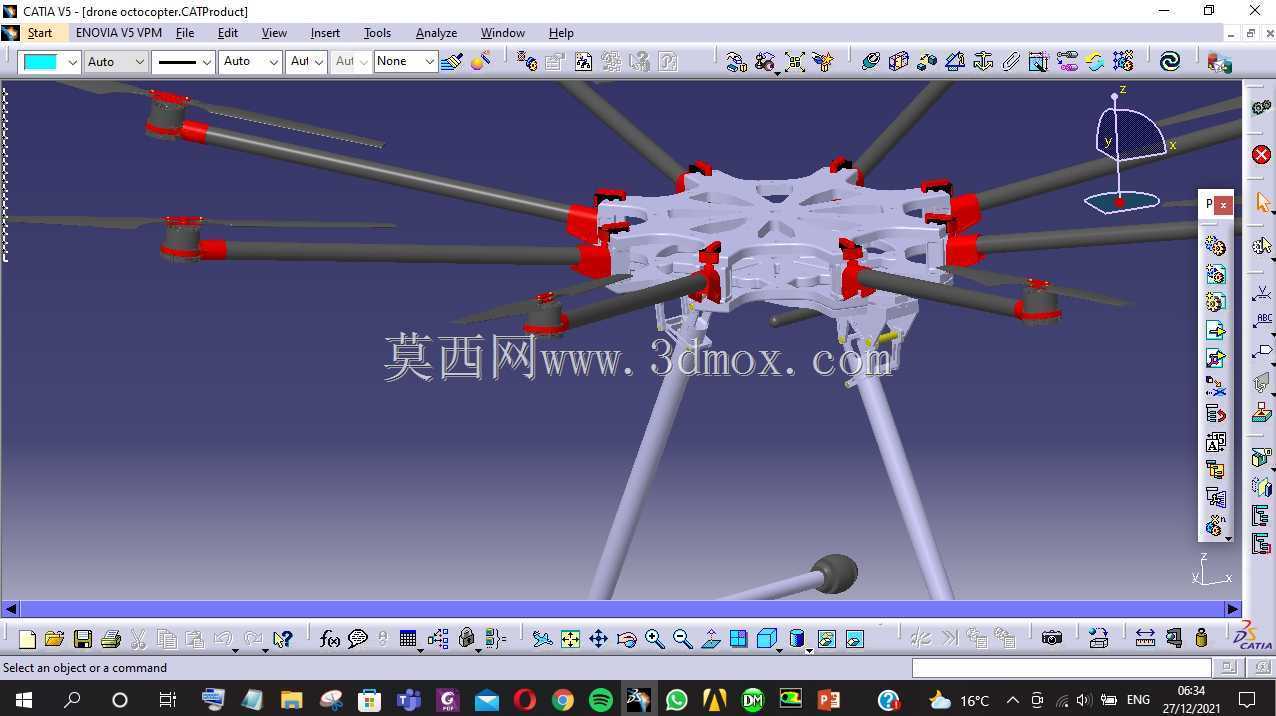

　　从实际使用边界来看，机架中心舱段预留了飞控板、GPS模块、电调、电池组与任务载荷的安装空间，中心板上下两层采用叠层固定方式，所有机载电子元件的安装孔位按照通用飞控的标准孔距预留，不需要二次打孔即可完成主流飞控硬件的装配。机臂部分采用中空管状型材设计，在保证抗弯刚度的前提下尽可能降低自身结构重量，机臂与中心机身的连接位置设置了快拆锁紧结构，外场转场作业时可以快速将机臂折叠或拆卸，缩小整机收纳尺寸，到达作业现场后无需复杂调校即可快速展开起飞。机臂末端的动力安装座预留了电机安装孔位，适配主流大拉力多旋翼电机的安装尺寸，螺旋桨旋转平面之间留有足够的安全间隙，满油门工况下相邻桨叶不会发生干涉，同时桨盘平面距离中心机身的高度经过匹配，下洗气流不会直接冲击中心舱挂载的任务设备，避免气流紊流影响拍摄精度或者传感器采样稳定性。

　　起落架部分采用高脚架构型，两组斜向支撑腿从中心机身下部向外延伸，底部横向跨度大于机身宽度，起降过程中整机抗侧翻能力更强，支撑腿下端设置了缓冲脚垫，硬着陆时可以吸收部分冲击载荷，避免刚性冲击直接传递到机身内部的精密电子元件。起落架的净空高度经过专门设计，机身下方预留出充足的挂载空间，可以挂载测绘相机、植保药箱、投放吊舱等任务设备，起落架支腿不会进入相机下视拍摄的视场范围，也不会干扰下方挂载设备的正常作业。

　　结构设计过程中优先校核了机臂的抗弯模量，八轴全挂载工况下机臂末端的最大挠度控制在安全范围内，长时间飞行不会出现机臂震颤导致的画面抖动或者姿态漂移。整机的重心设计严格落在八组动力围成的圆周中心区域，电池安装位设置在中心板最靠近重心的位置，挂载任务设备时可以通过调整电池前后位置配平重心，避免重心偏移导致的动力分配不均、续航时间缩短问题。机架所有连接节点均采用刚性锁紧设计，螺纹连接位置预留了防松空间，整机振动频率远离旋翼的转动激振频率，不会在常用巡航转速区间出现共振问题。

　　外场作业的维护便利性也在建模阶段做了充分考量，所有易损部件包括机臂、起落架支腿、动力安装座都采用模块化设计，单个部件发生碰撞损坏后可以单独更换，不需要整体替换机架。整机展开后的作业尺寸兼顾了低空抗风能力与狭小空间起降适应性，收纳后尺寸可以放入常规作业车辆的后备箱，完全满足外勤团队转场作业的使用需求。
