锻钢材质3/4内螺纹管接头结构设计

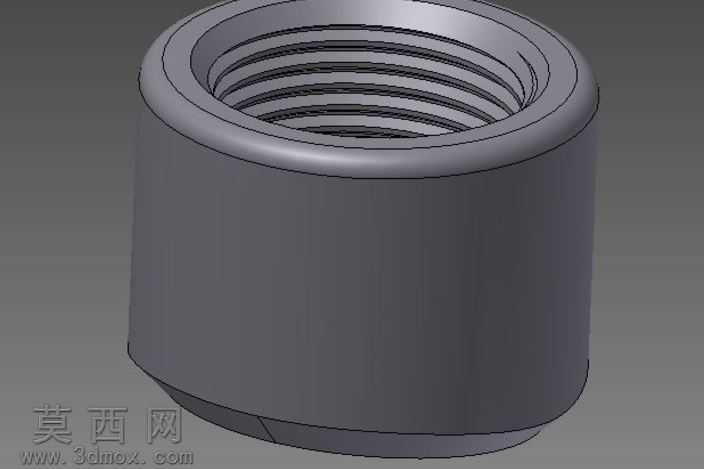

本作品为3/4规格内螺纹直通管接头的三维参数化模型，建模阶段采用Autodesk Inventor软件完成全流程构建，首先以旋转凸台特征生成接头的基体轮廓，精准控制接头的外径、总高度以及端部倒角尺寸，端部圆角过渡设计可有效避免安装过程中的锐边划伤，同时提升管路装配时的导向便利性。内螺纹特征严格遵循3/4管螺纹的标准牙型参数建模，逐圈生成螺纹牙型结构，还原真实螺纹的啮合接触面，确保模型可直接用于后续的装配干涉检查、管路连接仿真验证。材质设定阶段选用锻钢1 1/2对应的金属材质参数，渲染时调整金属粗糙度、反光度参数，还原锻钢件经机加工后的哑光金属质感，表面无多余装饰纹理，精准呈现工业五金零件的真实外观。结构设计上采用等径直通式结构，整体为空心圆柱形态，内壁全段加工连续内螺纹，可实现同规格外螺纹管路部件的同轴连接，外壁为光滑圆柱面，无额外扳手卡位结构，适配小型管路的紧凑安装场景，壁厚经过合理校核，可满足常规低压管路的承压使用需求。建模过程中对螺纹收尾处做了平滑过渡处理，避免真实加工中容易出现的螺纹烂尾缺陷，端部的内倒角设计可在管路对接时引导外螺纹顺利旋入，降低装配对位难度，减少螺纹错牙损伤的概率。模型完成后通过渲染模块输出多角度效果图，清晰展示内螺纹的牙型排布、接头的整体轮廓以及边角处理细节，模型结构完整无缺失特征，所有尺寸参数均参照通用管接头行业标准设定，可直接用于教学演示、管路系统方案设计展示、产品选型参考等场景，也可作为基础特征导入管路装配环境，完成整套流体输送管路的快速搭建与布局验证。
