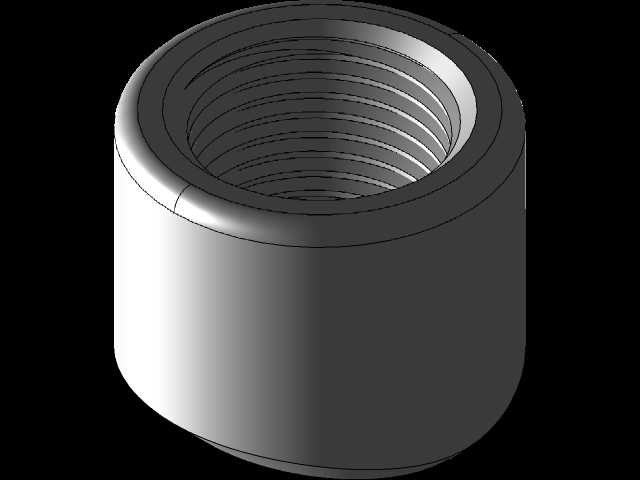

1/2英寸NPT内螺纹管道连接套筒接头

在工业流体输送管路系统中，这类带1/2英寸NPT内螺纹的套筒接头，主要适配3/4英寸至36英寸主管道的支管引出场景，是管路分支改造、仪表取源、辅助管路接驳时的常用连接件。日常在化工流体管线、市政给排水支管、车间压缩空气分支管路、液压系统辅助油口的布设中，都能见到这类零件的应用，它不需要对主管道进行复杂的焊接坡口加工，仅需在主管道对应位置开孔后，将接头与主管道外壁贴合焊接，即可通过自身的内螺纹结构快速接驳带对应外螺纹的支管、仪表阀或者小型管路元件，大幅降低现场管路改造的施工难度。从结构设计角度看，这类接头采用短圆柱套筒式外形，外壁为光滑圆柱面，没有额外的扳手卡位结构，安装时可通过管钳夹持外壁完成拧紧对位，内壁全程加工标准NPT锥管螺纹，依靠螺纹啮合时的锥面过盈实现密封，不需要额外加装密封垫片就能满足中低压管路的密封要求，接头下端设计有与主管道外壁弧度适配的贴合坡口，焊接时能保证焊缝均匀贴合，避免出现焊接缝隙导致的泄漏隐患。设计这类接头的三维模型时，首先要明确适配的主管道管径范围，对应调整接头底部的贴合弧面曲率，保证接头与主管道外壁的贴合间隙控制在焊接工艺允许的范围内，内螺纹的加工精度要符合NPT螺纹的标准公差要求，螺纹起始端做倒角处理，方便外螺纹件的旋入对位，接头的整体轴向长度要控制在合理范围，既保证足够的螺纹啮合扣数满足连接强度，又不会因为长度过大导致管路分支处的结构冗余，外壁厚度要根据管路的额定工作压力计算确定，保证承受管路内压时不会出现壁面开裂或者螺纹变形的问题。实际选型使用时，要注意接头的内螺纹规格与待接驳支管的外螺纹规格完全匹配，底部弧面要与所安装的主管道外径完全贴合，焊接时要采用对应的焊接工艺保证焊缝强度，安装完成后要按照管路试压标准进行密封性测试，避免投入使用后出现介质泄漏问题。这类接头相比传统的三通类管路连接件，不需要截断主管道进行安装，特别适合已投用管路的后期改造升级，能在不影响主管道整体通流能力的前提下，快速引出小口径支管，在各类工业管路的运维、改造项目中应用十分广泛。
