无人机用光流定位传感模块结构设计

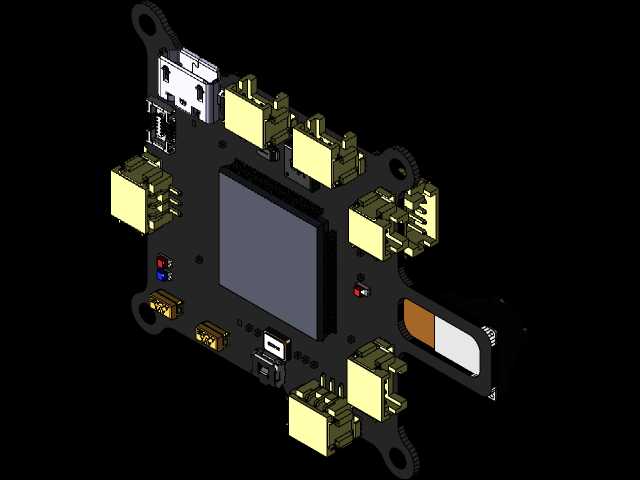

　　这款光流定位模块主要面向小型多旋翼无人机的室内无GPS定位场景设计，核心作用是为飞控系统提供水平方向的位移速度反馈，弥补卫星信号缺失时的定位盲区。模块核心采用OV9655图像传感器采集地面纹理信息，搭配STM32F407主控芯片完成光流数据的解算输出，同时预留了超声波或红外高度传感器的接入接口，可通过高度数据补偿光流计算的比例误差，将水平速度估计误差控制在0.02m/s范围内，能有效降低纯惯性导航带来的位置漂移问题。从结构设计层面来看，整块PCB采用异形轮廓设计，四个角位预留了带安装孔的凸耳，安装孔位间距匹配主流小型飞控的堆叠安装标准，可直接通过铜柱固定在飞控板上方或机架的专用安装位，不会与机架上的电调、

　　接收机等其他配件产生空间干涉。板载接口采用统一间距的卧式排座布局，分别对应图像传感器数据传输、高度传感器接入、飞控通信、电源输入等功能，所有接口的引脚定义匹配通用飞控的外设接口标准，无需额外改线即可完成接线。模块中部预留了显示屏的焊接位，可直接插接小型OLED屏实现飞行状态、定位数据的本地显示，板载的微型按键可用于模块参数校准、模式切换等操作，无需连接上位机即可完成基础调试。电源部分做了独立的滤波电路设计，可适配3.3V到5V的宽电压输入，能直接从飞控的外设供电口取电，无需额外配置降压模块。板载的USB接口可直接连接电脑完成固件升级、参数配置等操作，调试阶段无需额外连接下载器。考虑到无人机飞行时的振动环境，

　　整块板的元器件布局做了重心优化，重量较大的接口、接插件均匀分布在板卡四周，核心主控与图像传感器布置在板卡中心区域，降低振动对图像采集精度的影响。图像传感器的安装位置做了下沉设计，镜头端面略低于板卡上表面，可避免安装时其他元器件遮挡镜头视场角，同时镜头周边预留了遮光罩的安装卡槽，可加装3D打印的遮光罩避免环境光线直射镜头产生过曝问题。模块的整体厚度控制在12mm以内，堆叠安装时不会占用过多的机架垂直空间，适配轴距150mm到450mm之间的各类小型多旋翼无人机，也可经过简单改装用于地面移动机器人的视觉定位场景，为移动平台提供低成本的相对位移检测方案。
