双轴式太阳能跟踪系统结构设计

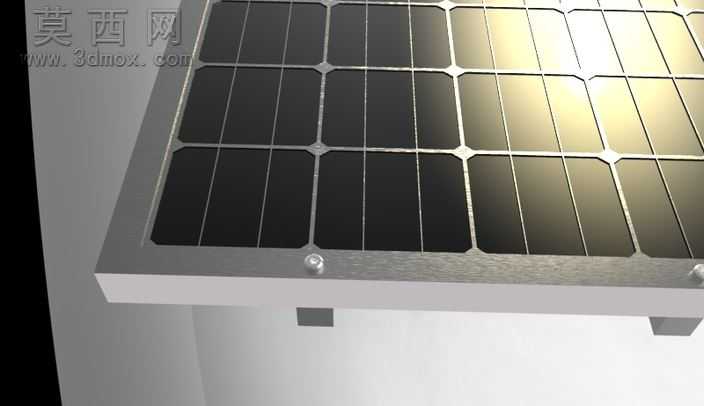

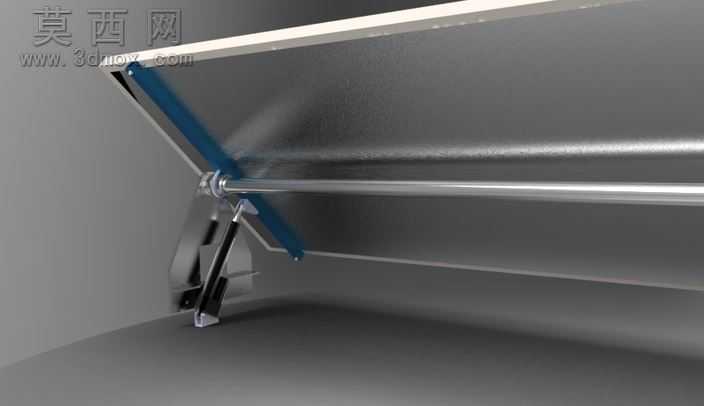

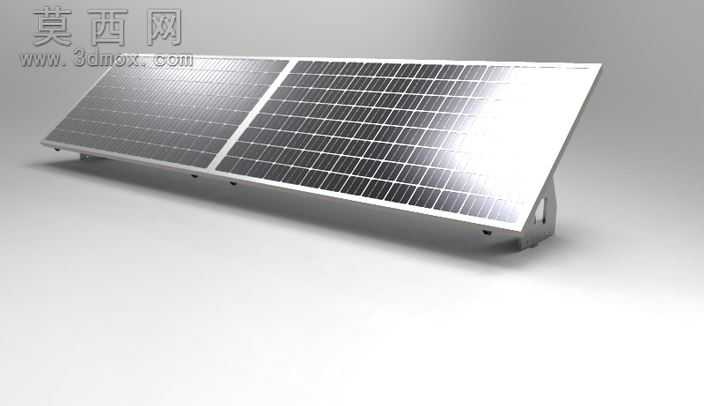

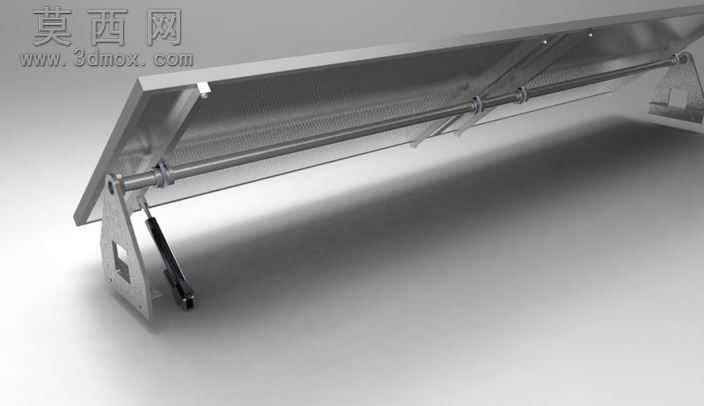

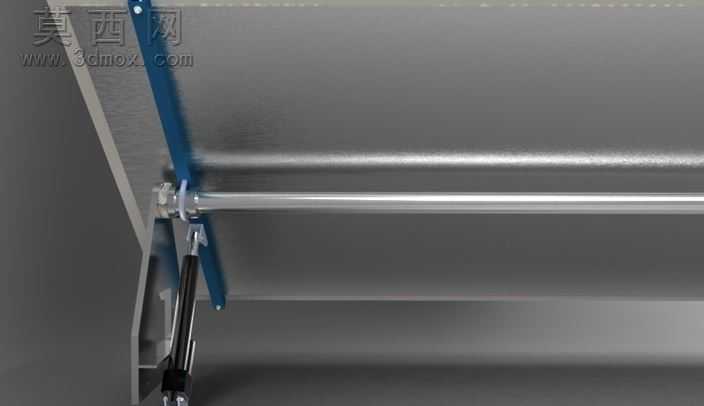

本太阳能跟踪系统三维模型采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计规范，先完成核心支撑结构的基准定位，再逐步装配光伏板承载框架、角度调节驱动组件、底部固定支座等子部件，所有零件间的装配约束均按照实际机械装配逻辑设置，可实现完整的运动仿真模拟，直观展示太阳追踪过程中的角度调节动作。模型渲染阶段采用哑光金属材质模拟支撑支架的铝合金表面质感，光伏板部分设置了带轻微反光的钢化玻璃表层材质与深蓝色电池片栅格纹理，底部支座做了磨砂防滑的材质处理，整体渲染光影柔和，清晰还原了实物的外观质感与结构细节。结构设计上，该跟踪系统采用双轴调节架构，底部回转支撑可实现水平方向360度方位角调整，上部俯仰轴可实现0到90度的高度角调节，能够根据太阳实时位置调整光伏板的朝向，最大化提升光伏组件的受光面积与发电效率。支撑框架采用轻量化的型材拼接结构，在保证结构强度的同时降低整体自重，减少驱动组件的负载；驱动部分预留了电机安装位与传动结构空间，可适配步进电机或伺服电机作为执行器，配合传感器与控制程序即可实现全自动太阳追踪功能。设计过程中充分考虑了户外使用的工况，所有连接部位均做了防水防尘的结构预留，支架底部设置了多组安装固定孔位，可适配不同的地面安装场景，整体结构拆装便捷，便于后期的运维与部件更换。模型完整还原了跟踪系统的所有结构细节，无缺失零件与干涉问题，可直接用于方案展示、结构优化、教学演示等场景，也可作为光伏类新能源设备设计的参考原型，帮助设计人员快速理解太阳能跟踪系统的机械结构原理与传动逻辑，缩短同类产品的开发周期。
