半开式叶轮泥浆离心泵结构设计

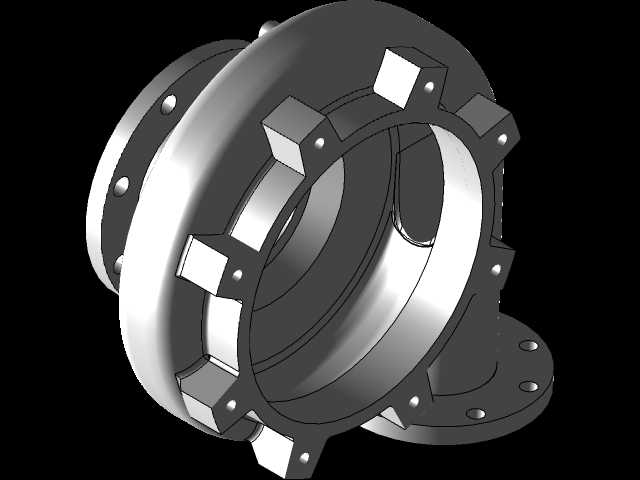

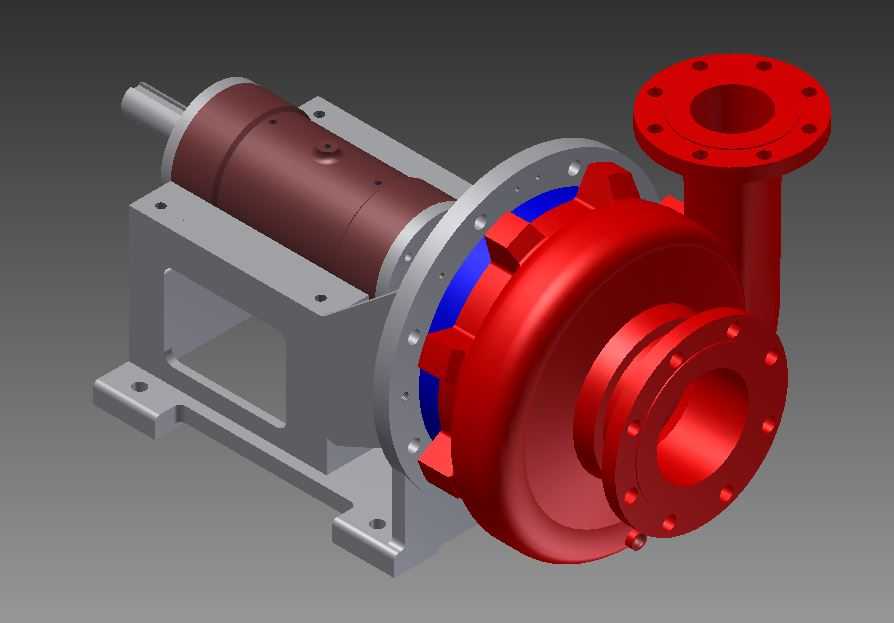

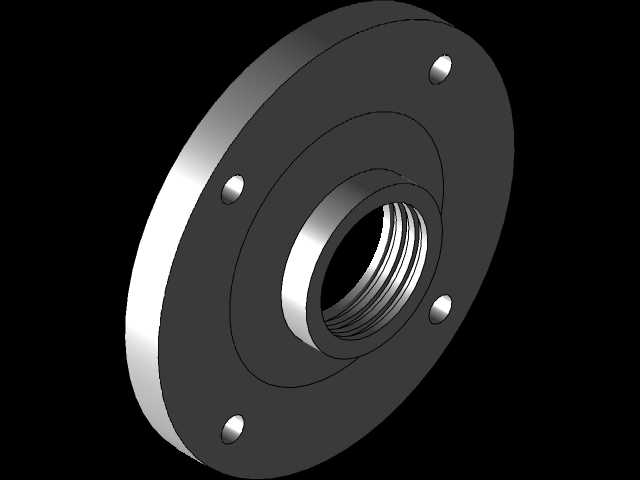

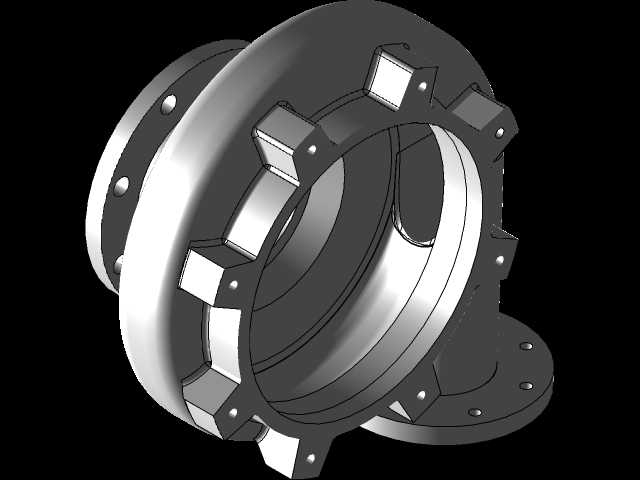

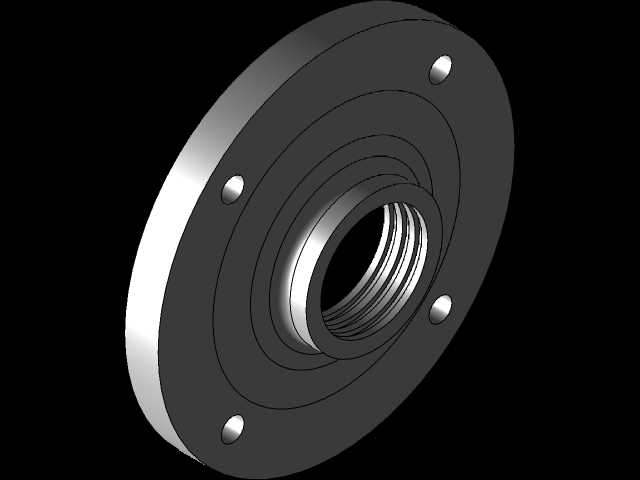

　　这款半开式叶轮离心泵的三维结构设计，核心围绕含固体颗粒介质的输送工况展开，区别于闭式叶轮离心泵，半开式叶轮的流道无前后盖板的完整封闭结构，仅保留单侧盖板与叶片，能够在输送含泥浆、矿浆、细小固体碎屑的流体时，降低颗粒卡滞、流道堵塞的概率，适配矿山尾矿输送、河道清淤、钻井泥浆循环、污水处理厂沉渣输送等对过流能力有特殊要求的场景。从结构布局来看，泵体采用侧向上出口的法兰接口设计，入口为轴向正对叶轮中心的法兰结构，这种流道走向能够让介质沿轴向进入叶轮腔后，在叶轮旋转产生的离心力作用下沿蜗壳流道增压，从侧上方出口排出，流道转弯处做了圆弧过渡处理，减少固体颗粒在流道拐角处的沉积磨损。叶轮与泵壳之间预留了合理的间隙，

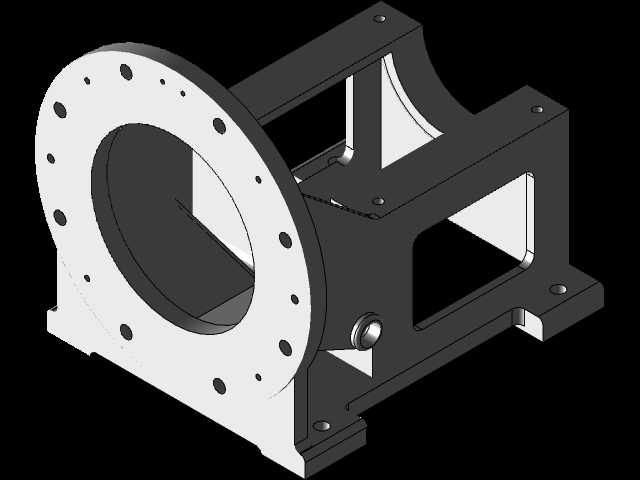

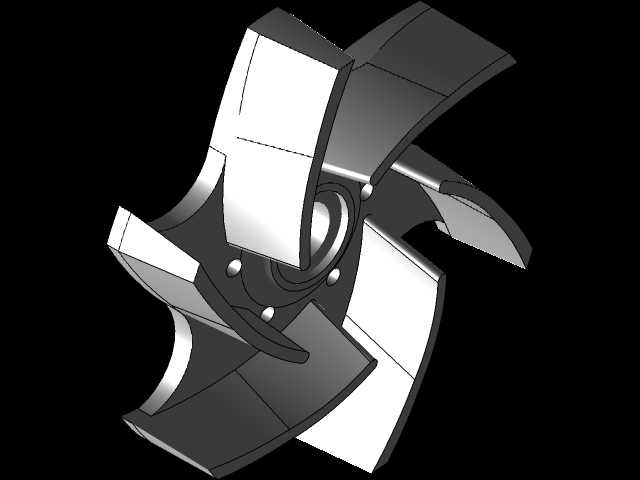

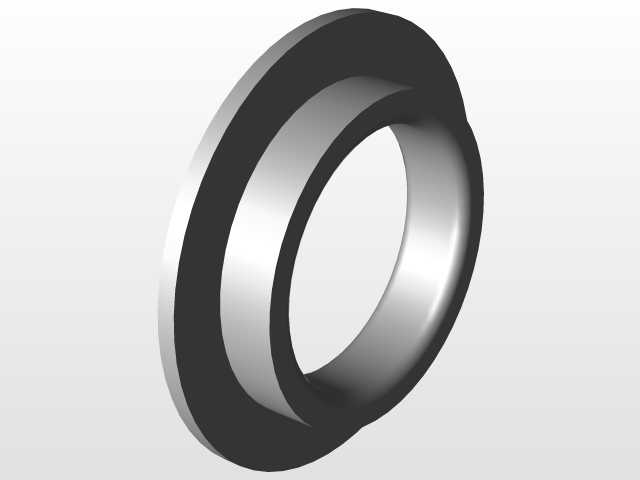

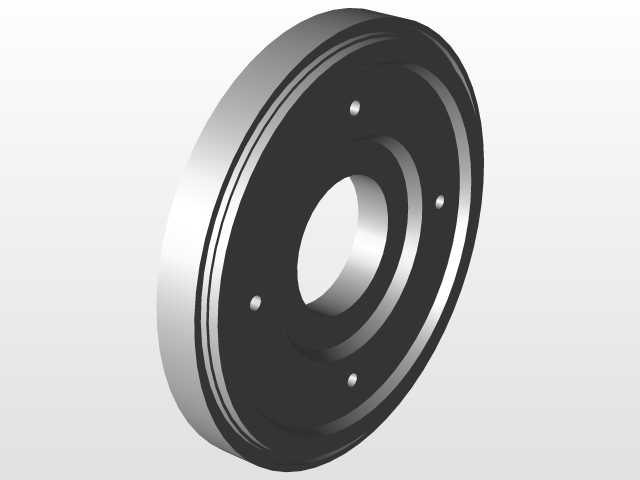

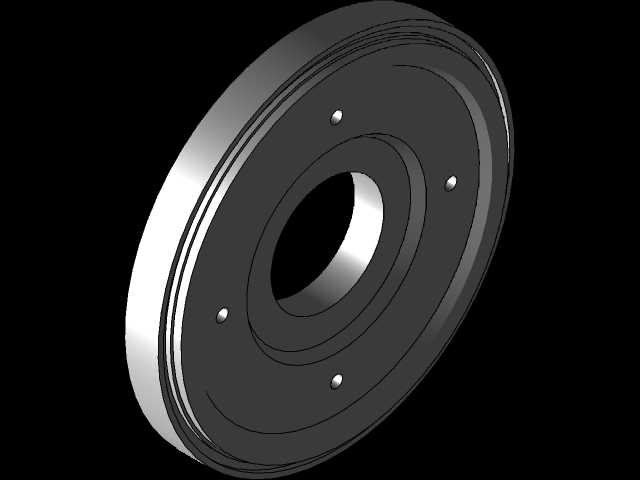

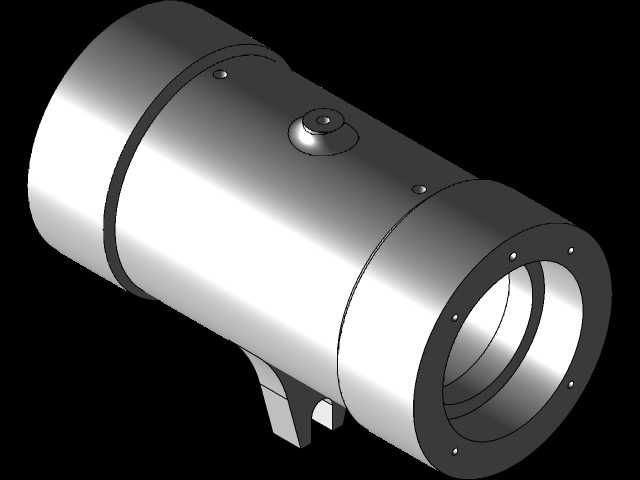

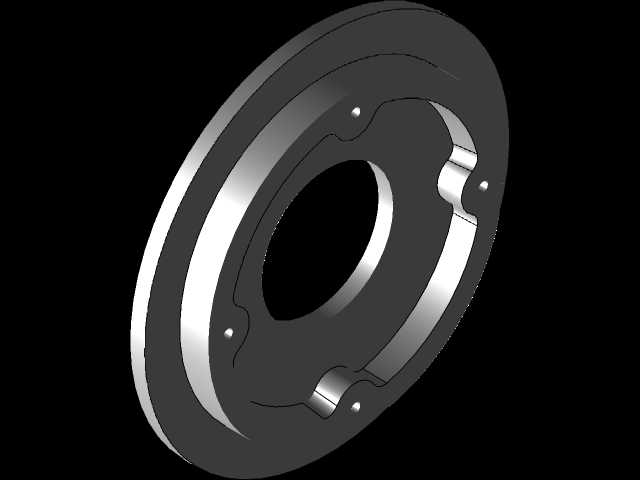

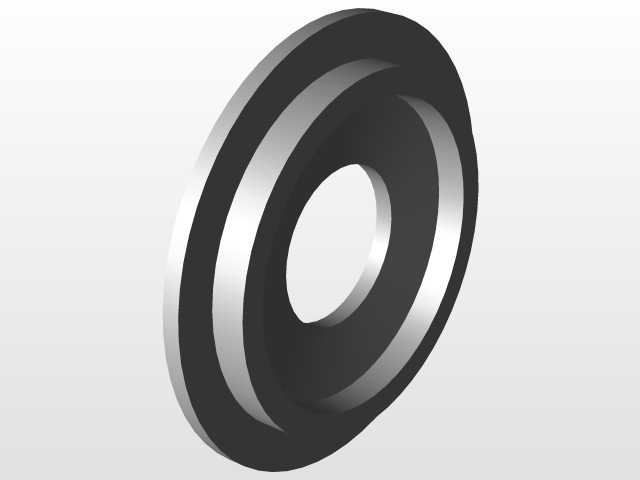

　　既避免叶轮旋转时与泵壳发生剐蹭，又能控制间隙泄漏量保证容积效率，叶轮叶片采用大弧度后弯设计，在输送高浓度浆体时能降低叶片表面的颗粒冲击磨损，同时兼顾水力效率。支撑结构采用分体式铸铁机架，机架上预留了四个地脚安装孔，安装孔的位置公差按照通用泵类安装标准设计，能够直接适配常规混凝土基础或钢制安装底座的固定要求，机架与泵体、轴承座的连接面均设置了定位止口，保证装配时的同轴度，减少轴系运行时的径向跳动。轴承组件布置在叶轮与动力输入端之间，采用双轴承支撑结构，能够承受叶轮端浆体产生的径向力与少量轴向力，轴端设置了机械密封结构，防止高压浆体沿轴间隙泄漏，密封腔预留了冲洗接口，可接入清水冲洗避免固体颗粒进入密封面造成磨损。

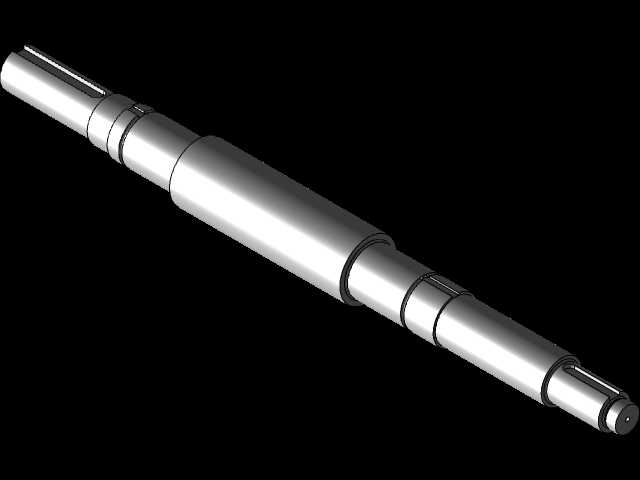

　　动力输入轴端采用标准圆柱轴伸设计，可通过联轴器直接与电机连接，也可通过皮带轮组适配不同转速的动力输入需求，整体安装边界考虑了现场维护空间，泵壳的拆卸方向预留了足够操作距离，无需拆除进出口管路即可完成叶轮、密封件的更换作业，适配工矿现场快速检修的需求。
