带SKF轴承的皮带输送机托辊结构设计

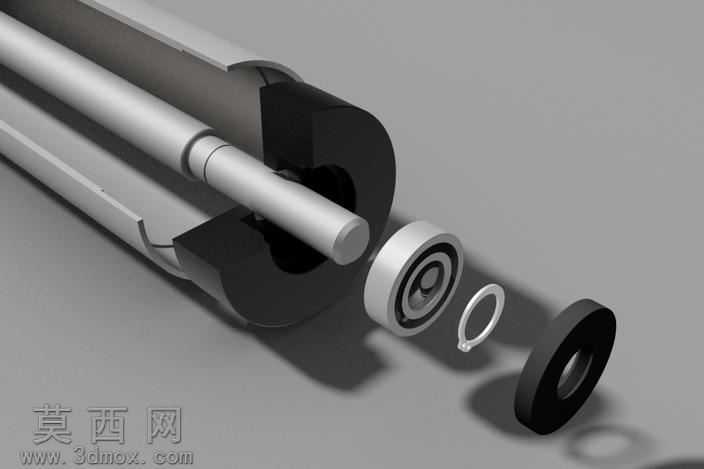

本作品为皮带输送机配套托辊的三维参数化建模成果，建模阶段严格遵循带式输送机托辊的行业设计规范，先以基准轴、基准面搭建装配定位框架，自顶向下完成各零件的尺寸关联设计，确保管体、轴芯、轴承、密封件、挡圈的同轴度公差符合实际装配要求。管体部分采用回转特征建模，严格匹配φ102×4-420的规格参数，管壁厚度均匀，两端加工出适配轴承座的止口结构，建模时对管体外圆做了表面粗糙度的材质区分，还原钢制托辊管体经切削加工后的金属质感。轴芯部分按照阿伯25-564的配套规格设计，采用阶梯轴结构，依次预留轴承安装位、挡圈卡槽、端盖配合位，轴肩过渡处做了圆角特征处理，还原实际机加工的工艺细节，避免应力集中的结构缺陷。轴承部分选用南航SKF6004 2z型号，完整还原了深沟球轴承的内外圈、滚动体、保持架、双侧防尘盖的细节结构，滚动体沿滚道做圆周阵列装配，保持架的兜孔结构也做了精细化建模，还原标准件的真实装配关系。密封组件包含橡胶密封圈、冲压轴承座、防尘挡圈，分别赋予橡胶哑光黑、冲压钢件镀锌质感、碳钢发黑的对应材质，渲染阶段采用工作室柔光布光，通过爆炸视图的呈现方式清晰展示各零件的装配顺序与配合关系，金属零件添加了轻微的环境反射效果，橡胶件调整了粗糙度参数避免过度反光，整体渲染效果清晰直观，可直接用于托辊产品的结构演示、装配教学、非标输送设备的选型配套参考，建模过程中所有配合面均添加了装配约束，可实现托辊绕轴转动的运动仿真，验证结构转动的顺畅性，避免出现干涉问题。
