可移动倾斜式绿色皮带框带输送设备

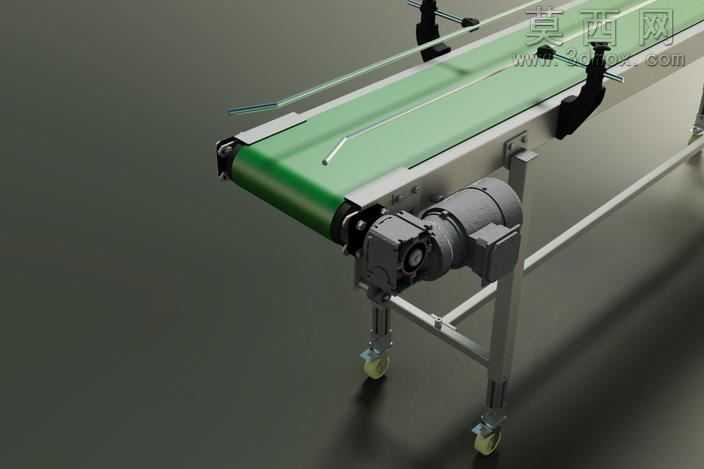

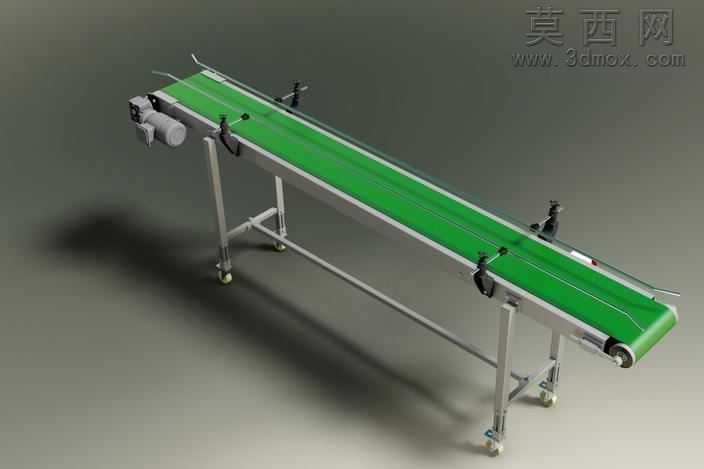

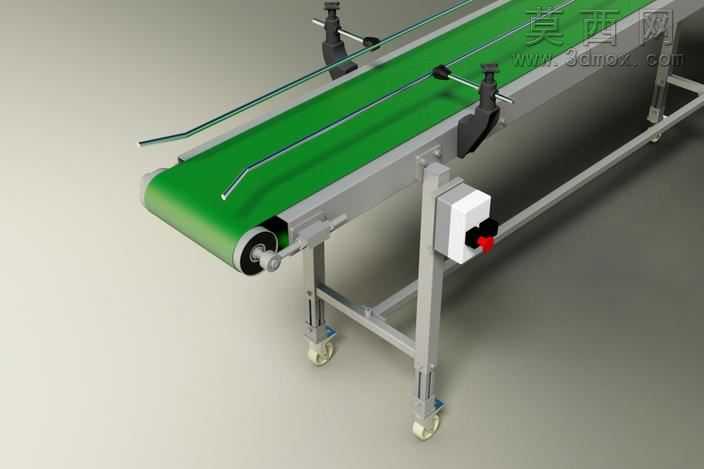

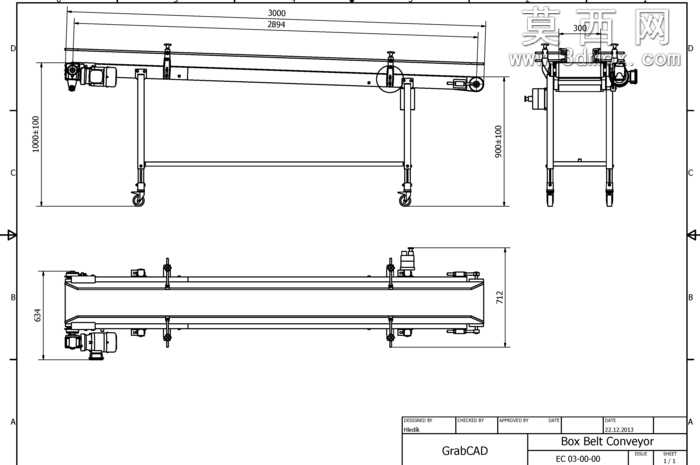

本作品为倾斜式框带输送机三维建模作品，建模过程中严格遵循实际工业输送设备的设计规范，先完成整体框架的参数化草绘，以3000mm×300mm的运输尺寸为基准，搭建主体不锈钢机架的线框结构，通过拉伸、焊接特征模拟方管机架的拼接工艺，还原机架底部的横向加强筋结构，保障整体框架的结构强度。建模时对驱动端组件进行精细化还原，匹配Nord SK1组合SI40 0型25kW电机的安装尺寸，完成电机安装座、驱动辊筒、轴承座的同轴装配，还原电机与驱动辊之间的传动连接结构，同时对从动端的张紧调节机构进行建模，还原两侧可调节的张紧螺栓结构，可模拟皮带张紧度的调节动作。皮带部分采用柔性建模方式，还原绿色PVC输送皮带的包覆形态，沿倾斜机架的走向完成皮带的曲面拟合，添加皮带表面的细微防滑纹理质感，同时在皮带两侧的机架上建模多组可调节挡料支架，还原支架的快拆锁紧结构，可根据输送物料的尺寸调整挡料位置。支脚部分采用带脚轮的可调支撑结构，建模还原脚轮的万向转动结构与刹车组件，同时还原支腿的高度调节螺杆结构，可实现设备整体倾斜角度与水平度的微调，适配不同高度差的上下料工位。材质渲染阶段，为机架赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原不锈钢的哑光金属质感，为皮带赋予哑光绿色PVC材质，添加细微的颗粒质感模拟工业皮带的表面触感，为电机赋予灰黑色铸铁材质，为脚轮支架赋予镀锌金属质感、滚轮赋予黑色橡胶材质，为调节手柄赋予黑色电木材质，通过不同材质的区分清晰展现设备各部件的功能属性。渲染时采用工业产品展示常用的三点布光，主光从侧上方打亮设备主体，辅光补全暗部细节，添加柔和的地面阴影增强设备的立体感，背景采用中性灰渐变突出设备本身，多角度渲染图可清晰展示设备的整体布局、驱动端结构、张紧机构、可调支脚等细节，完整还原该款倾斜框带输送机的真实结构与工业质感，可用于设备方案展示、结构教学、生产参考等场景。
