气动系统用滑动式控制开关结构

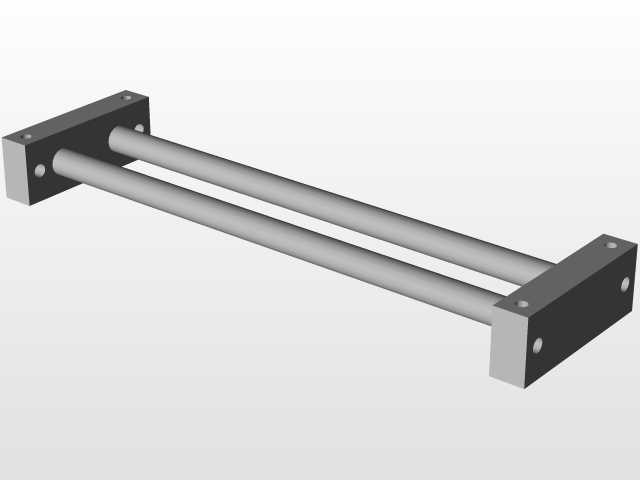

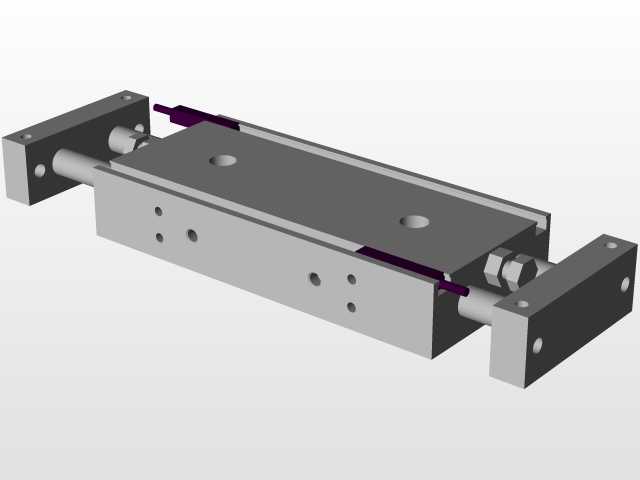

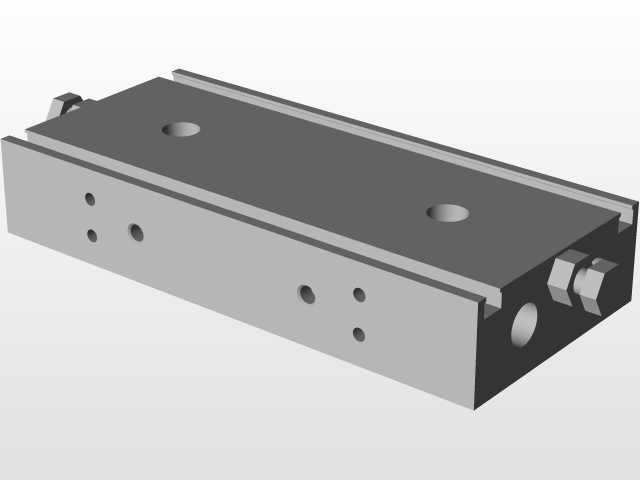

　　这款滑动开关主要面向气动回路的通断控制场景，在轻工自动化生产线、小型气动工装夹具、台式气动压合设备的气路排布中应用广泛，可直接串接在6mm或8mm外径的气动软管回路中，通过滑杆的轴向位移实现气路的导通与截断，相比常见的按压式气动开关，滑动式的操作行程更长，操作反馈清晰，能有效避免生产现场的误触问题。从结构设计来看，整体采用长条形柱式主体结构，主体段为等截面矩形结构，一端伸出圆柱形操作滑杆，主体内部集成了气道密封腔、滑动阀芯、复位弹性件以及两端的快插接头安装位，设计时充分考虑了气动回路的安装空间限制，主体宽度控制在12mm，整体长度不含操作杆为48mm，操作杆伸出最大行程为8mm，

　　安装时可通过主体侧面的两个M3螺纹孔直接固定在设备安装板上，不需要额外设计安装支架，能大幅减少设备气路部分的装配工作量。在功能特性上，这款开关的滑动阻尼经过针对性调校，操作力控制在15N到20N之间，既不会因为气路压力波动导致阀芯自行移位，也不会因为操作力过大增加操作人员的劳动强度，内部密封采用丁腈橡胶材质的O型圈，可适配0.1MPa到0.8MPa的常规气动系统工作压力，密封件的滑动摩擦阻力经过优化，长期往复操作不会出现明显的卡滞问题。设计过程中特意将操作滑杆的端部做了圆角处理，避免操作人员频繁操作时划伤手部，主体的边角也做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免安装过程中割伤气动软管。在实际设备排布中，

　　这类滑动开关通常布置在设备操作位的侧方，操作人员不需要大幅度移动手臂就可以完成气路的通断操作，相比旋钮式开关，滑动操作的动作方向与手臂自然移动方向一致，操作效率更高。针对气动系统常见的冷凝水问题，开关内部的气道设计了倾斜导流结构，少量进入开关内部的冷凝水可以顺着气道从出口端排出，不会在腔内积存导致密封件老化，有效提升了元件的使用寿命。建模过程中对内部阀芯的配合间隙做了精准设定，径向间隙控制在0.02mm到0.03mm之间，既保证阀芯滑动顺畅，又不会因为间隙过大导致气压泄漏，主体的壁厚设计为2mm，采用POM材质加工时可以承受1MPa的瞬时气压冲击，满足常规工业气动系统的使用强度要求。
