倾盘式过滤机配套辊式支撑脚轮结构

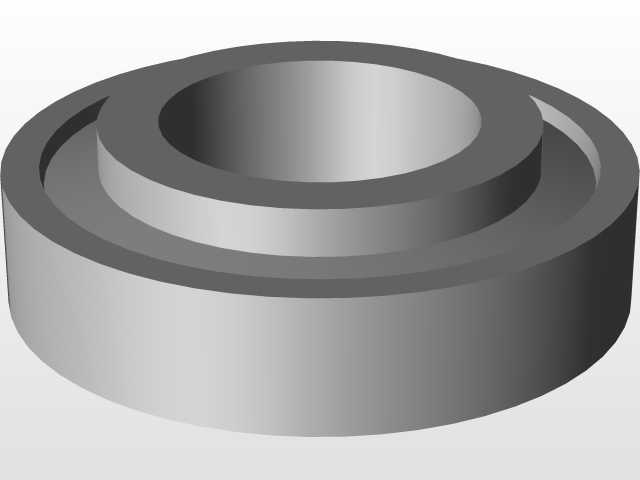

　　这款辊式脚轮主要配套倾盘式过滤机使用，在固液分离类过滤设备的运维场景中，承担设备局部移位、工位调整时的承重与行走功能，不少选矿、化工浆料处理生产线的过滤工段，都会在设备机架底部配置这类支撑行走部件，避免设备移位时直接拖拽刮蹭车间地坪，同时降低移位时的人力投入。从结构设计来看，整个部件采用分体式装配思路，核心行走部分为大直径实心辊轮，轮面采用宽幅设计，接触面积更大，单位面积承压更小，适配车间常见的环氧地坪、水泥硬化地坪，不会因为局部压强过高留下压痕；轮体内部嵌套金属衬套，与中心销轴配合，转动时衬套可承受径向载荷，减少轮体与销轴的直接磨损，延长部件使用寿命。支撑部分采用L型弯折的一体式支座，支座立板部分加工销轴安装孔，

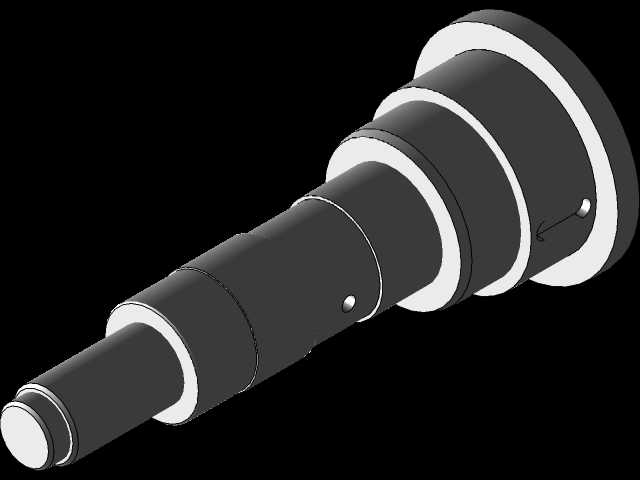

　　用于穿设固定辊轮的中心销轴，销轴端部设置限位结构，防止轮体运转过程中轴向窜动脱出；支座底板部分延伸出安装平面，上面加工两个安装定位孔，一个为圆孔用于精准定位，另一个为长圆孔可适配小范围的安装公差，现场安装时不需要过高的机架加工精度就能完成装配，降低现场安装的调校难度。支座侧边还额外设置了一个竖向的套筒结构，可配套安装限位顶杆，当设备移动到指定工位后，顶杆伸出接触地面，可抵消设备运行时产生的水平窜动，避免脚轮受力长期承压导致变形。从安装边界来看，这款脚轮的整体安装高度适配常规过滤机机架的底部离地间隙，不需要额外加高机架支腿就能直接装配；辊轮的转动行程范围内无突出干涉结构，转向时不会与机架底部的横梁、管路产生磕碰。

　　设计时特意将支座的受力筋与立板做了一体化成型处理，载荷可直接从轮体通过销轴传递到立板，再顺着加强结构分散到底板的安装螺栓上，避免应力集中导致支座焊缝开裂，在长期承受交变载荷的工况下也能保持结构稳定性。轮体与支座之间预留了足够的转动间隙，即使现场有少量浆料飞溅、粉尘堆积，也不会因为异物卡滞导致轮体无法转动，适配过滤工段多粉尘、偶尔有浆料滴落的作业环境。
