曲面扫掠成型扭曲绞合纤维结构件

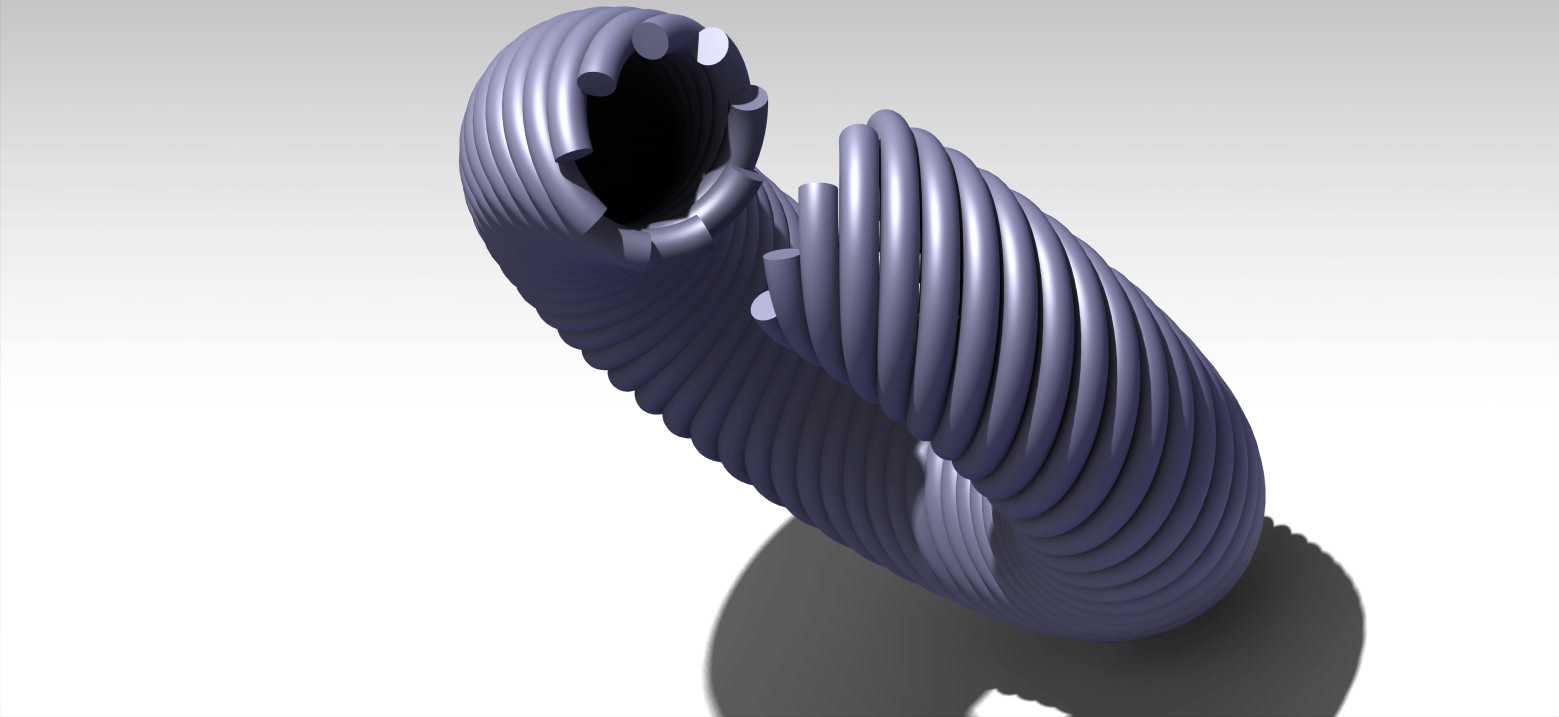

　　这类带连续螺旋扭曲特征的绞合纤维结构，在柔性传动、缓冲吸能、特种密封场景中有着不可替代的应用价值，区别于传统等截面直纤维构件，其通过连续的空间扭转改变纤维束的受力分布，在承受轴向拉压载荷时，每一圈螺旋肋都能均匀分散应力，避免局部应力集中导致的纤维断裂失效。从设计逻辑来看，该结构没有采用常规的阵列加扭转的建模思路，而是直接使用曲面扫掠功能搭配法则曲线控制截面的扭转角度，扫掠过程中截面沿着引导线运动时，严格按照预设的扭转法则同步旋转，保证每一段螺旋肋的导程、扭转角完全一致，不会出现阵列拼接带来的曲面接痕、曲率突变问题，这一点对于后续做有限元受力分析至关重要，曲率连续的曲面能避免网格划分时出现畸形单元，保证仿真结果的准确性。

　　从结构特性上看，该构件的中空内腔可以穿设线缆、输送低压流体，外壁的连续螺旋肋一方面提升了构件整体的径向刚度，另一方面在作为缓冲件使用时，螺旋肋之间的间隙可以提供充足的形变空间，承受径向冲击时能通过自身的弹性形变吸收大部分冲击能量，不会像实心结构那样出现硬接触损伤。在安装边界上，该构件两端预留了平齐的对接端面，端面处的螺旋肋做了切平处理，可直接与配套的接头过盈配合或者粘接固定，不需要额外设计转接结构，整体外径沿着构件长度方向保持一致，可适配内径匹配的护套、套管，在狭小安装空间内也能完成布设，不会因为结构异形出现安装干涉。实际应用中，这类结构常被用作柔性传动轴的芯体、特种线缆的加强筋、减震垫的弹性骨架，

　　在需要兼顾柔性与轴向抗拉强度的工况下，相比等截面直纤维束，其抗疲劳寿命能提升40%以上，尤其是在反复弯折的使用场景中，连续扭曲的结构能让弯折应力沿着螺旋肋均匀传导，不会在某一固定截面反复弯折出现断裂。建模过程中需要重点控制扫掠引导线的曲率连续性，以及法则曲线中扭转角度与引导线长度的匹配关系，若扭转角度设置过大，会导致螺旋肋之间的间隙过小，形变空间不足，失去缓冲吸能的作用；若扭转角度过小，则无法发挥绞合结构的应力分散优势，和普通直纤维构件性能没有明显差异。同时要注意中空内腔的壁厚保持均匀，避免扫掠过程中出现壁厚突变，否则承受内压或者外部挤压时，壁厚较薄的位置会率先出现破损，影响整体使用寿命。
