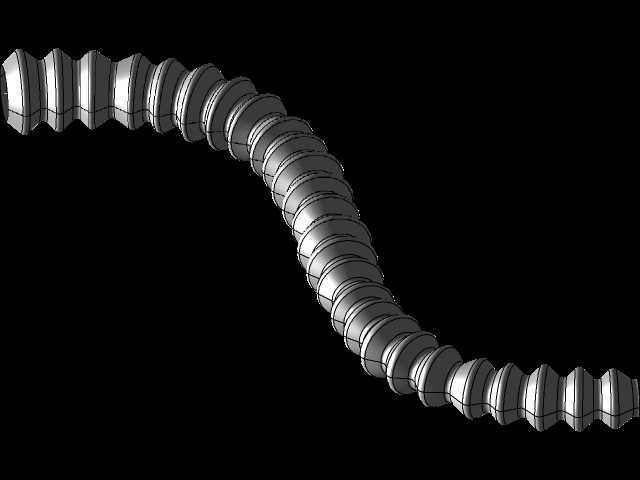

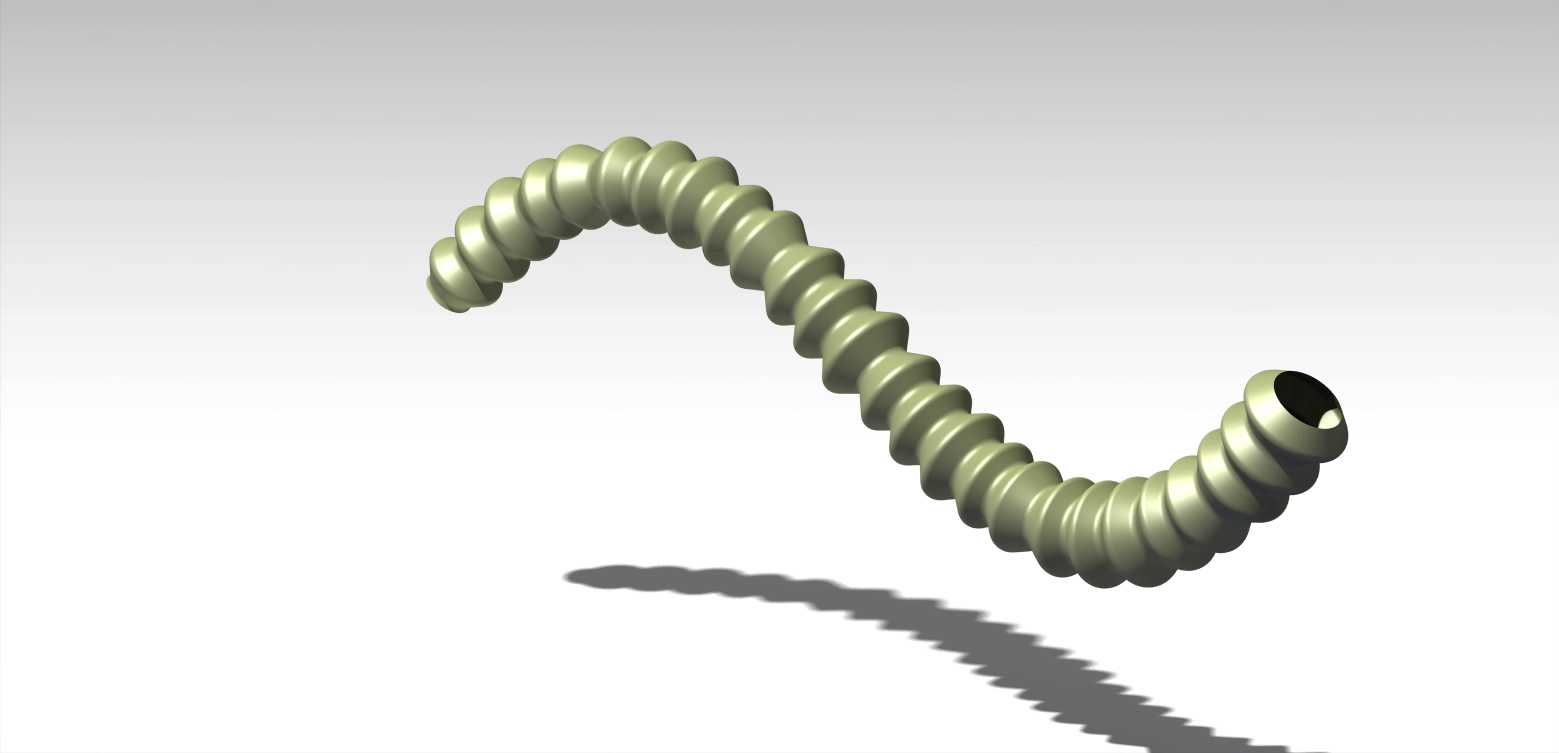

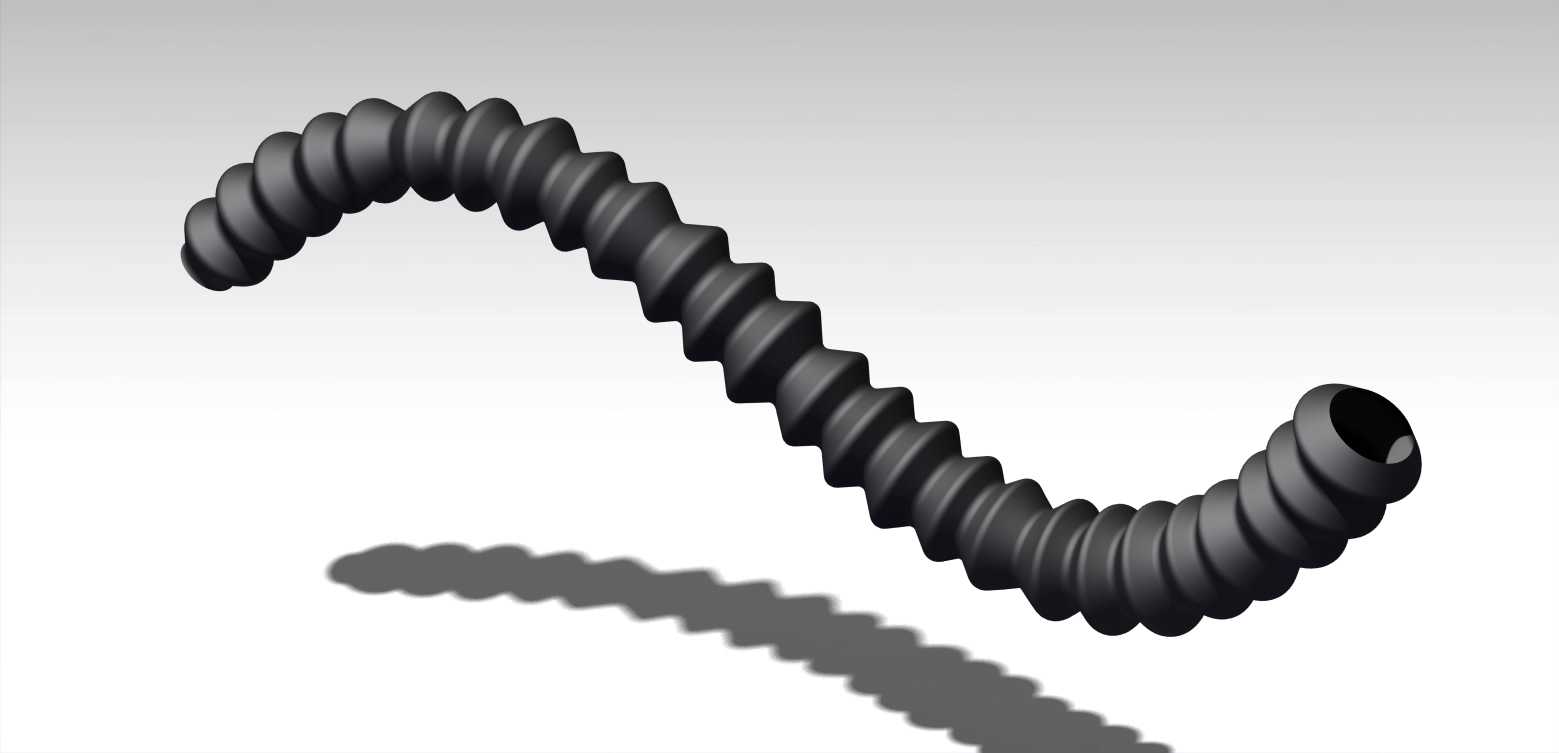

波纹柔性弯曲管路三维结构设计

　　这类带环状波纹的柔性弯曲管路，核心应用场景覆盖多类流体输送工况，从工业设备内部的气路、水路排布，到狭小安装空间内的管路补偿连接，都能见到这类结构的身影。不同于硬管的刚性连接特性，这类波纹软管可以在一定弯曲半径范围内自由调整走向，不需要额外定制多段弯管拼接，就能适配设备内部非直线的布管路径，在设备装配阶段能大幅降低管路预装的调整难度，也能抵消设备运行过程中产生的小幅振动位移，避免管路连接位置因为长期应力拉扯出现渗漏、断裂问题。从结构设计逻辑来看，这类软管的环状波纹凸起是实现柔性弯曲的核心，每一段波纹的凸起高度、节距参数都直接决定了管路的最小弯曲半径，以及可承受的工作压力范围。建模过程中需要先确定管路的整体走向曲线，

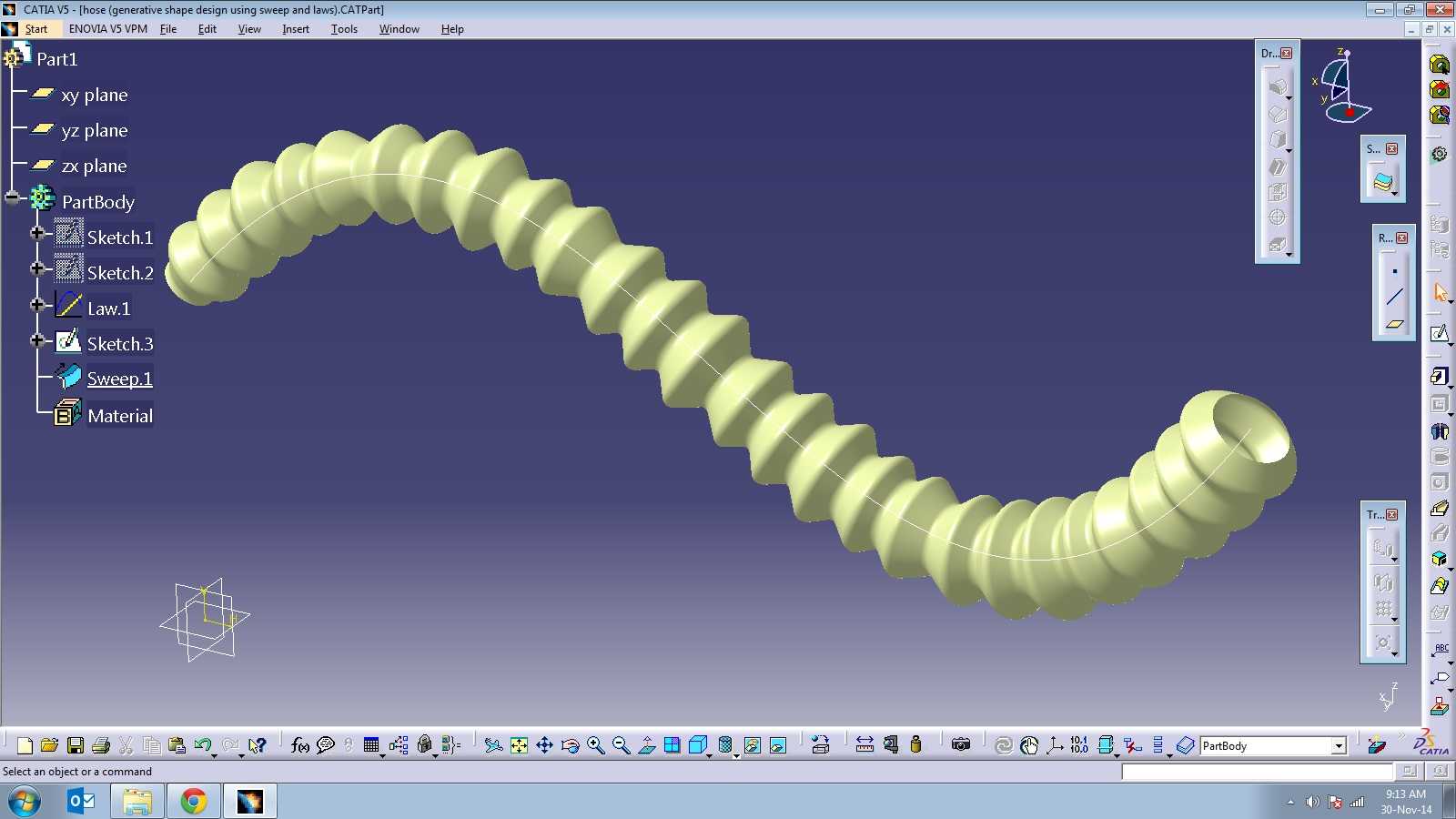

　　也就是实际安装路径的中心轨迹，再沿着轨迹线扫描生成基础管体，之后按照设定的节距参数在管体外壁生成环状波纹结构，需要注意波纹过渡位置的圆角处理，避免应力集中导致管路在反复弯曲过程中出现疲劳破损。实际选型应用时，首先要确认安装边界的空间尺寸，管路两端的连接接口位置固定后，要核算弯曲段的曲率是否在软管允许的最小弯曲半径以上，避免过度弯折导致管腔通径缩小，影响流体输送效率，甚至造成管路弯折堵死。同时要根据输送介质的特性匹配对应的管壁材质，输送常规常温清水、压缩空气时可以选用通用橡塑材质，输送有腐蚀性的化工流体则需要更换耐腐材质，波纹段的壁厚也要根据工作压力调整，压力越高的工况，管壁厚度需要相应增加，同时波纹的节距可以适当缩小，

　　提升管路的承压能力。这类软管在设备运维阶段也有明显优势，当设备内部其他零部件需要拆检维护时，不需要完全拆卸管路两端的固定接头，只需要将软管适度弯曲挪开操作空间即可，能减少维护过程中的拆装工作量，也避免了反复拆装接头带来的密封失效风险。建模时还要注意管路两端的连接段需要保留足够的平直段长度，用来安装管箍、快插接头等连接件，平直段的外径公差需要匹配对应接头的尺寸要求，保证连接后的密封可靠性，波纹段与两端平直段的过渡位置要做平滑衔接，避免出现截面突变造成的流阻增大问题。
