48V直流卧式电机SolidWorks三维设计模型

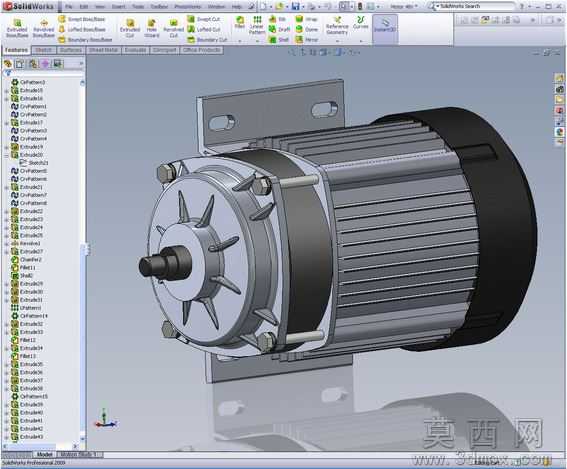

本模型为适配三轮车、电动自行车使用的48V直流卧式电机，采用SolidWorks2009版本完成全参数化建模，建模过程遵循机械设计规范，首先从电机核心的定子、转子结构入手，精准绘制冲片叠压结构的尺寸参数，匹配48V额定电压下的绕组排布空间，随后依次完成端盖、卧式安装脚座、输出轴、散热筋壳体、密封胶圈等零部件的独立建模，每个零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速调整电机的功率、安装尺寸等设计指标，所有零部件完成后通过装配体环境完成配合约束，添加同轴、面重合、轴向限位等装配关系，还原真实电机的装配逻辑，不存在干涉错位问题。

参数设计层面，模型严格按照小型直流电机的行业标准设定尺寸，卧式安装脚座预留符合通用安装规范的长条形调节孔，可适配不同安装位距的车架固定需求，输出轴采用标准键槽结构，可直接匹配链轮、带轮等传动件，壳体的散热筋高度、间距经过参数化计算，满足48V工况下的自然散热需求，端盖的紧固螺栓孔位均匀排布，保证装配后壳体的密封性能与结构强度。

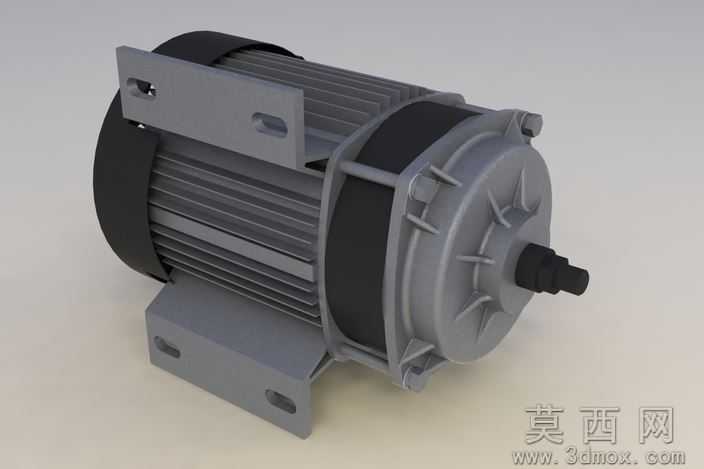

渲染材质方面，模型为不同零部件匹配了对应真实材质，电机壳体、安装脚座、端盖采用铸铁哑光金属材质，还原铸件的粗糙金属质感，两端的密封缓冲件采用黑色哑光橡胶材质，输出轴采用光亮合金钢材质，散热筋部分做了细微的金属肌理处理，渲染后可清晰区分不同部件的材质差异，直观展示电机的外观质感。

结构原理上，该电机为有刷直流电机结构，卧式脚座为一体化铸铁结构，承担整机的固定承重功能，壳体外部的轴向散热筋可增大散热面积，带走电机工作时产生的热量，两端的橡胶缓冲件可降低电机运行时的振动传递，输出端的端盖内置轴承位，可支撑输出轴稳定旋转，尾部端盖预留散热通风间隙，配合内部转子的风叶结构形成空气对流，提升散热效率。

软件兼容层面，模型为SolidWorks2009原生格式，可被SolidWorks2009及以上所有版本直接打开编辑，同时可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复即可完成装配调用、工程图导出等操作。

研发教学应用层面，该模型可作为小型直流电机设计的参考模板，帮助研发人员快速完成同类型电机的改型设计，缩短产品开发周期，也可作为机械专业教学的三维案例，用于讲解电机结构、装配工艺、参数化建模方法等内容，还可用于电动三轮车、电动自行车的整车装配仿真，验证电机与车架的安装匹配性，也可作为非标设备动力选型的三维参考模型。
