电动自行车轮毂式250W减速电机三维结构

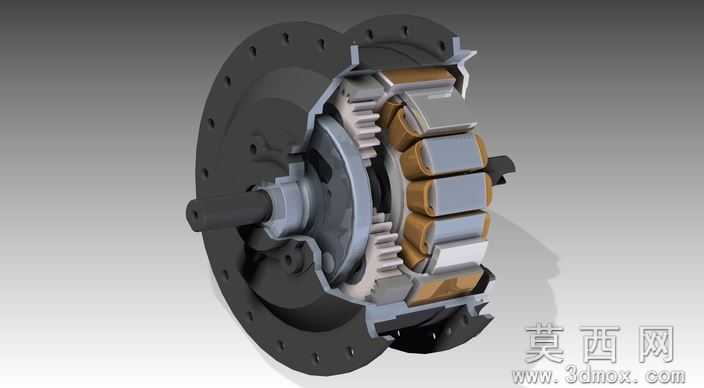

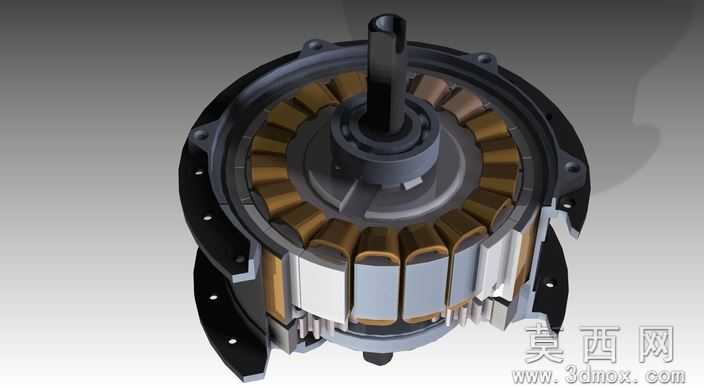

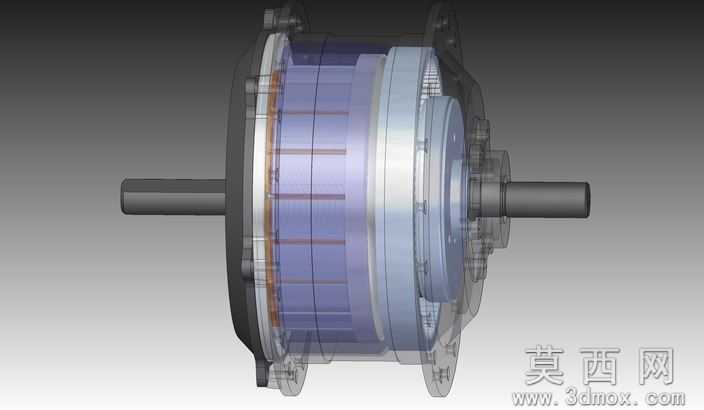

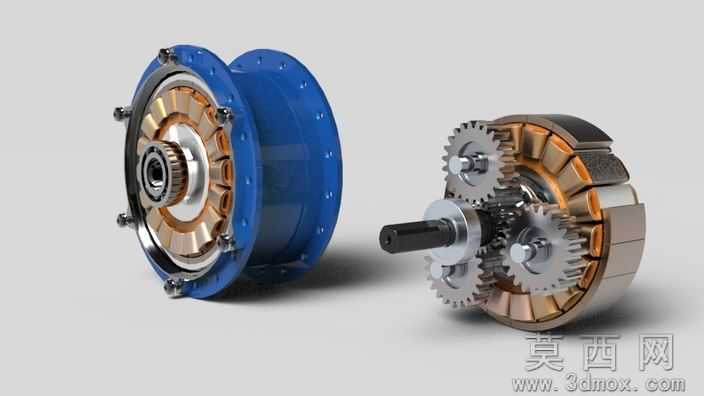

本模型为电动自行车专用250W外转子行星减速无刷直流电机完整三维结构，建模阶段严格遵循电动自行车轮毂驱动的实际尺寸规范，先完成核心定子绕组、永磁体磁极的基础特征搭建，再逐层绘制行星减速齿组、轮毂外壳、端盖法兰、输出轴与制动器适配接口的细节结构，所有齿形参数、安装孔位、配合公差均按照行业通用标准设定，完整还原了产品的真实装配关系。参数设计上，模型匹配250W额定功率的无刷直流电机性能参数，行星减速机构的传动比经过精准核算，可准确模拟电动自行车起步、巡航时的扭矩输出特性，同时预留了盘式制动器、飞轮的安装适配位，所有零部件的尺寸链完全闭合，可直接用于结构校验与装配模拟。渲染材质方面，模型对不同部件做了区分化材质设置：定子绕组采用绝缘漆包线的铜质哑光材质，永磁体采用金属氧化层的磨砂质感，减速齿轮采用高强度合金钢的金属光泽材质，外壳端盖采用压铸铝合金的细腻磨砂材质，输出轴采用调质钢材的亮面金属质感，剖切展示区域可清晰区分内部各组件的材质差异，直观呈现内部结构布局。结构原理上，该电机采用外转子无刷直流结构搭配行星减速机构，通电后定子绕组产生旋转磁场驱动外转子永磁体转动，动力经行星齿轮组减速增扭后传递至轮毂外壳，直接驱动电动自行车车轮转动，集成的飞轮结构可兼容脚踏助力模式，适配的盘式制动器安装位可直接匹配常规电动自行车的制动系统，整体结构紧凑集成度高，完全符合轮毂驱动的设计逻辑。软件兼容方面，模型提供Solid Edge原生格式，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可保留完整的装配层级与零件特征，不会出现特征丢失、面破损等问题，支持用户根据需求进行二次修改、结构优化或者工程图导出。研发教学应用层面，该模型可用于电动自行车驱动系统的研发验证，帮助设计人员校验减速机构与电机本体的配合合理性，也可作为机械专业电机设计、行星传动相关课程的教学案例，帮助学生直观理解外转子无刷电机、行星减速机构的结构组成与工作原理，还可用于3D打印验证、虚拟装配实训等场景，为低速轮毂驱动类产品的设计研发提供可靠的三维参考依据。
