壁挂式电气控制操作箱体结构设计

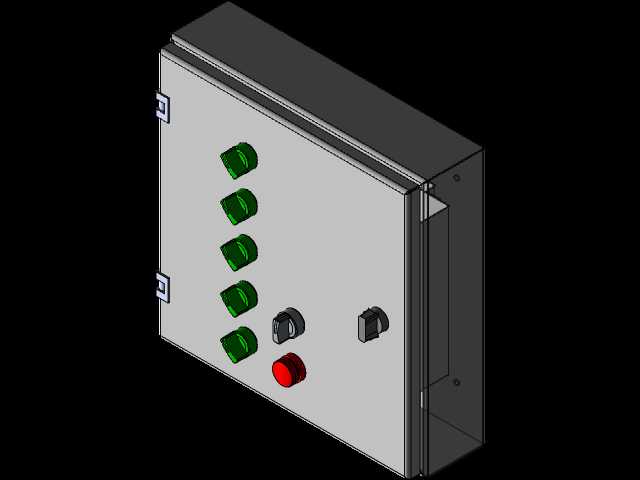

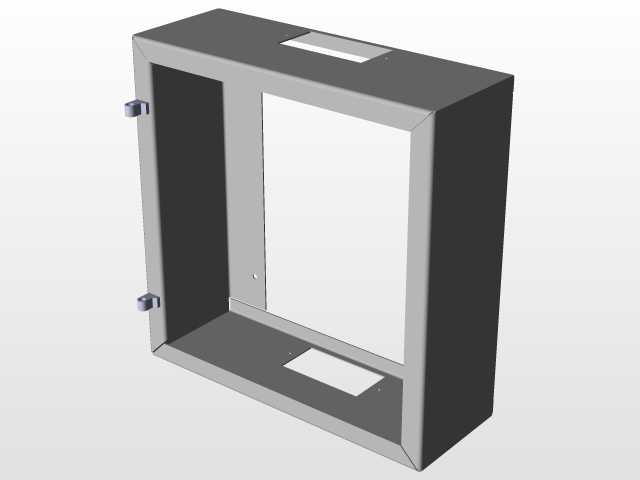

　　这款壁挂式电控操作箱体，是面向工业现场就地控制场景开发的壳体结构，整体外形尺寸为355mm×355mm×100mm，属于薄型壁挂安装的控制单元，适配车间生产线旁、设备侧方立柱、厂房墙面等安装空间局促的点位，不会过多占用生产通道的通行空间，也不会突出安装面过多引发磕碰风险。从结构设计逻辑来看，箱体采用冷轧钢板弯折拼焊的主体结构，门板与箱体主体通过侧边暗藏式合页连接，闭合后配合箱体边缘的翻边防水结构，可满足常规工业车间的防尘防溅要求，适配多数无强腐蚀、无高浸水风险的室内工业场景。门板区域的元件布局充分考虑一线操作人员的操作习惯，竖向排列的五组绿色按钮对应设备的启动、工位选择、运行确认等常规操作指令，

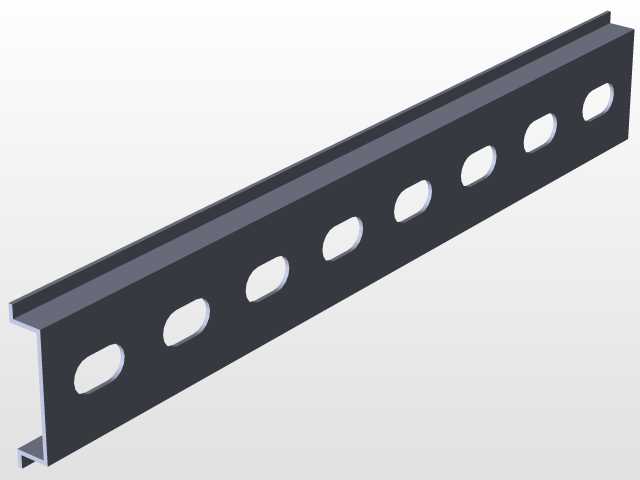

　　下方的红色急停按钮设置在操作区最易触达的右下角位置，符合安全操作规范中急停元件的布置要求，旁边的两档旋钮与钥匙开关分别承担模式切换、权限管控的功能，避免非授权人员误操作设备引发安全事故。箱体背部预留标准壁挂安装孔位，安装时可直接通过膨胀螺栓固定在墙面或设备支架上，安装孔位的间距经过适配，兼容常规电控安装的通用孔距标准，无需现场二次打孔改孔。箱体内部预留充足的走线空间，100mm的深度可以容纳常规的接线端子排、小型继电器、接线端子等元件，门板内侧预留线槽安装位，可将按钮引出的控制线规整收纳，避免箱内走线杂乱引发的线路磨损、短路隐患。在实际应用中，这类控制箱常作为小型单机设备的主操作单元，或是生产线分段区域的就地操作站，承担设备启停、

　　状态切换、急停保护的核心交互功能，相较于大型落地式控制柜，薄型壁挂的结构更贴近操作点位，操作人员无需往返主控制柜即可完成就近操作，大幅提升生产操作的效率。设计过程中充分考虑钣金加工的工艺性，所有弯折处均预留标准折弯余量，焊接点位设置在箱体内部非外观面，保证门板外侧的平整性，表面采用静电喷塑处理，可耐受车间常规的油污、粉尘附着，日常清洁维护也更为便捷。箱体门板闭合后通过侧边的锁扣结构锁紧，日常维护时可直接打开门板完成内部元件检修、线路排查，无需整体拆卸箱体，大幅降低后期运维的工作量。
