壁挂式电气控制防护箱体结构设计

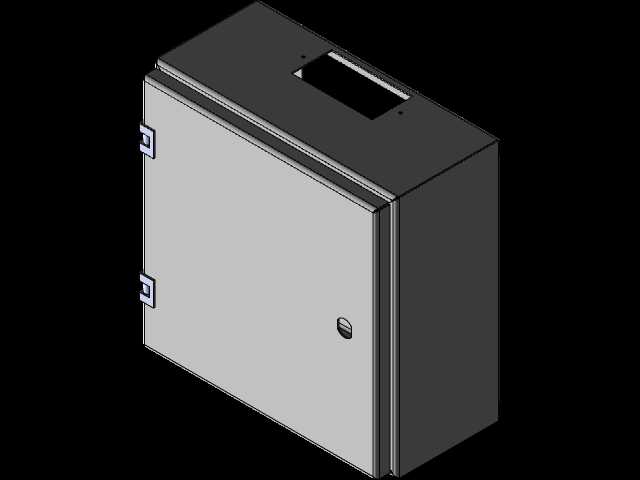

　　这款壁挂式电气防护箱体，主要面向工业车间、楼宇配电、小型设备配套等场景的电气元件承载需求，用来容纳断路器、接触器、小型PLC、接线端子等低压电气部件，为内部电气元件提供防尘、防外物触碰的物理防护，同时规整布线，避免线路裸露带来的安全隐患。从结构设计来看，箱体采用分体式钣金拼接思路，主体分为箱门与箱体主腔两个核心部分，箱门侧边配置两组铰链结构，实现门体的开合转动，门体正面设置锁止结构，闭合后可实现门体与主腔的固定，避免非授权人员随意开启触碰内部带电部件。箱体顶部预留了穿线开口，方便外部线缆引入箱体内部完成接线，开口边缘做了折边处理，避免穿线时割伤线缆绝缘层。外形尺寸设定为300mm×300mm×150mm，

　　这个尺寸边界刚好适配小容量配电回路的安装需求，不会占用过多墙面安装空间，同时内部腔体有足够的余量排布常规小型电气元件与走线槽，不会出现元件拥挤、布线弯折半径不足的问题。安装方式采用壁挂式设计，箱体背部预留安装固定点位，可直接通过膨胀螺栓固定在混凝土墙面或者设备支架立面，安装时需要注意预留箱门完全开启的转动空间，避免开门时与周边设备、管线发生干涉。设计过程中充分考虑了钣金加工的工艺性，所有折边均预留合理的折弯半径，避免折弯处出现应力集中导致板材开裂，箱体拼接处采用点焊加密封胶条的组合方式，既保证箱体整体结构强度，又能阻挡日常环境中的灰尘进入腔体内部，适配多数干燥无强腐蚀的室内工业场景。箱门与主腔的配合面做了错位折边结构，

　　闭合后可形成简易的迷宫式防护，减少灰尘从门缝处进入的概率，锁止结构选用通用型转舌锁，后期维护更换配件十分便捷，不需要单独定制特殊规格的锁具。在实际选型应用中，该尺寸的箱体常用来做小型设备的本地控制箱、车间局部区域的照明配电分箱、或者小型自动化单机的电气承载壳体，内部可根据实际需求安装导轨来固定电气元件，导轨安装位预留了通用的安装孔距，适配市面绝大多数标准DIN导轨的安装固定，不需要二次打孔加工，能有效缩短现场装配的工时。
