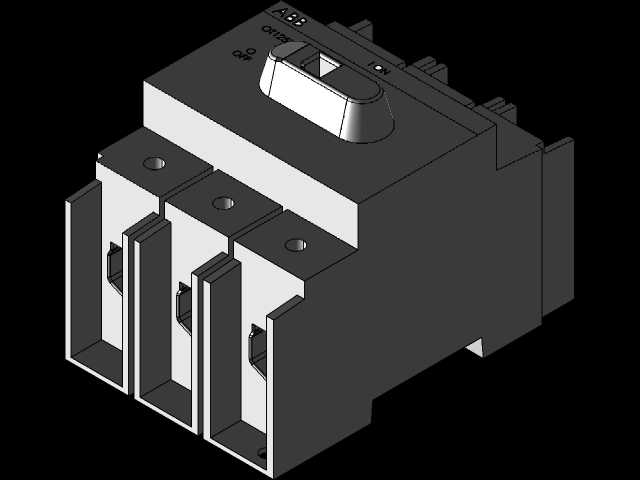

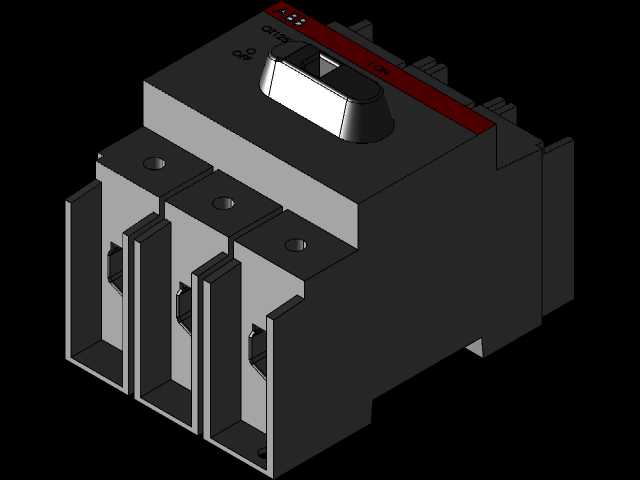

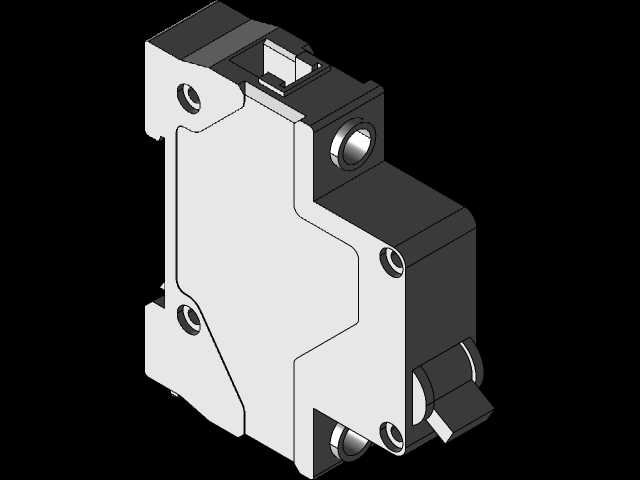

OT125F3隔离开关三维结构设计

　　这款OT125F3属于低压配电系统里的核心隔离开关元件，日常在工业厂房低压配电柜、二级配电箱、设备端动力进线回路里都能见到它的身影，核心作用是在电路检修、回路分段维护时提供明确的可视断开点，从物理层面切断电源进线与后端负载的连接，避免检修过程中误送电带来的安全隐患，同时也可承载回路正常工作状态下的额定电流通断，适配125A及以下电流等级的动力、照明配电回路。

　　从结构设计逻辑来看，这款开关采用模块化的单极拼装式壳体设计，主体外壳采用阻燃热固性塑料压制成型，兼顾绝缘性能与抗冲击强度，外露的金属安装孔位直接在壳体注塑阶段预埋金属衬套，避免长期安装紧固时塑料壳体出现开裂滑丝问题。操作端的拨动手柄采用防滑凹凸纹理设计，操作行程有明确的档位阻尼感，分合位置的角度差经过精准校核，合闸时手柄处于水平向上位置，分闸时向下扳动至锁定角度，操作人员可直观判断回路通断状态，不需要额外加装位置指示装置。进出线端的接线端子采用镀锡铜质压接结构，适配不同线径的铜芯电缆接入，端子旁设计有防误插的隔弧挡板，避免接线时线头误触相邻极间导体引发短路。

　　安装边界方面，这款开关采用标准35mmDIN导轨卡扣设计，可直接卡装在常规配电柜的标准安装导轨上，不需要额外打孔固定，单极模块的宽度匹配通用低压电器模数尺寸，多极拼装时可通过侧面的卡扣结构快速拼接，适配不同极数的配电需求。壳体侧面预留的扩展槽位可加装辅助触点、分励脱扣等附加模块，不需要改动主体结构就能拓展信号反馈、远程分闸等功能。内部的动触头组件采用银合金触点材质，分闸时的触头开距经过耐压校核，可承受额定电压下的绝缘耐压要求，灭弧室采用栅片式结构，分断小负荷电流时可快速切割熄灭电弧，避免触头烧蚀延长使用寿命。

　　在实际选型应用中，这类隔离开关通常布置在断路器进线侧，作为回路的明显断开点使用，不用于分断短路电流，因此建模时重点还原了壳体的安装卡扣尺寸、接线端子的空间位置、操作手柄的活动行程范围，确保在做配电柜三维布局时，可准确校核开关与周边元件的安全电气间隙，预留足够的接线操作空间，避免实际装配时出现干涉、接线空间不足的问题。壳体上的安装定位凸台、散热槽结构也都做了精准还原，可直接用于生成工程图纸指导装配校验。
