ABB款OT100F4C四级隔离开关结构设计

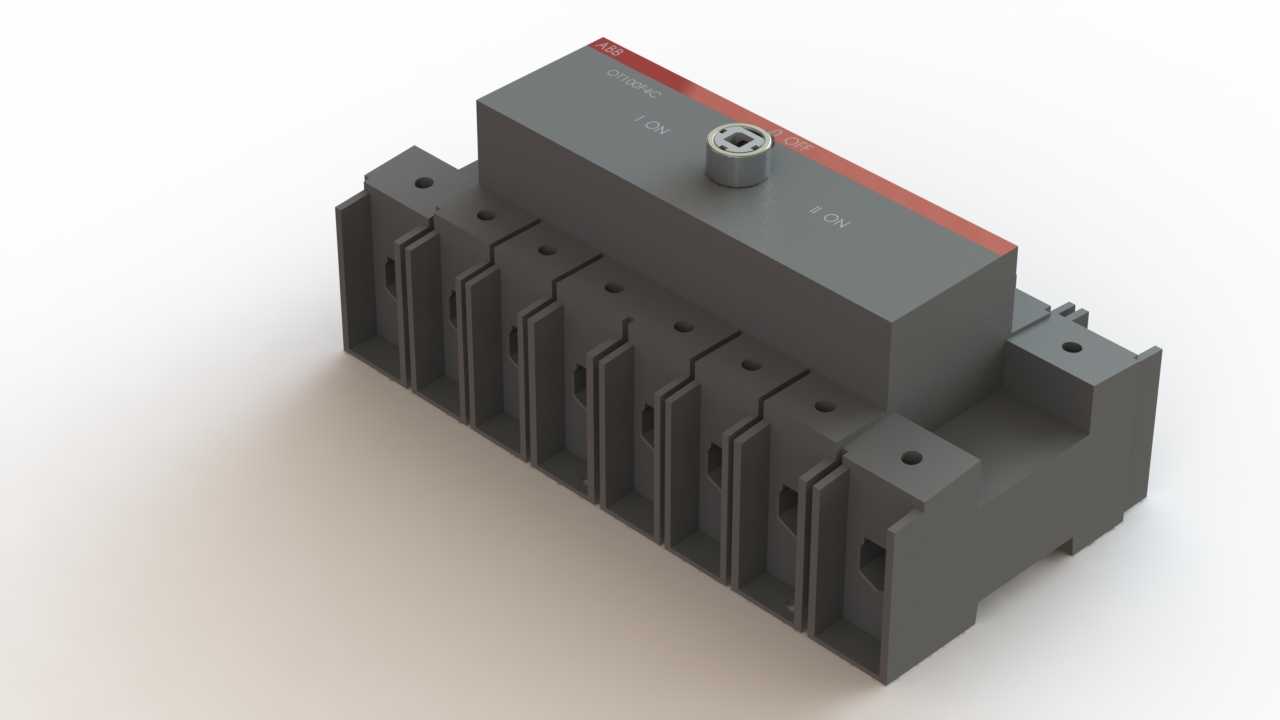

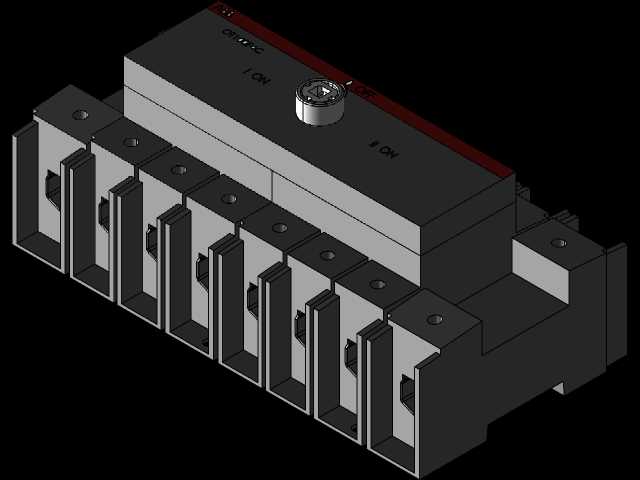

　　在低压配电系统的进线端、母联分段以及重要负荷的馈出回路中，隔离开关是承担电源隔离、保障检修安全的核心元件，这款四级结构的隔离开关，主要适配三相四线制的配电场景，能够同时切断三根相线与中性线，避免中性线带电带来的检修安全隐患，在民用建筑配电、工业车间低压柜、小型分布式光伏并网柜中都有广泛的应用场景。从结构设计来看，这款开关采用模块化堆叠的极组布局，四个极腔沿长度方向依次排布，每个极腔内部独立设置静触头、动触头与灭弧小室，极与极之间通过绝缘筋条完全隔离，避免相间击穿的风险，顶部的操作旋钮采用方轴联动结构，操作时通过内部的连杆机构带动四个极的动触头同步动作，保证分合闸的同期性，操作旋钮旁设置清晰的分合位置标识，

　　操作人员可以直观判断开关的通断状态。开关的进出线端采用板状接线端子，端子上预留标准的螺栓安装孔，能够适配不同线径的铜排或者电缆接线端子，接线时不需要额外加工转接件，降低现场安装的工作量。安装边界方面，开关底部设置带安装孔的固定支脚，支脚的孔位间距符合低压电器的通用安装尺寸规范，可以直接固定在低压柜的安装梁或者绝缘安装板上，不需要额外定制安装支架；开关的整体外形采用方正的梯台结构，顶部的操作面高度与同电流等级的塑壳断路器保持一致，在柜内排布时可以和其他回路元件保持统一的操作面高度，方便柜内的母排排布与操作维护。设计过程中，触头部分采用铜基镀银的材质，降低接触电阻，避免长期运行时触头过热，外壳采用高强度的阻燃工程塑料，

　　满足低压电器的耐燃、耐冲击要求，外壳表面设置多道散热筋条，在大电流通过时能够辅助散发触头产生的热量，提升长期运行的稳定性。开关的操作机构采用快速分合的弹簧储能结构，不管操作人员操作旋钮的速度快慢，内部的动触头都能以恒定的速度完成分合闸动作，避免慢分慢合导致的电弧拉弧过长，烧蚀触头的问题，同时机构本身带有自锁结构，在分闸或者合闸位置都能保持稳定的状态，不会因为震动或者外力误碰导致开关状态改变。在实际选型应用中，这款四级隔离开关可以作为进线主开关使用，也可以作为双电源切换回路的前端隔离元件，在检修下级断路器或者线路时，将隔离开关分断后，可以形成明显的断开点，保障检修人员的作业安全，和普通的三级隔离开关相比，四级结构能够同步断开中性线，在TT接地系统或者带有剩余电流保护的回路中，能够避免中性线串电导致的保护误动或者触电风险。
