金属带料连续冲切工装结构设计

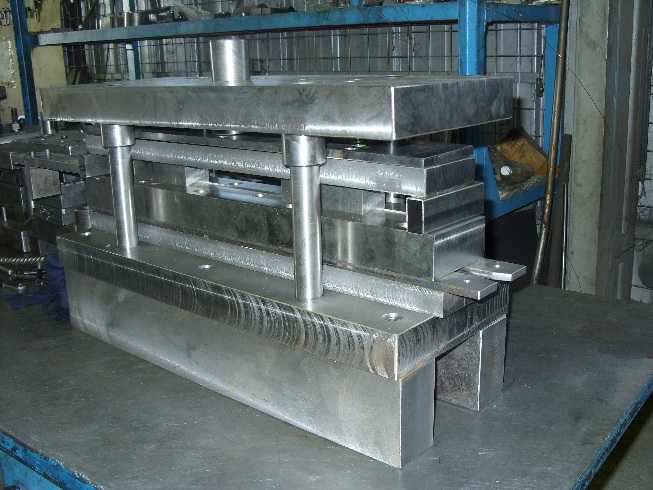

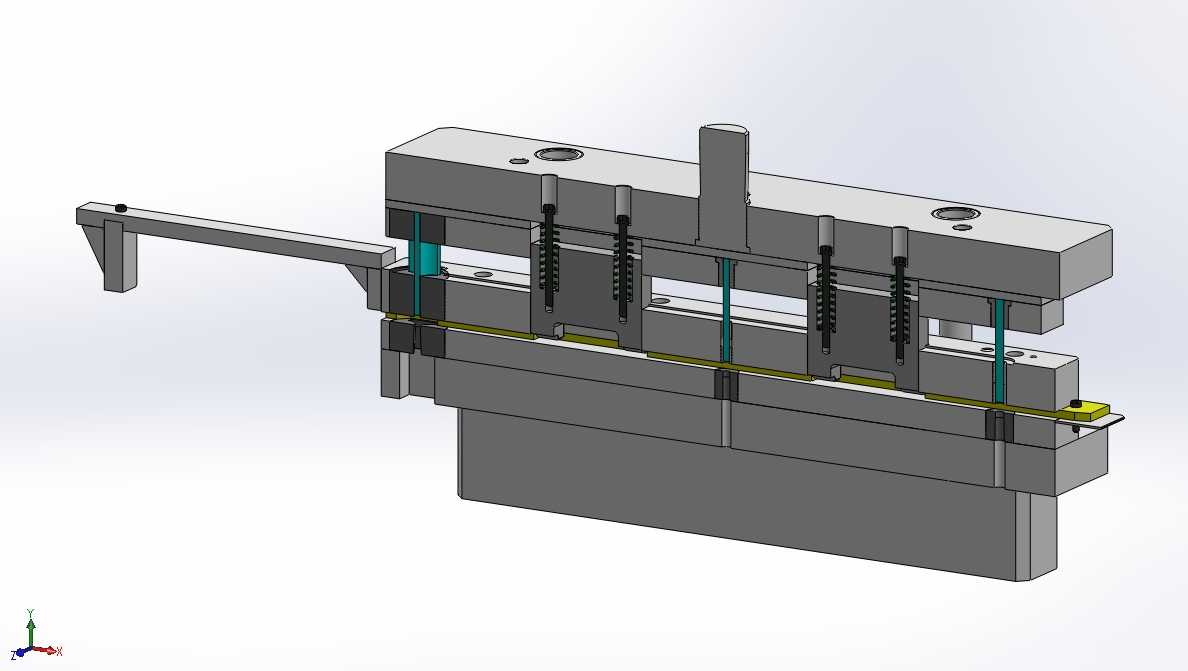

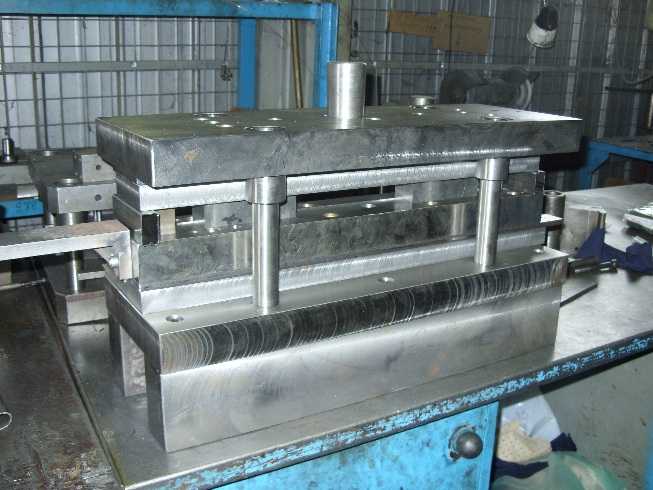

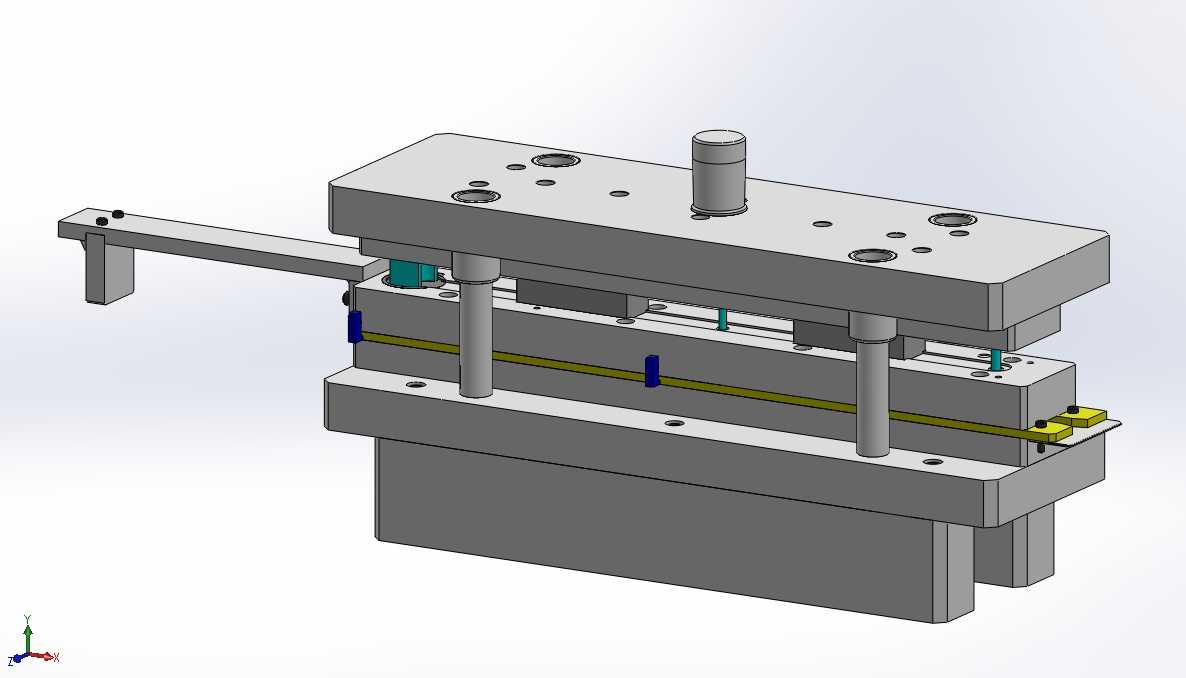

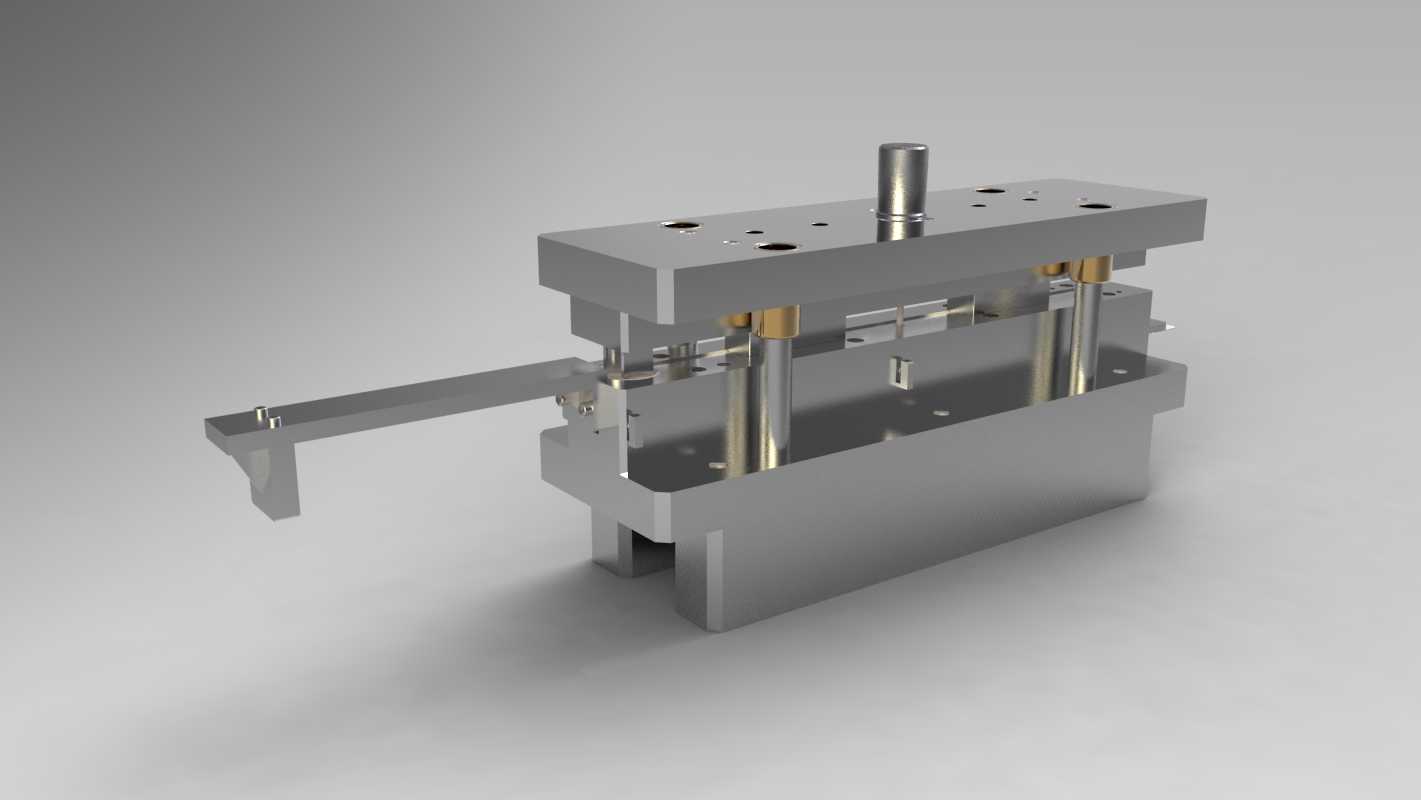

　　这套冲切工装主要面向薄金属带料的连续裁切工序，常见于五金冲压产线的端子、连接片、小型五金结构件的批量加工场景，适配常规开式单点压力机的安装接口，可直接挂载在普通冲压设备上完成自动化送料下的连续冲切作业。整套结构采用典型的后侧导柱模架布局，上下模座通过四根对称布置的滑动导柱完成合模导向，导柱配套铜合金导套，可承受连续高速冲压下的侧向载荷，避免合模过程中凸凹模出现错位啃模的问题。上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座过盈配合，保证冲压力传递的同轴度，凸模通过固定板锁紧，配套卸料板完成带料的压料与卸料动作，卸料板内置弹性卸料元件，合模时先压紧带料再完成冲切，能有效避免带料在冲切过程中出现翘曲、移位，

　　保证裁切断面的平整度。下模部分设置凹模镶块与定位挡料结构，送料时带料沿下模导料板进入工位，挡料销控制单次送料的步距精度，保证每一模次冲切的尺寸一致性。整套结构的安装边界完全适配常规16吨-25吨开式压力机的工作台开孔尺寸与滑块模柄安装孔规格，上下模座的闭合高度可通过加装垫板进行微调，适配不同行程参数的冲压设备。设计过程中优先考虑了易损件的快换需求，凸模与凹模均采用镶块式结构，出现刃口磨损后可单独拆卸更换镶块，无需整套模具拆装，大幅降低产线维护的停机时间。导柱导套的润滑预留了油槽结构，日常维护时可直接加注润滑油完成保养，无需拆解模架。送料方向的导料板采用可调式设计，可根据不同宽度的带料调整导料间距，适配一定尺寸范围内的带料冲切需求，

　　无需重新制作整套模架。冲切工位的下模预留了落料孔，冲切完成的废料可直接沿落料孔掉入压力机下方的废料收集槽，无需人工清理工位废料，适配自动化连续冲压的产线节拍。整套结构的刚性经过校核，上下模座采用45号钢调质处理，可承受连续冲裁下的交变载荷，长期使用不会出现模座变形导致的合模精度下降问题。
