摩托车液压阻尼弹簧避震器三维建模作品

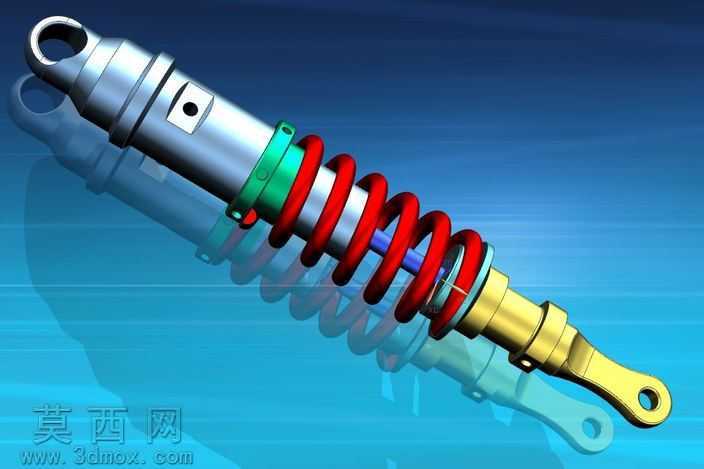

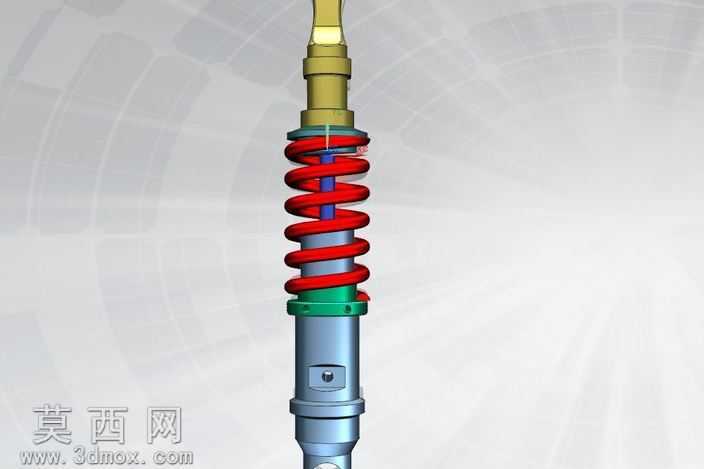

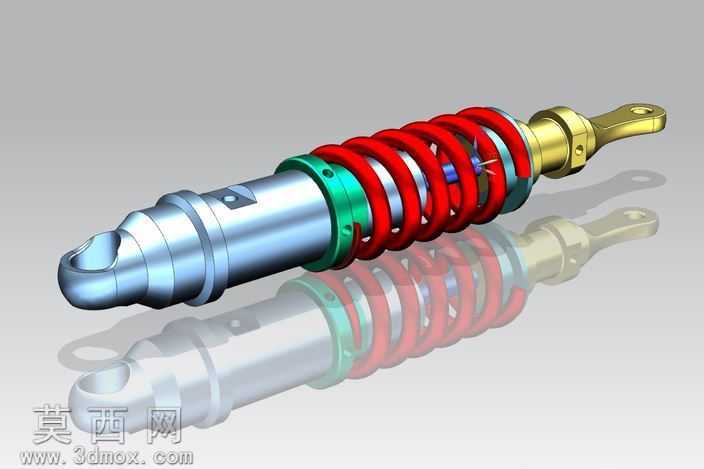

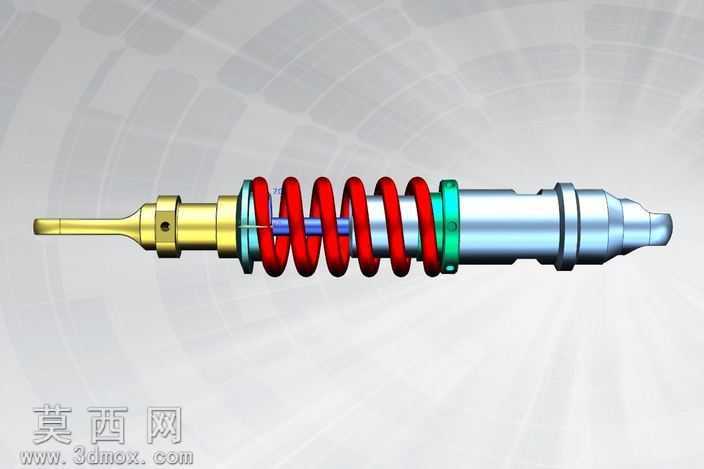

本作品为液压阻尼式弹簧避震器的三维建模成果，建模过程以还原实物装配逻辑与结构细节为核心，首先对避震器的各组成部件进行拆解分析，明确上下安装吊耳、阻尼缸筒、螺旋减震弹簧、密封限位环、端盖接头等零件的尺寸配合关系，在三维建模环境中先通过草图绘制各零件的截面轮廓，运用旋转、拉伸、扫掠等基础建模命令生成零件基体，再对局部的安装孔、密封槽、倒角、螺纹衔接位进行细节特征补充，确保每个零件的结构符合实际机械加工的工艺逻辑。装配阶段按照实际组装顺序完成零件配合，对阻尼缸与端盖的同轴配合、弹簧与缸筒的间隙配合、吊耳与缸体的铰接配合添加对应的装配约束，还原避震器可沿轴向做伸缩运动的活动特性，避免出现装配干涉问题。材质与渲染环节，针对不同零件的实际材质属性分别调整材质参数：阻尼缸筒采用金属镀铬材质，设置高反光度与轻微的表面粗糙度模拟金属机加工后的亮面质感；螺旋弹簧设置为红色喷塑金属材质，调整漫反射颜色与轻微的颗粒质感还原弹簧表面的涂层效果；密封限位环设置为阳极氧化绿色金属材质，上下吊耳设置为黄铜色金属材质，区分不同部件的材质差异。渲染阶段搭建柔和的影棚光照环境，添加地面反射效果，通过多角度渲染展示避震器的整体外观与结构细节，同时通过剖面示意的方式可直观展示内部阻尼腔的结构逻辑，建模过程中兼顾了外观还原度与结构合理性，各零件的尺寸比例参考通用摩托车型后避震的实际参数设定，可用于机械结构教学、产品展示、改装方案演示等场景，模型的各零件均为可编辑参数化特征，支持后续根据不同使用场景调整弹簧刚度、缸筒行程、安装位尺寸等参数，适配不同的使用需求。
