直角弯通式法兰连接金属阀门结构设计

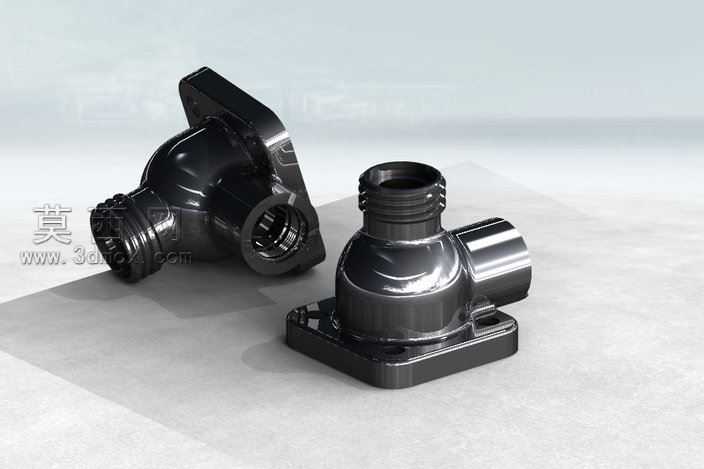

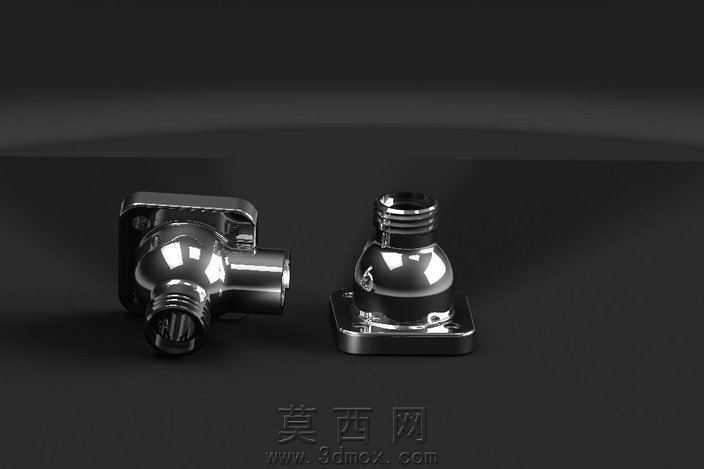

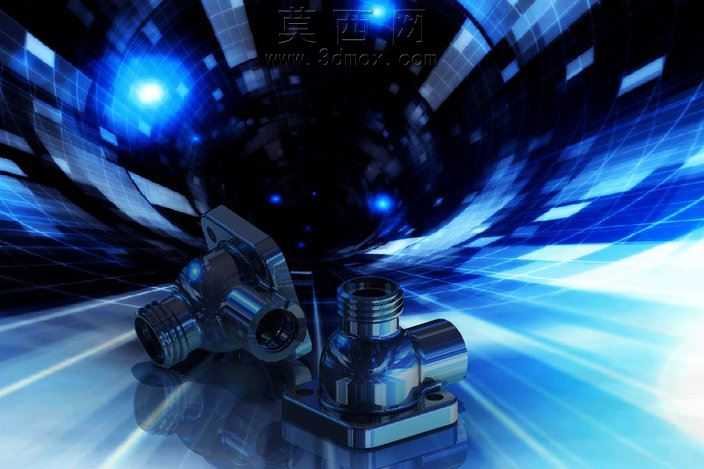

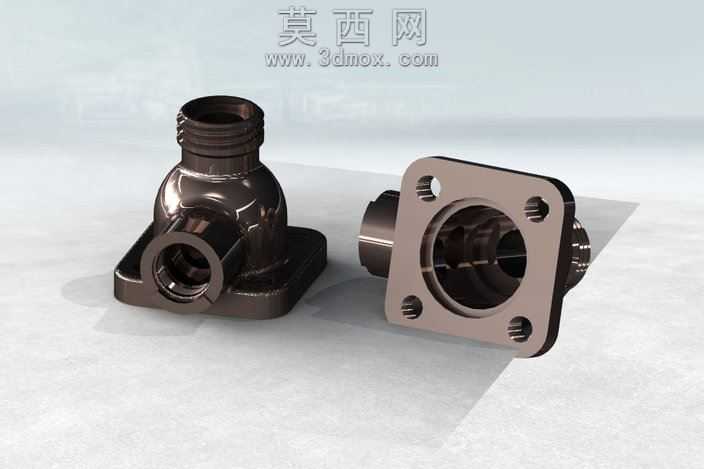

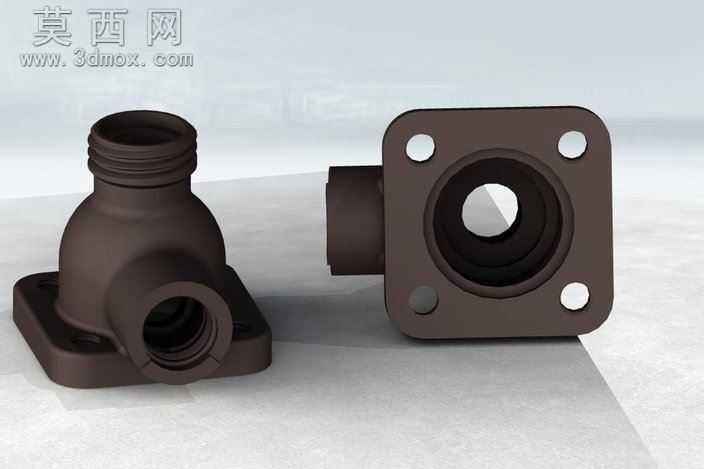

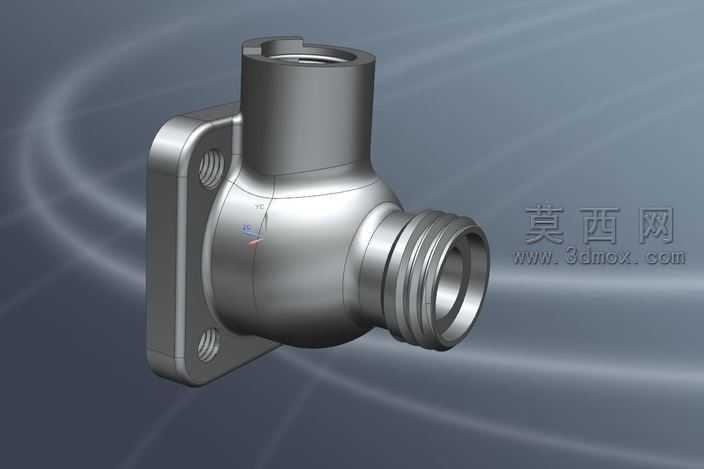

本作品为一款直角弯通结构的金属阀门三维设计，建模阶段依托NX平台完成全参数化特征构建，首先以阀体安装法兰的基准平面为草图绘制起点，精准绘制法兰安装孔位、密封端面的轮廓尺寸，通过拉伸、拔模、倒圆角等基础特征完成法兰底座的实体构建，保证法兰端面的平面度与安装孔的位置公差符合管路连接的通用标准。随后针对阀体的弯通流道部分，采用扫掠特征完成流道内壁的曲面构建，严格控制流道转弯处的圆角过渡半径，避免流体输送过程中出现直角涡流阻力，同时匹配外壁的等壁厚设计，在保证阀体结构强度的前提下控制整体重量。阀体两端的连接接口分别做了差异化结构设计，一端为外螺纹快接结构，通过螺旋扫掠完成标准管螺纹的牙型构建，保证螺纹配合的密封性；另一端为光滑插接式接口，做了端部倒角处理方便管路装配。模型渲染阶段采用高光亮面金属材质，模拟铸钢经过精密机加工后的表面质感，添加了环境反射效果突出阀体曲面的流畅过渡，在法兰底座、接口棱边位置做了细微的倒角高光处理，还原真实金属零件的加工细节。设计过程中重点考量了阀门的安装适配性，法兰底座的安装耳做了加厚处理，可承受管路连接时的锁紧应力，弯通结构的转向角度严格控制为90度，适配直角转向的管路布局场景，整体结构无冗余设计，所有特征均围绕实际装配与使用需求搭建，可直接用于流体控制场景的方案展示、结构验证以及后续的加工出图参考，模型的各部分特征均保留了参数化编辑属性，可根据实际管路通径、压力等级需求快速调整尺寸参数，适配不同的工业管路应用场景。
