通讯电话外壳注塑成型模具结构设计

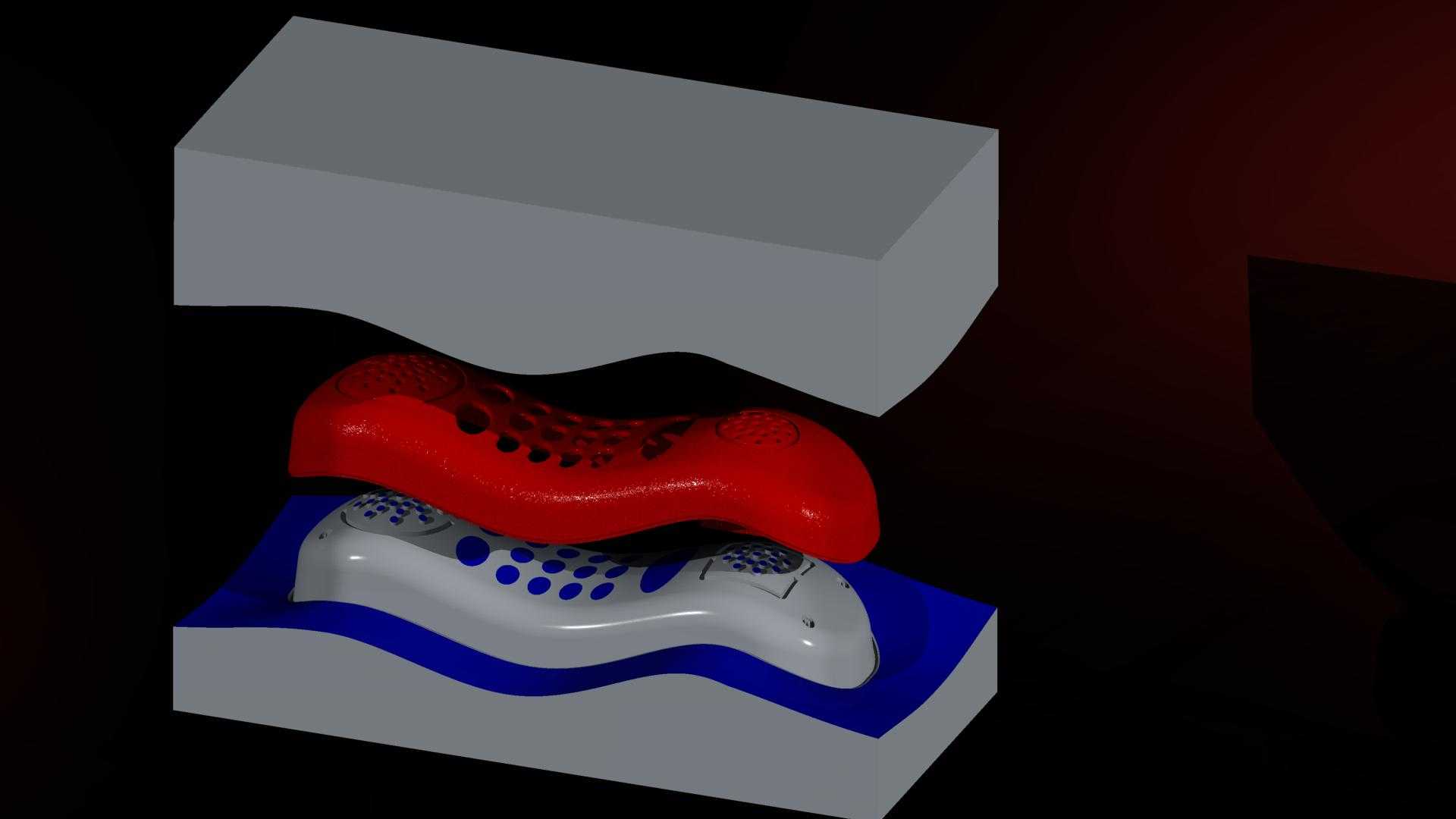

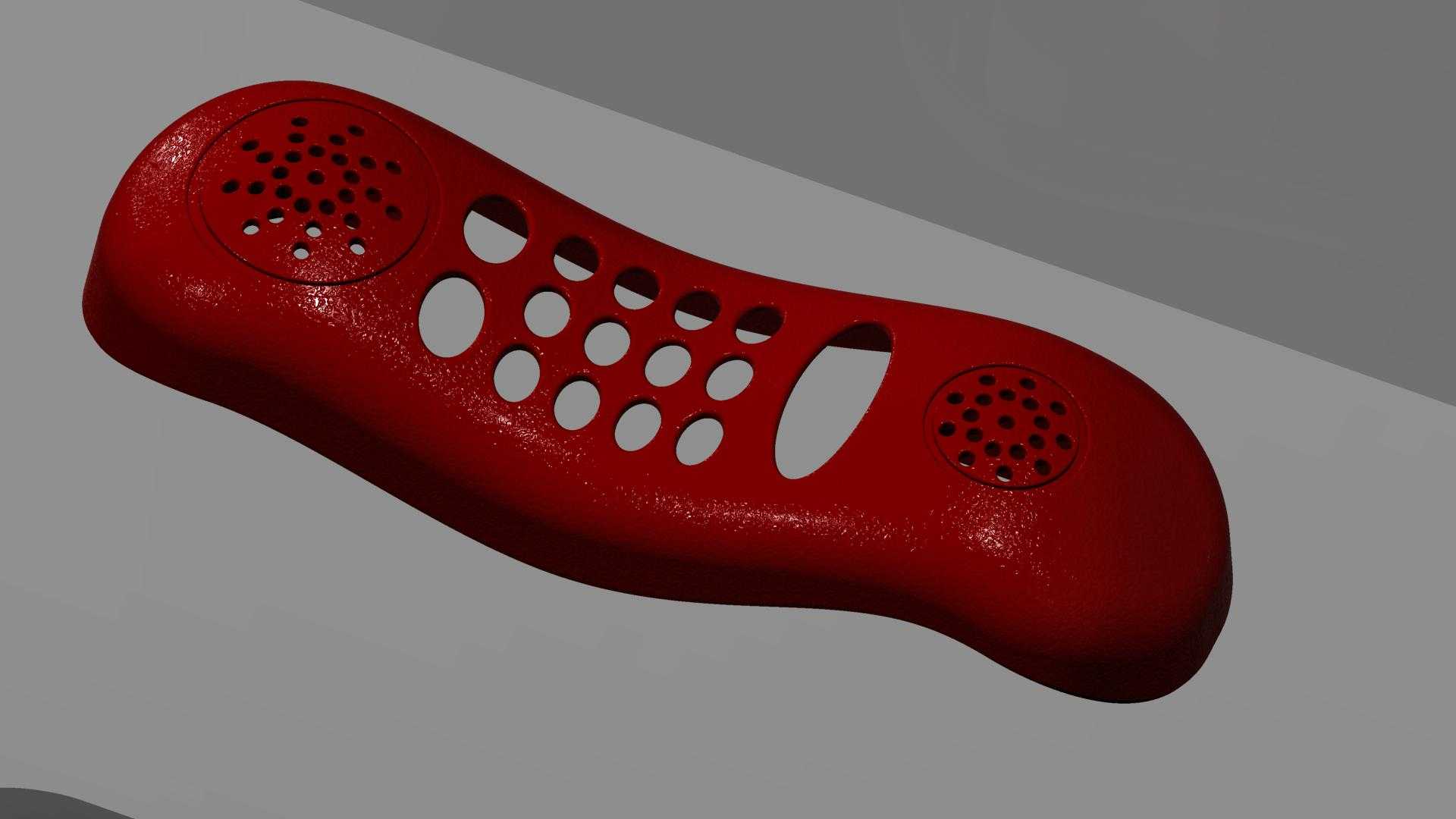

　　这套模具针对通讯类手持电话的塑料外壳成型需求开发，日常应用于消费电子零配件的批量注塑生产环节，适配卧式注塑机的安装工位，模架整体采用标准模坯规格，长宽尺寸控制在350mm×280mm区间，闭合总高度220mm，可直接适配锁模力120T级别的常规注塑设备，无需额外修改设备拉杆间距与安装螺孔位置。设计过程中优先考虑手持电话外壳的曲面贴合需求，分型面沿着产品外观面的最大轮廓线设置，避免在外观可见区域留下合模线痕迹，保证成型后外壳的外观质感符合消费电子的装配要求。型芯与型腔部分采用分体镶拼结构，对应外壳表面的防滑点阵、按键预留位等精细特征，单独加工镶件后嵌入模架主体，既降低了整体精加工的难度，也方便后续量产过程中磨损部位的快速更换，

　　减少停机维护的时间成本。浇注系统采用侧浇口进料，浇口位置设置在产品内侧非外观区域，熔融塑料经过流道后可均匀填充模腔各个角落，针对外壳上的密集小孔特征，在对应型芯位置设置了排气镶件，避免填充过程中出现困气烧焦、缺料等成型缺陷。冷却回路围绕模腔与型芯的曲面轮廓排布，进出水口设置在模架底部，回路间距控制在15-20mm之间，保证成型过程中模温均匀，将产品成型周期控制在合理区间，减少翘曲变形的概率。顶出结构采用顶杆与推块组合的方式，对应外壳的边缘与内部加强筋位置布置顶出力点，避免顶出过程中产品出现发白、顶穿等问题，同时顶杆的排布避开了产品的卡扣装配位，防止顶出受力影响卡扣的尺寸精度。整套模具的导向定位采用导柱导套加虎口精定位的组合，

　　合模过程中导柱先完成初步导向，虎口结构再对型腔与型芯的相对位置做精准校正，保证合模精度控制在0.02mm以内，避免长期量产过程中出现飞边、错位等问题。在实际生产场景中，这套模具可适配ABS、PC+ABS等常用通讯外壳塑料原料，成型后的外壳尺寸精度可达到MT5级，能直接进入后续的喷涂、装配工序，无需额外的二次修边加工，适配消费电子行业快速量产、品质稳定的生产需求。
