多腔式洗发水翻盖注塑模具结构设计

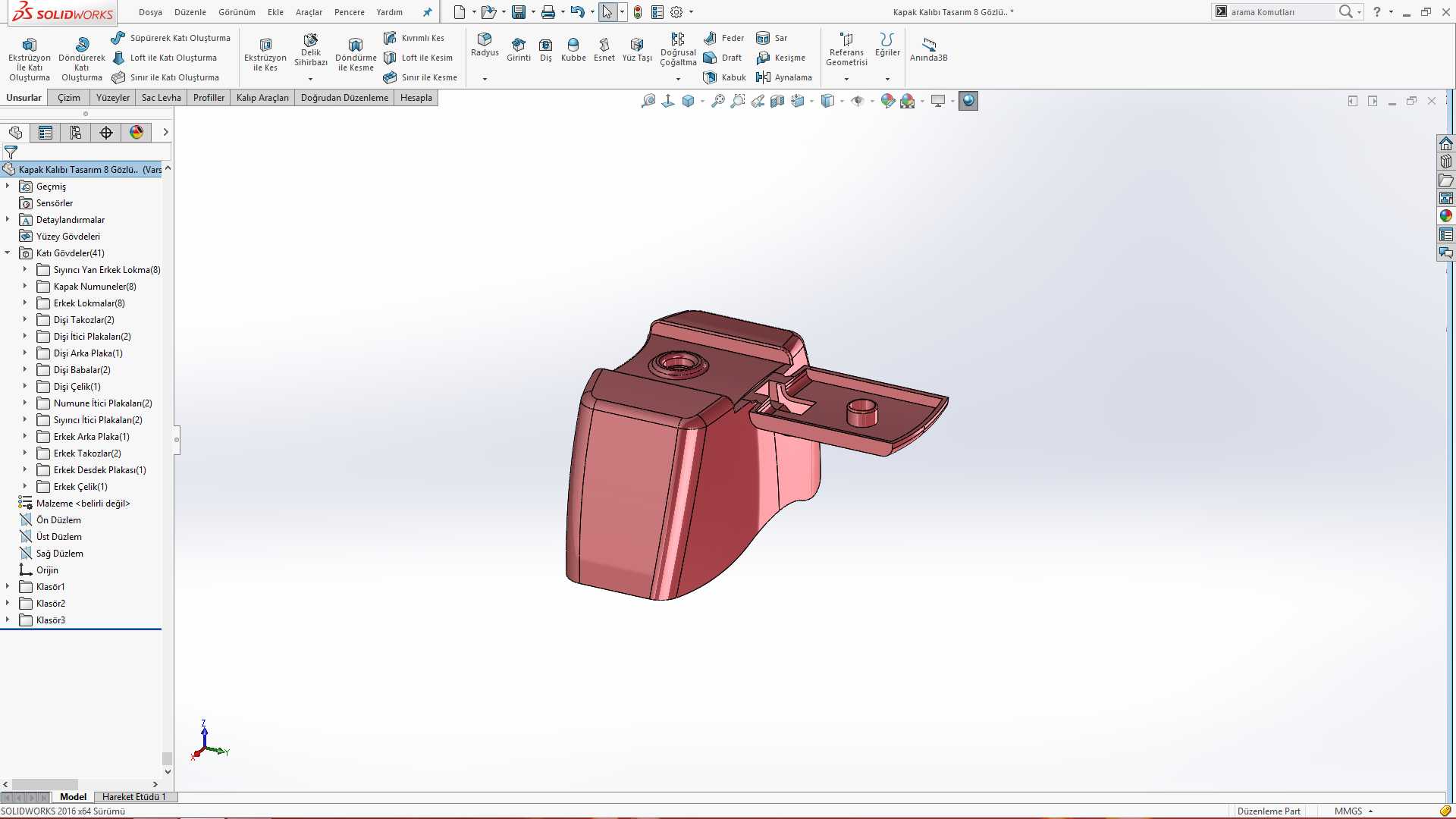

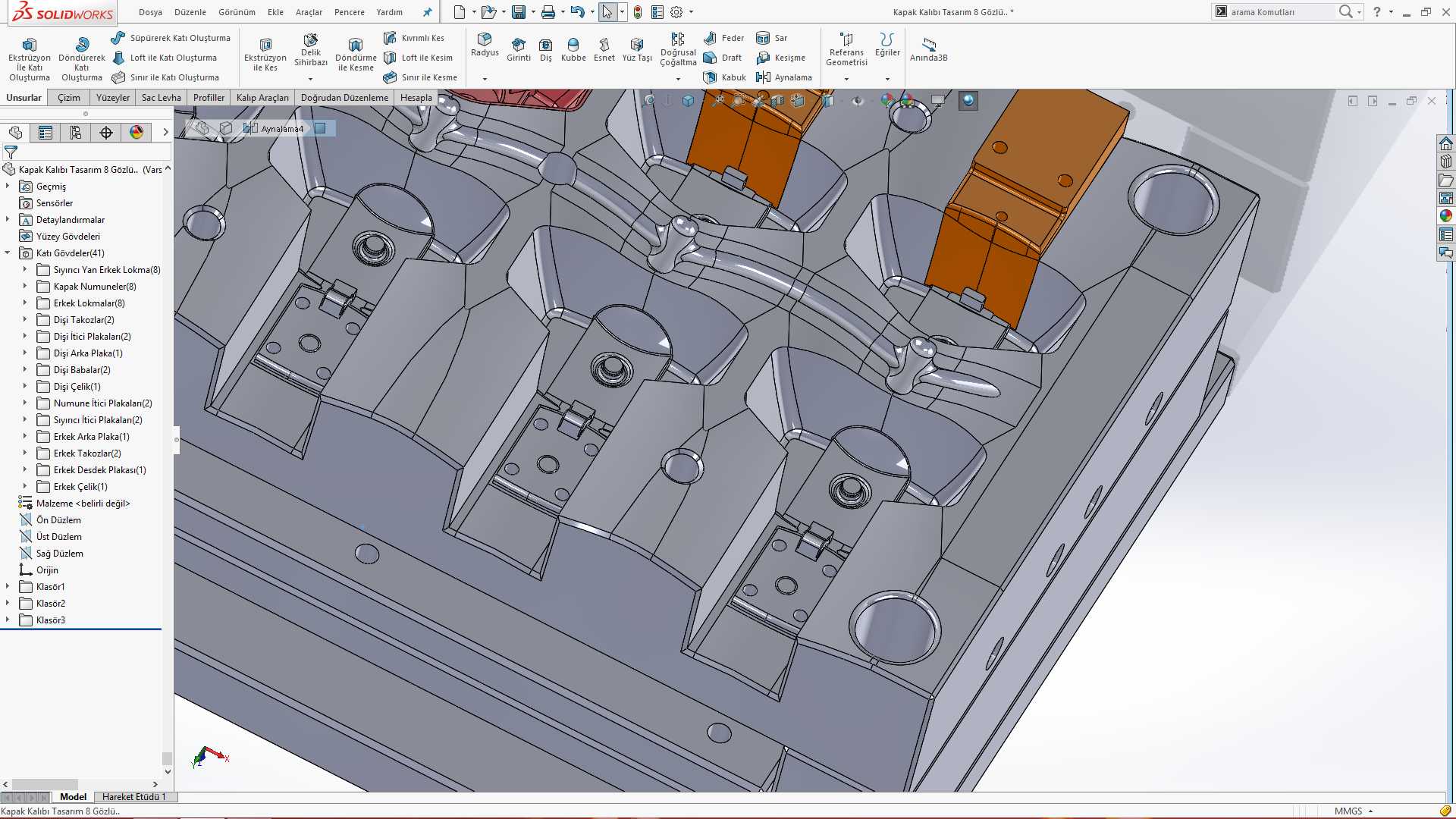

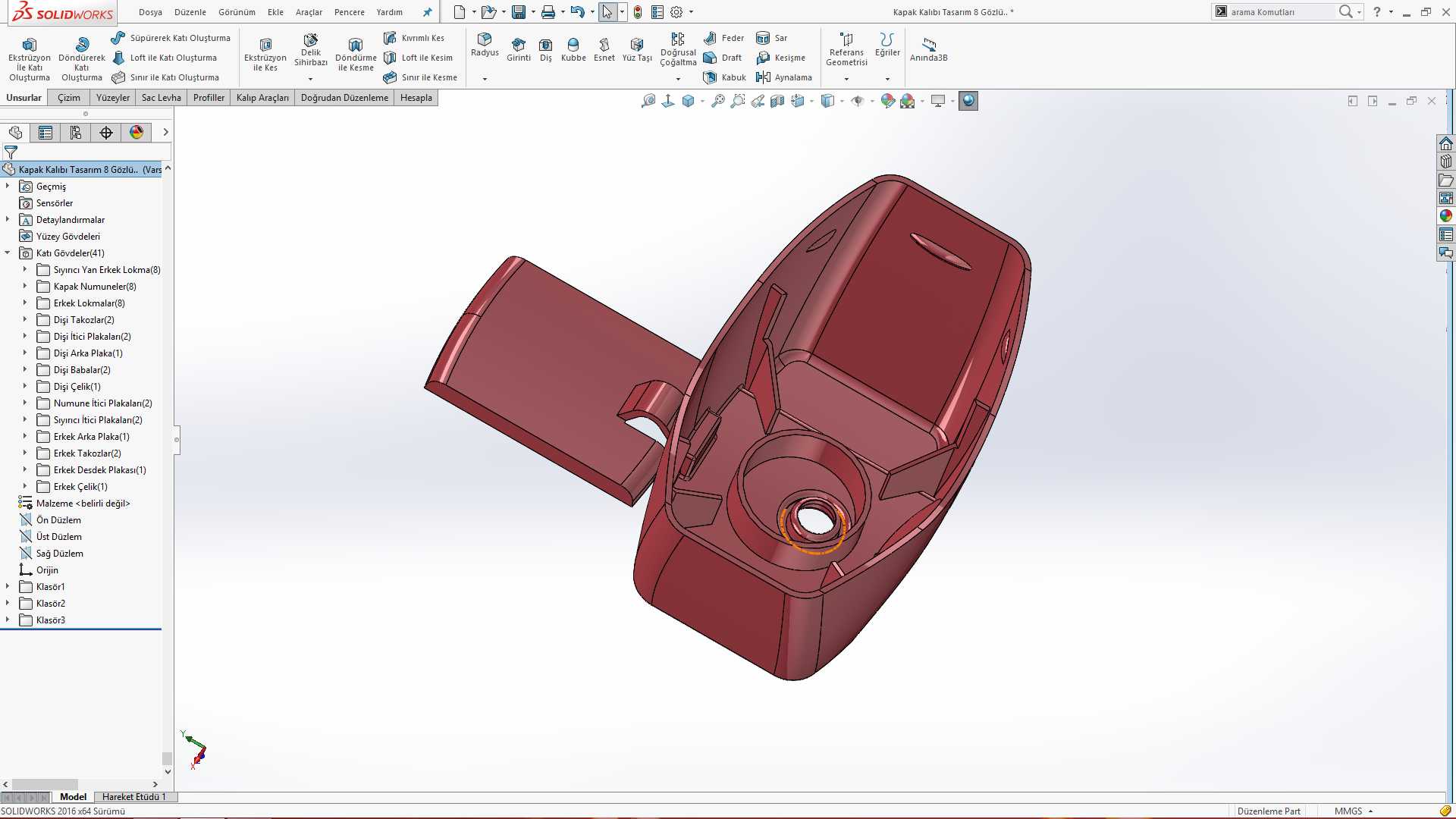

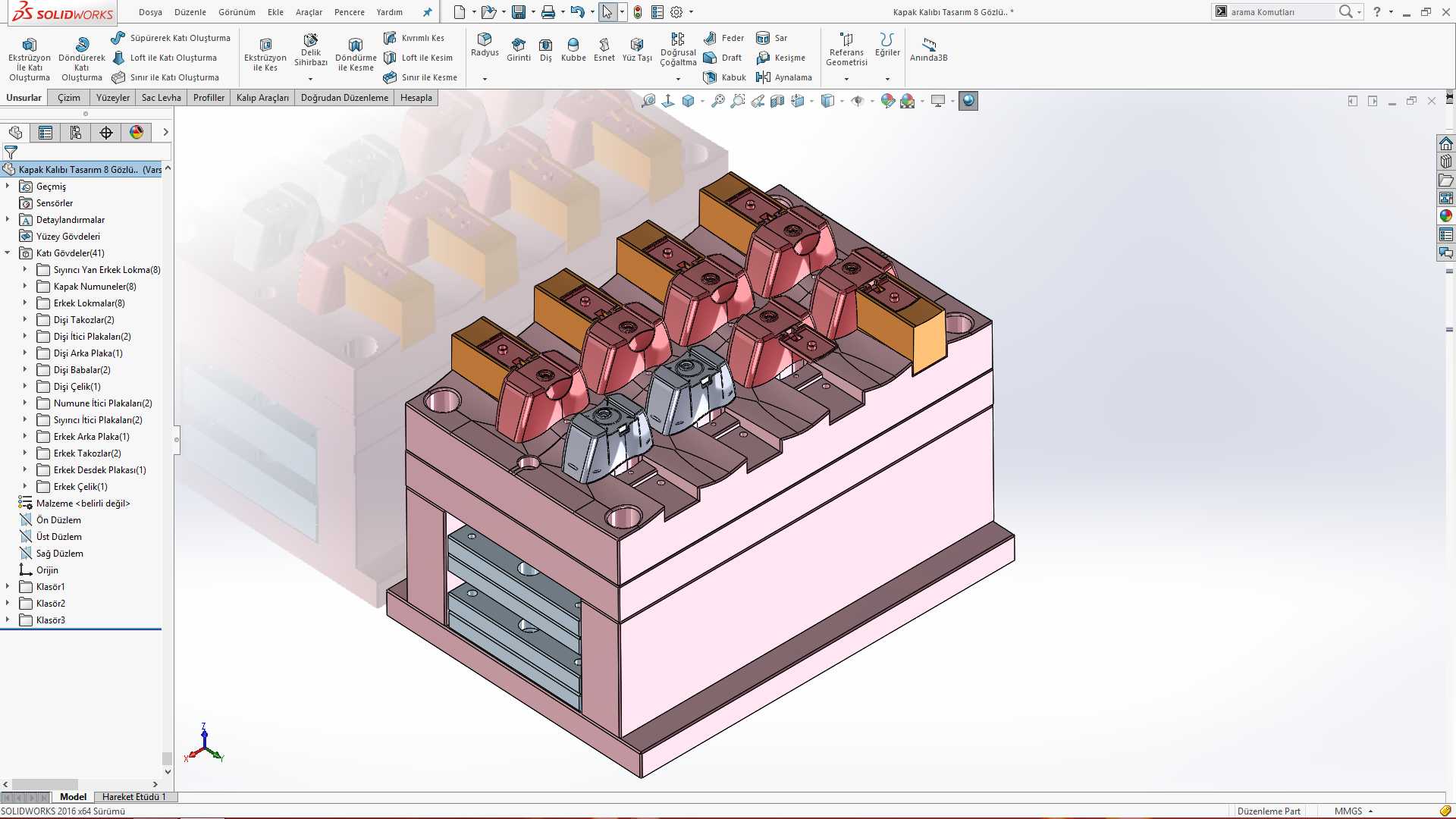

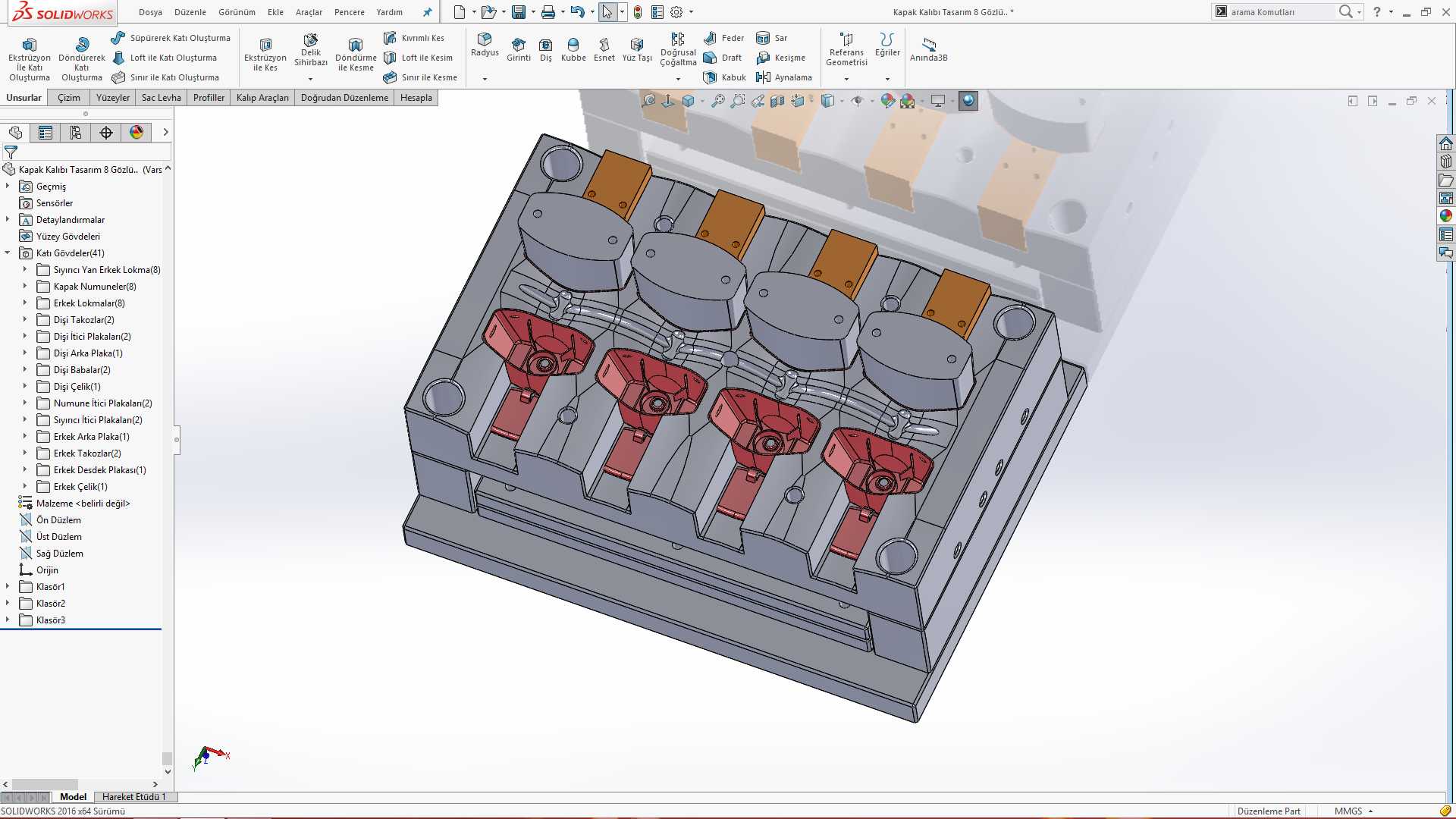

　　这套模具面向日化包装生产场景，对应洗发水翻盖类塑件的批量注塑成型工序，适配卧式注塑机安装使用，核心目标是在保证塑件成型精度的前提下提升单模生产效率，降低单件成型的能耗与人工分摊成本。从结构布局来看，模具采用1出8的多腔排布方案，型腔围绕浇注系统做对称平衡式布置，可保证熔融塑料在充模阶段各型腔进料速率一致，避免出现个别型腔充模不足、飞边或者塑件内应力不均的问题，适配PP、PE等常用日化包装塑料的成型工艺参数。设计阶段优先考虑了塑件的脱模顺畅性，针对翻盖的铰接薄壁结构、卡扣配合位做了单独的脱模斜度预留，避免顶出过程中出现塑件顶白、变形甚至断裂的问题；同时在型腔对应翻盖外观面的区域做了抛光余量预留，保证成型后的塑件表面无熔接痕、

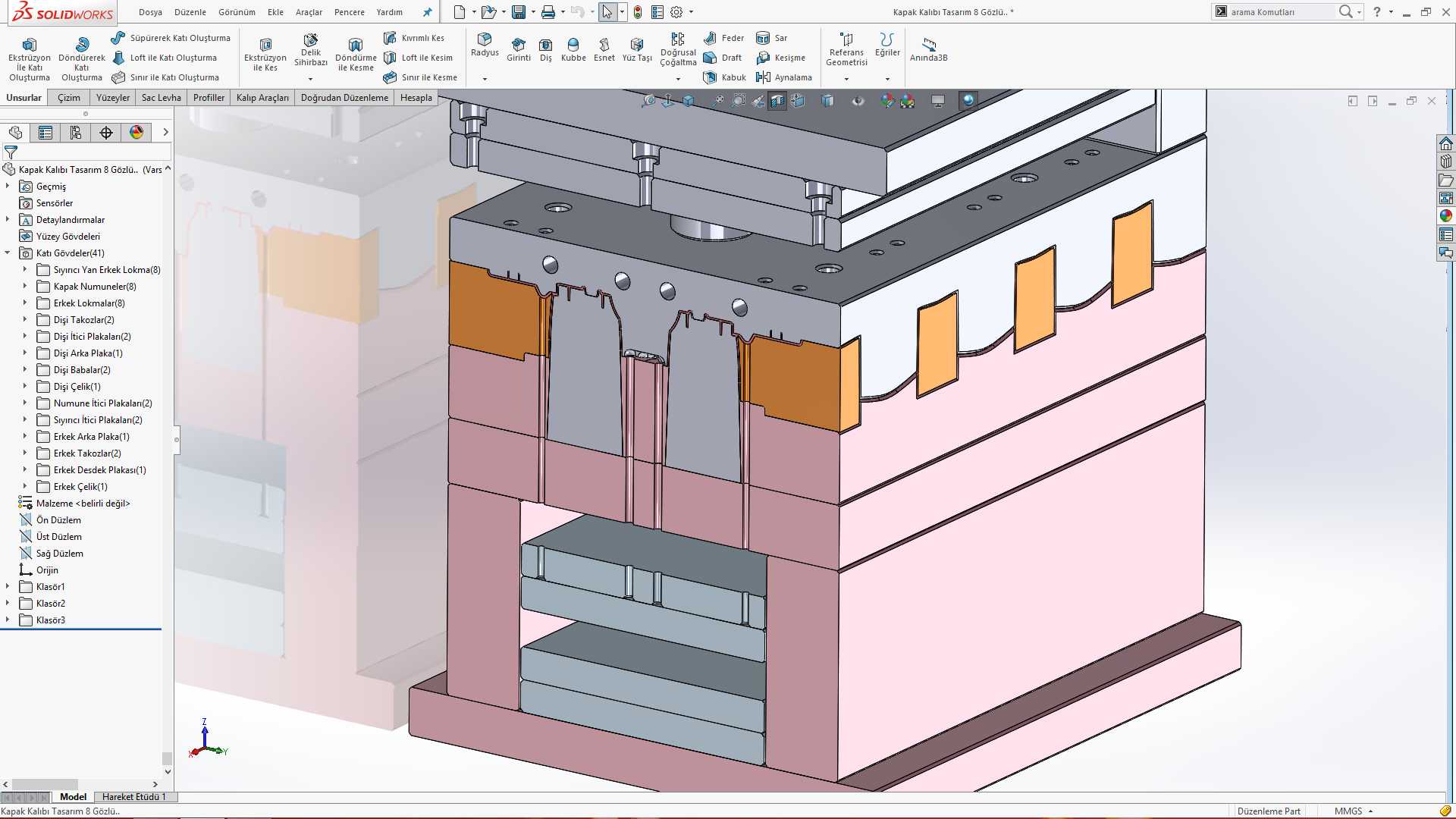

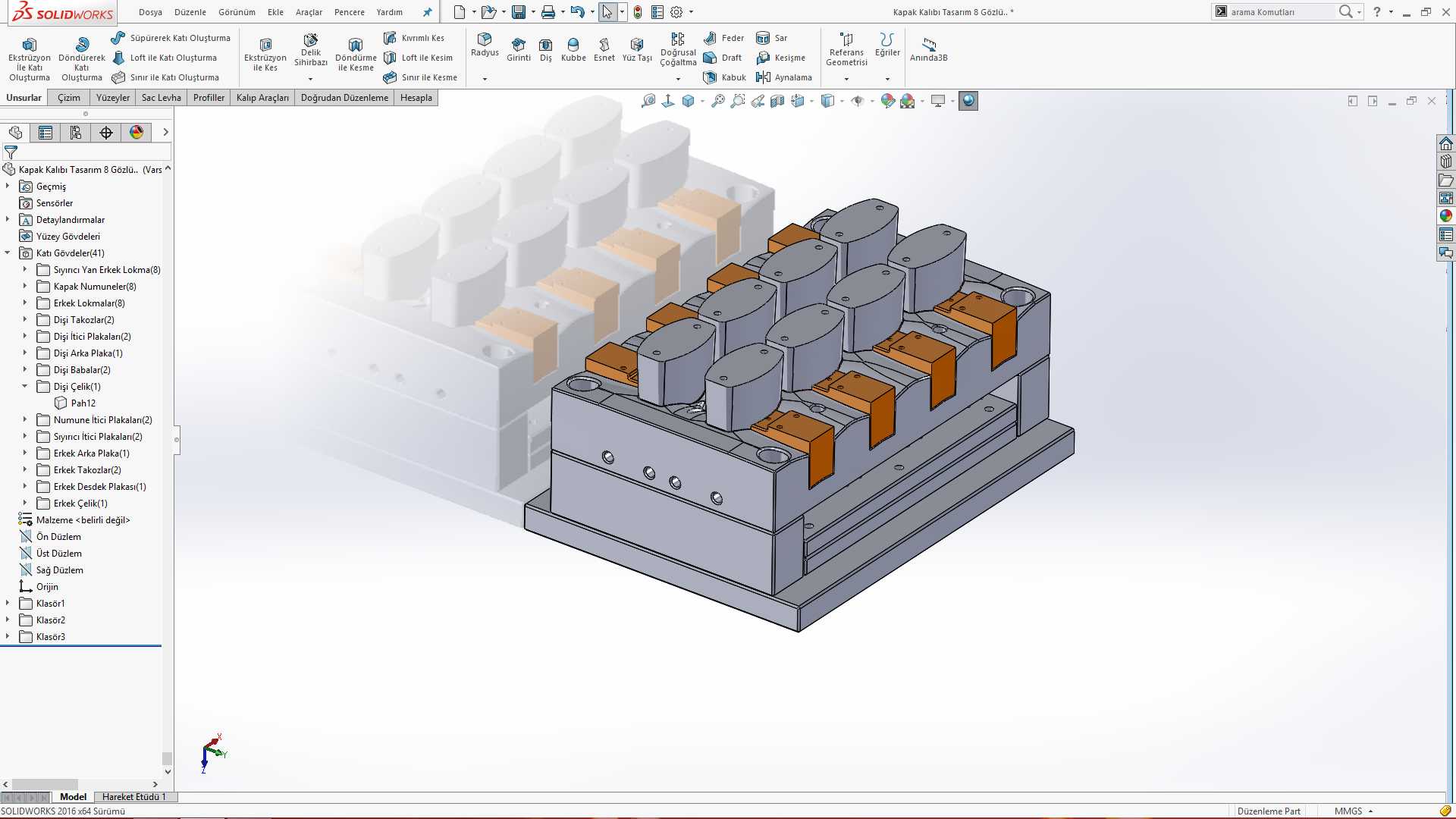

　　缩印等外观缺陷，可直接满足后续印刷、烫金等表面处理工序的要求。模架部分采用标准龙记模架规格，导柱导套做了加长配合段设计，合模过程中可提前导向定位，减少长期生产过程中动定模偏移导致的型腔磨损问题；冷却水路围绕各型腔做环绕式布置，水路距离型腔壁的距离保持均匀，可保证塑件冷却速率一致，缩短成型周期，减少塑件冷却不均导致的翘曲变形。浇注系统采用热流道转冷流道的潜伏式浇口设计，浇口位置设置在塑件非外观面的内侧，开模时浇口可自动与塑件分离，无需后续人工修剪浇口工序，进一步提升生产自动化程度。安装边界上，模架的长宽尺寸、定位圈规格、顶棍孔位置均适配市面主流200吨级卧式注塑机的安装参数，无需额外做改装即可上机试模；

　　模具的顶出系统采用圆顶针加扁顶针组合的方式，针对翻盖的加强筋、卡扣位等易包模位置单独布置扁顶针，保证顶出力均匀分布，避免顶出过程中塑件受力不均产生变形。排气槽开设在型腔填充末端以及翻盖铰接位的分型面上，排气深度控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会产生飞边增加后续修边工作量。整套结构在设计阶段就考虑了长期量产的维护便利性，易磨损的镶件、顶针等部件均采用标准件规格，损坏后可快速更换，减少停机维护时间。
