多腔塑料滚轮注塑成型模具结构

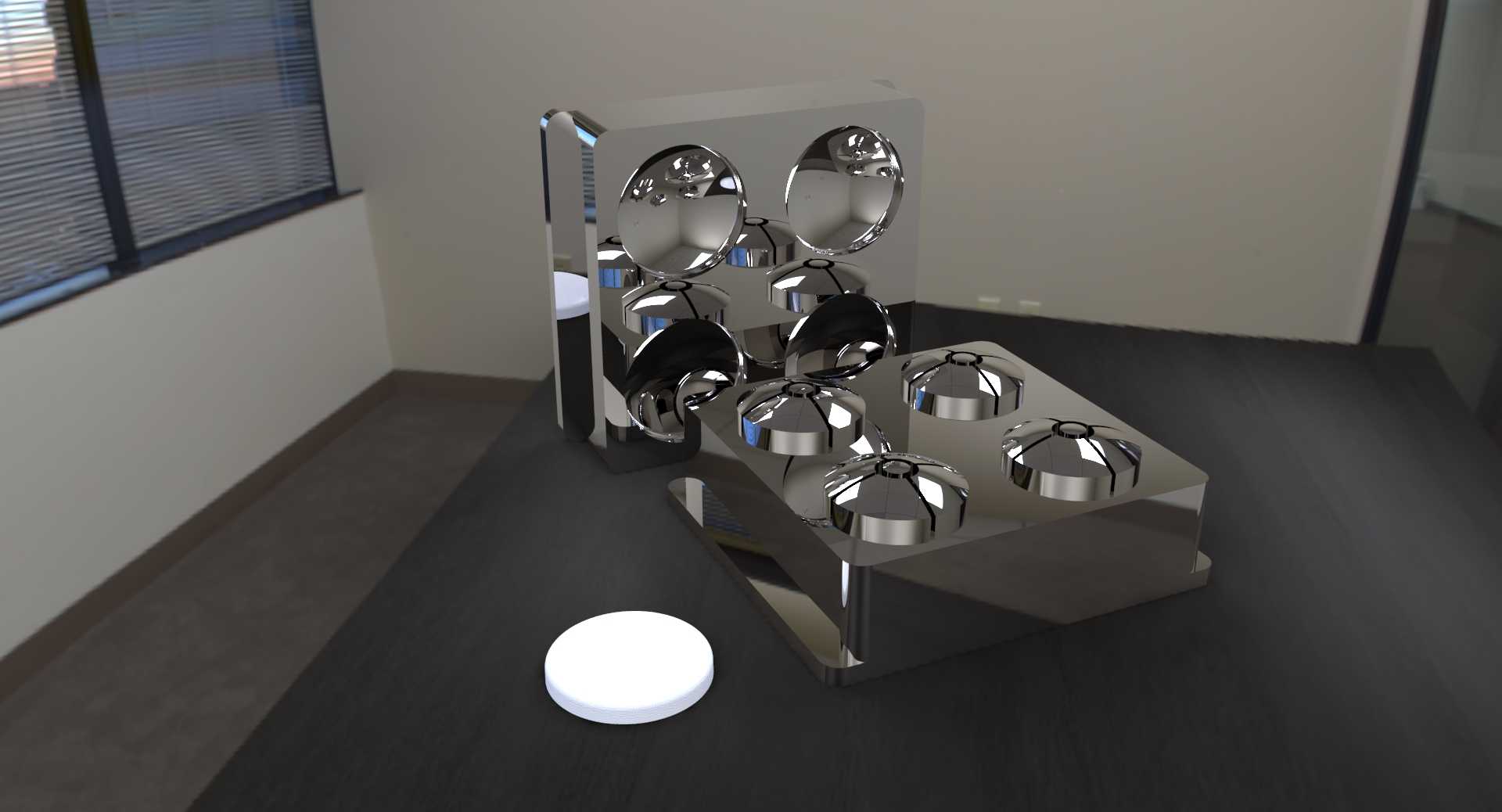

　　这套成型结构对应日用、办公家具、小型输送设备配套的塑料滚轮批量生产需求，这类塑料滚轮常被用在办公椅脚轮、轻型货架移动脚轮、小型输送线从动滚轮、家电抽屉滑动支撑等场景，单批次生产需求量大，对成型一致性、尺寸公差控制有明确要求。设计阶段优先采用一模多腔的排布方案，模腔围绕浇注中心做对称布局，尽可能缩短每一个模腔到主浇道的流道长度，减少注塑过程中不同模腔的充型时间差，避免出现个别型腔填充不足、飞边、冷却速率不均导致的内应力变形问题。模仁部分采用整体式镶拼结构，成型滚轮外圆弧曲面的型腔做镜面抛光处理，降低塑料熔体充型时的流动阻力，同时保证成型后滚轮外圆的表面光洁度，减少后续二次抛光的工序成本。针对滚轮中心的安装轴孔位置，

　　设计了独立的镶针结构，镶针采用高耐磨模具钢制作，与模仁的配合间隙控制在0.02mm以内，既避免注塑时溢料产生飞边，也方便长期生产磨损后单独更换镶针，无需整体报废模仁，降低模具维护成本。冷却水道围绕每个模腔做环形排布，水道距离型腔壁的距离保持均匀，控制在15-20mm区间，保证每个滚轮成型时冷却速率一致，将成型周期控制在合理区间，同时避免因冷却不均导致的滚轮圆度超差，影响后续装配后的转动顺畅度。模具的分型面设置在滚轮的最大外圆轮廓位置，开模时动定模分离不会刮伤成型后的滚轮外表面，顶出结构采用顶块+顶针组合的方式，顶出力均匀分布在滚轮的非外观面，避免顶出时在滚轮表面留下顶痕，影响成品外观质量。

　　这套结构的安装边界适配常规200吨级卧式注塑机的模架安装尺寸，定位圈、浇口套尺寸符合通用注塑机的标准接口规格，上机安装时无需额外做转接配件，可直接装夹调试，适配通用PP、PA、ABS等常用滚轮塑料原料的注塑工艺参数，成型后的滚轮尺寸一致性稳定，外圆圆度公差可控制在0.05mm以内，中心安装孔的同轴度满足后续压装金属轴套的装配要求，批量生产时的良品率可保持在较高水平。
