盘形凸轮轮廓结构三维设计

　　在自动化送料、轻工包装、纺织机械等需要实现周期性往复动作的设备中，盘形凸轮是把旋转运动转化为指定规律直线或摆动动作的核心传动零件，其轮廓曲线的精度直接决定了从动件的动作时序是否匹配整机节拍，一旦轮廓加工偏差超差，就会出现动作卡滞、冲击异响、送料定位不准等问题，严重时甚至会撞坏工位上的工装夹具。

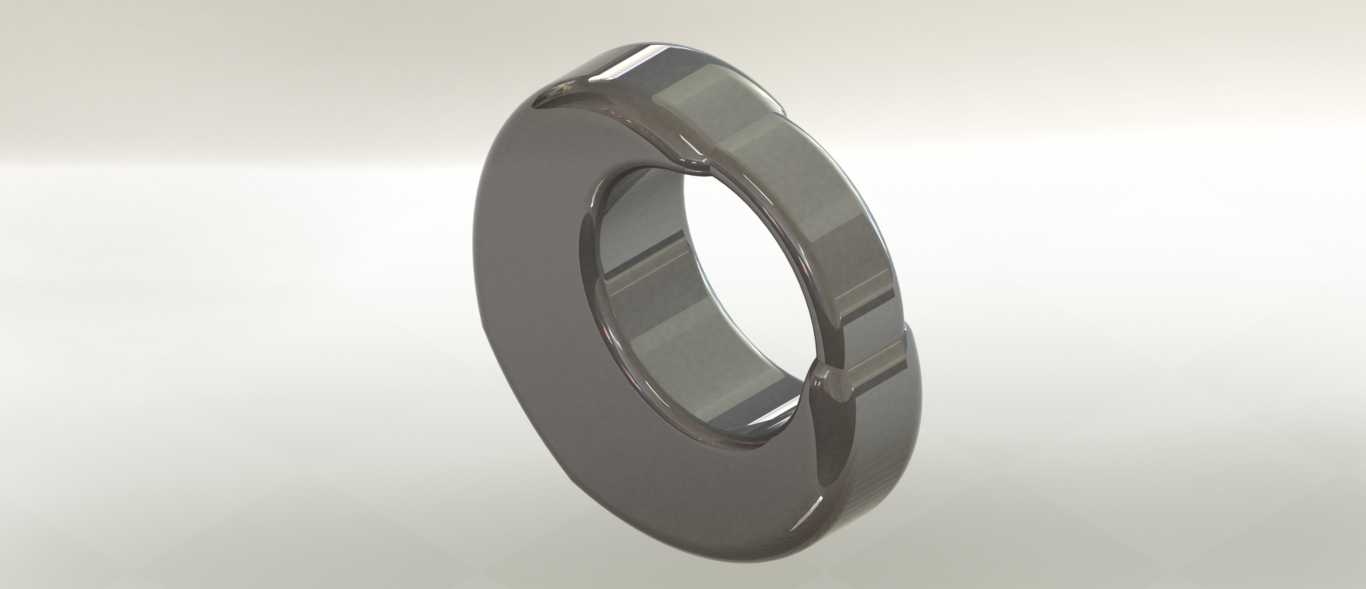

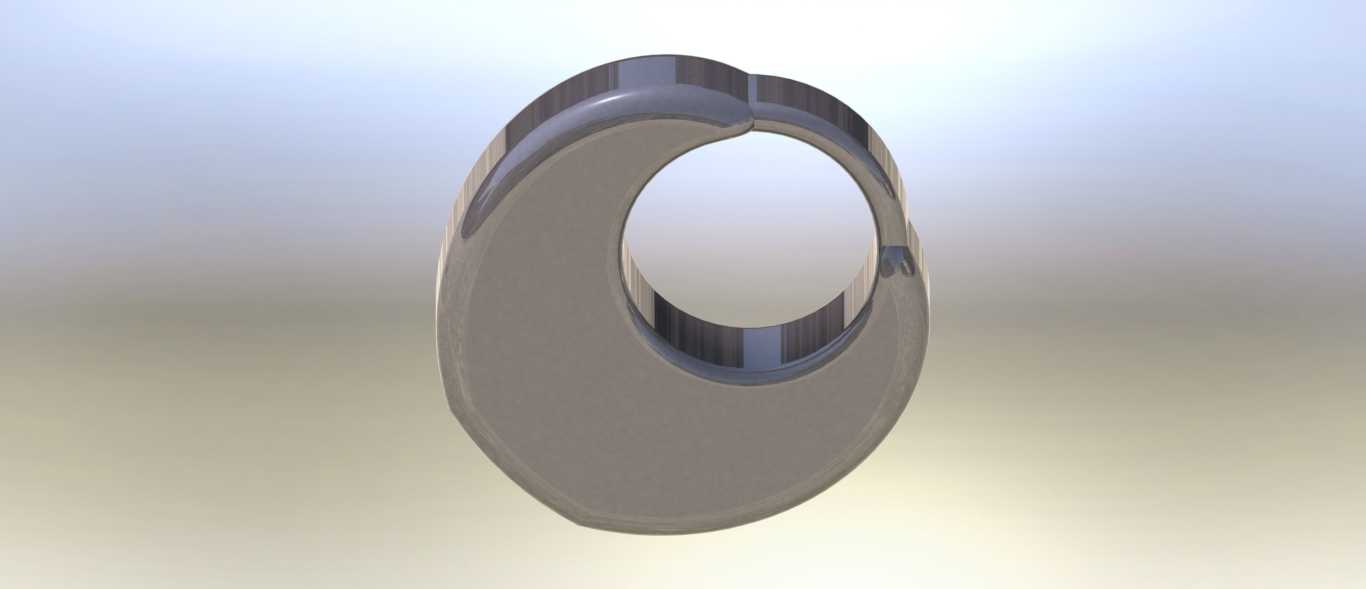

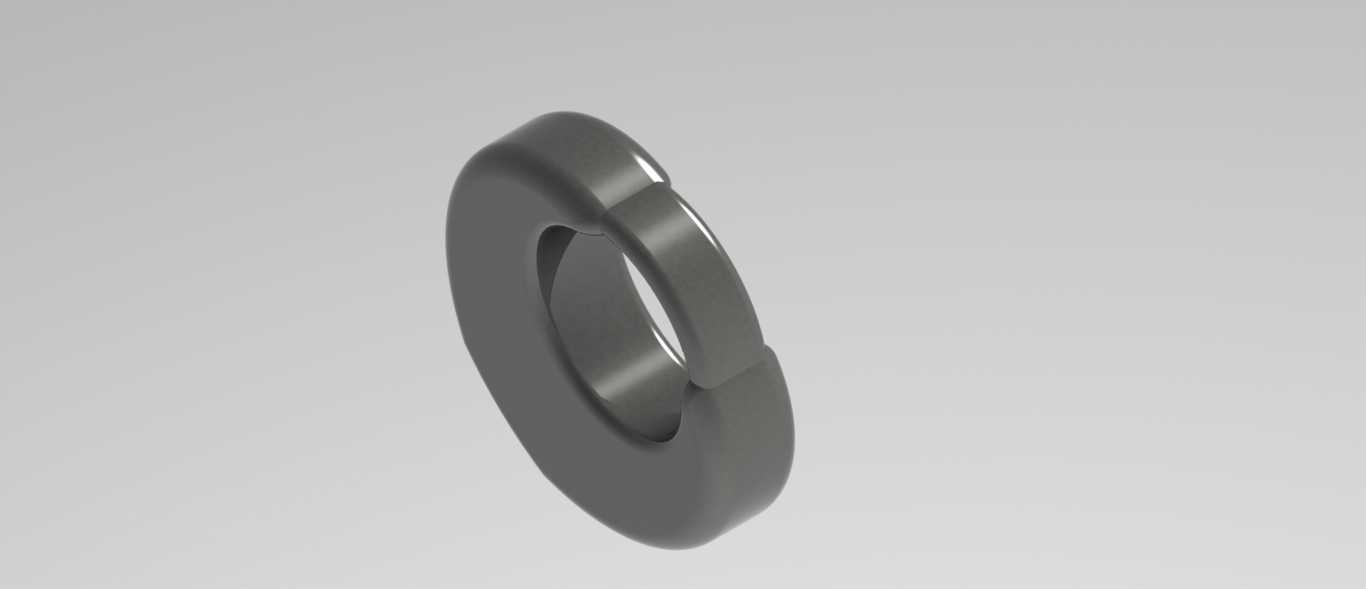

　　这款盘形凸轮的设计围绕从动件动作需求展开，基圆直径设定为25毫米，整体厚度30毫米，足够的厚度可以保证凸轮和从动件接触时的受力面宽度，降低接触应力，避免长期运行后轮廓面出现压痕磨损，同时30毫米的厚度也适配多数通用凸轮安装轴的轴套配合长度，不需要额外加装调整垫片来补偿轴向间隙。轮廓曲线的分段完全匹配从动件的动作时序：第一段120度转角对应从动件第一次上升行程，这段曲线采用等速运动规律设计，保证从动件上升过程速度平稳，适合需要匀速推送工件的工位；第二段30度转角对应从动件第二次上升行程，这段采用修正等加速等减速规律，减少行程起止点的刚性冲击，适配短行程快速抬升的动作需求；第三段120度转角对应从动件返回行程，曲线设计时特意放缓了回程末段的速度，避免从动件回落时撞击限位结构；剩余120度转角为近休止段，这段轮廓与基圆完全重合，保证从动件在该时间段保持静止，满足工位上工件加工、装配所需的停留时间。

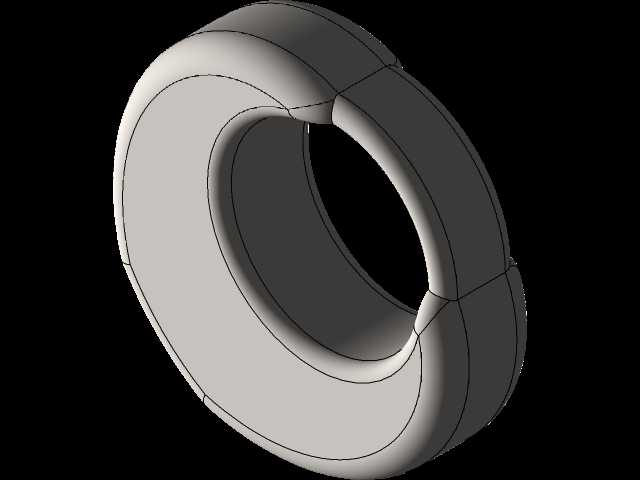

　　建模过程中，先通过参数化方程生成各段轮廓的样条曲线，对曲线衔接处做G1连续处理，避免出现尖点导致从动件运动时产生加速度突变，之后拉伸生成实体，对轮廓边缘做0.5毫米的圆角过渡，减少热处理后的应力集中，同时降低和从动件接触时的摩擦损耗。安装基准面设置在凸轮的端面，中心孔采用标准H7公差设计，可直接和对应直径的传动轴配合，通过键槽传递扭矩，安装时不需要额外做复杂的找正，只要保证端面和轴的垂直度即可。实际应用中，这款凸轮可适配平底从动件或者滚子从动件，搭配复位弹簧使用就能实现稳定的周期性动作，适合中低速运转的自动化设备，在小负载的送料、分拣、压合工位上，这种结构的凸轮维护成本低，磨损后更换方便，不需要复杂的调整就能恢复设备的动作精度。
