方形外框轴流散热通风机结构设计

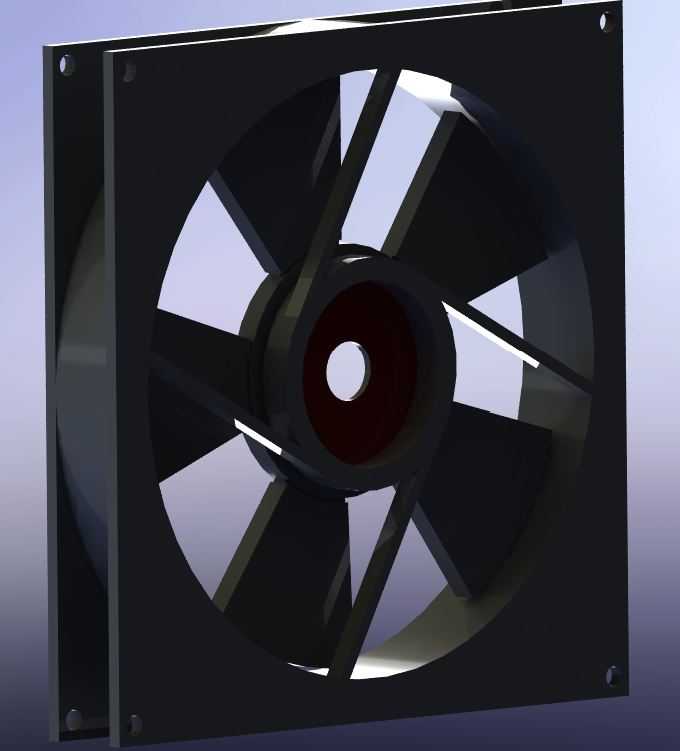

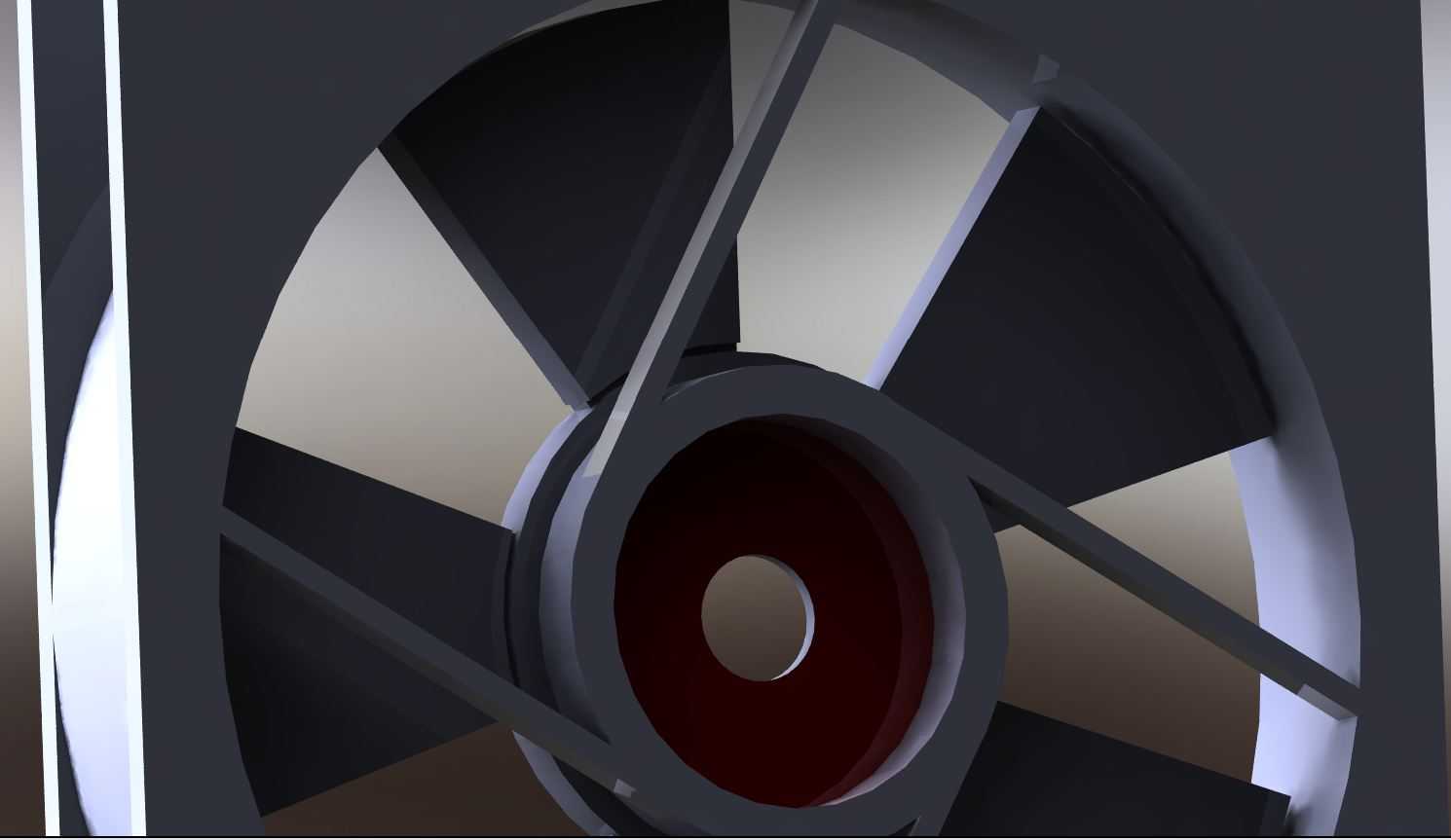

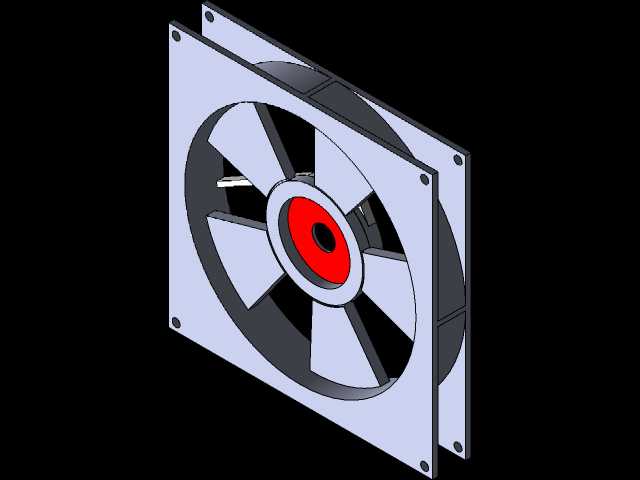

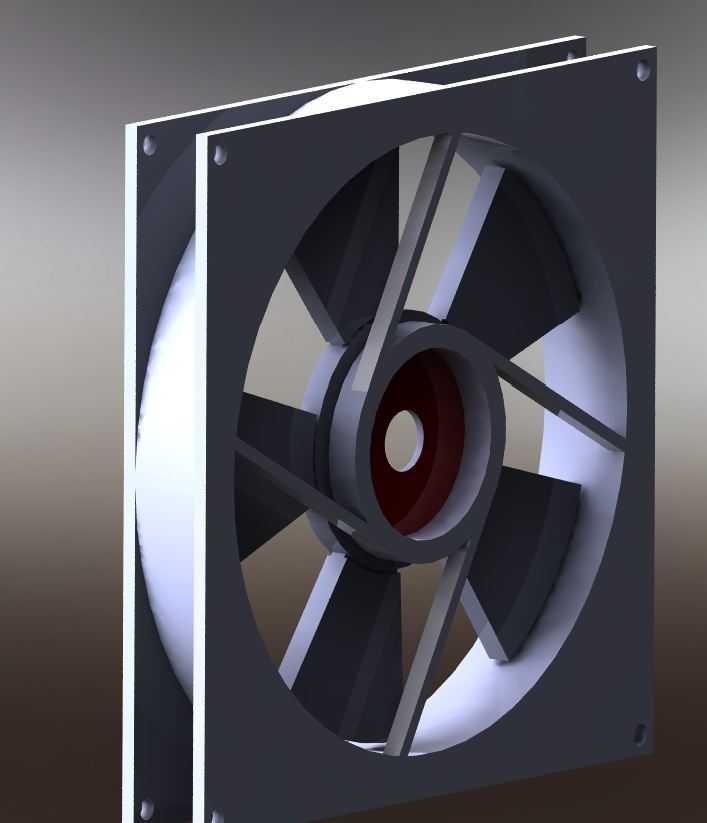

　　在工业电控柜、小型设备散热舱、通讯基站机柜这类对安装空间边界有明确限制的场景里，方形外框的轴流通风机一直是选型优先级很高的部件，这类部件不需要额外设计复杂的安装转接结构，直接依托外框的预留孔位就能完成快速固定，适配绝大多数标准机柜的预留安装位。从结构设计逻辑来看，这款通风机采用一体式方形外框结构，外框四个角预留了沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出外框平面，避免安装后与周边部件产生干涉，外框的内圈做了圆弧过渡导风结构，能减少气流进入风叶区域时的紊流损耗，提升送风效率。风叶采用七片等距分布的后倾式叶片设计，叶片根部与中心轮毂做了加厚过渡处理，能降低高速运转时的应力集中，避免长期运转出现叶片断裂的问题，

　　轮毂中心预留的轴孔可以直接适配常规的单相异步电机输出轴，不需要额外加工轴套，装配时直接压入配合即可完成风叶与电机的连接。实际应用中，这类通风机主要承担密闭舱体内的热交换功能，通过定向气流流动把舱体内电气元件工作产生的热量带出舱外，让舱内温度维持在元器件允许的工作区间，避免高温导致的元件性能衰减、寿命缩短问题。设计时需要重点关注外框的外形尺寸与安装孔的中心距参数，要匹配对应安装场景的标准开孔尺寸，同时风叶的外缘与外框内壁的间隙要控制在合理范围，间隙过大会产生气流回流降低风压，间隙过小则容易因为运转震动出现风叶擦碰外框的故障。另外叶片的扭角经过反复校核，在保证足够送风量的前提下，尽可能降低运转时的气流噪音，

　　适配对噪音控制有要求的室内设备使用场景。外框采用硬质工程塑料注塑成型，本身具备不错的绝缘性能，安装在带电的机柜内部时，不需要额外做绝缘隔离处理，能减少装配工序，同时塑料材质本身的抗锈蚀特性，也让这款通风机可以在湿度偏高的工况环境下长期使用，不会像金属外框部件那样容易出现锈迹污染周边元件的问题。中心轮毂的内孔做了键槽预留，可以传递更大的扭矩，避免风机启动瞬间风叶与电机轴出现相对滑动，保证动力传输的稳定性。
