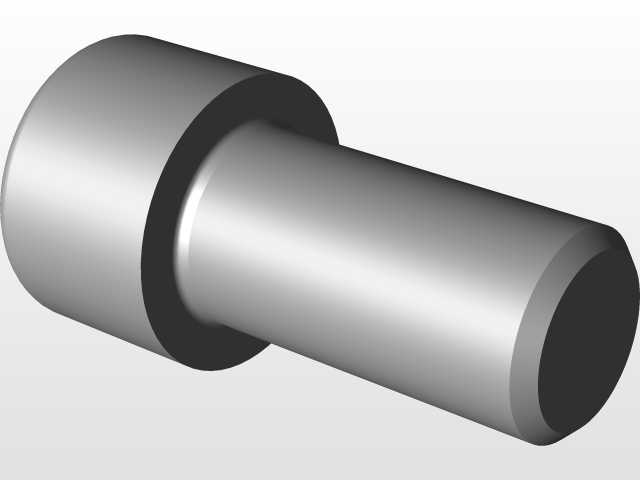

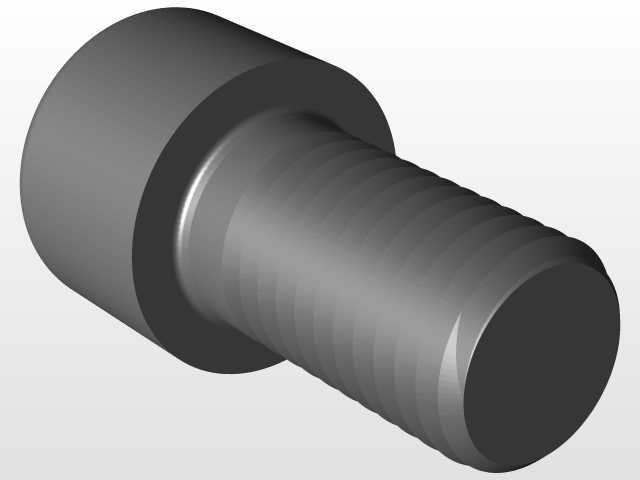

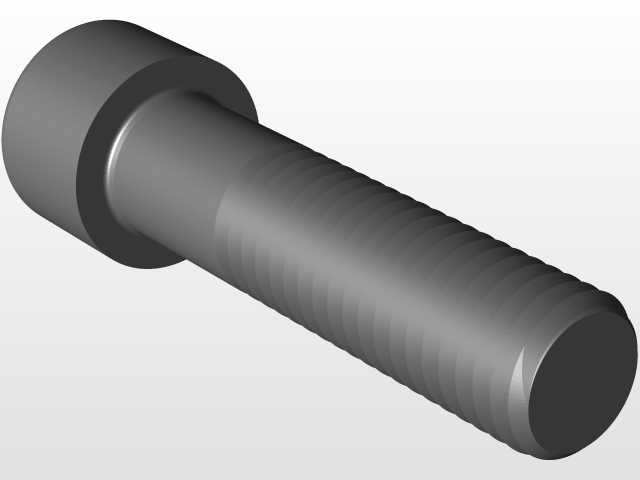

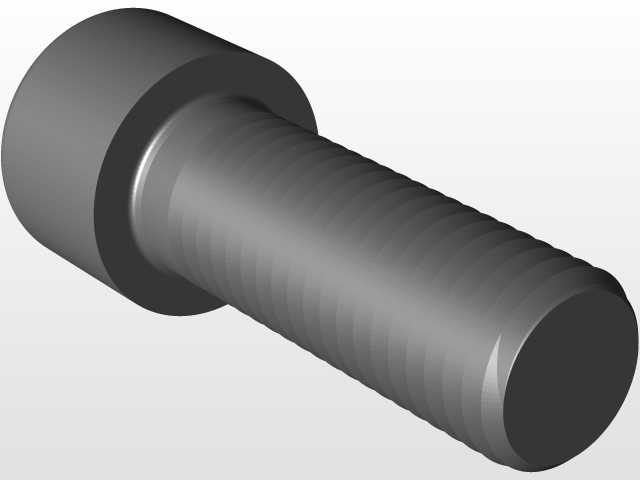

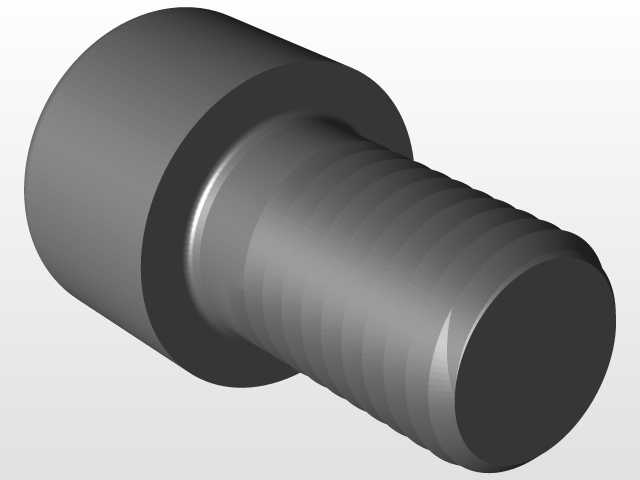

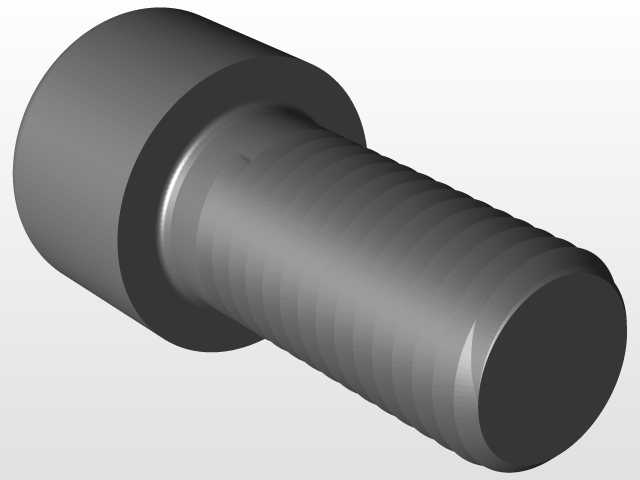

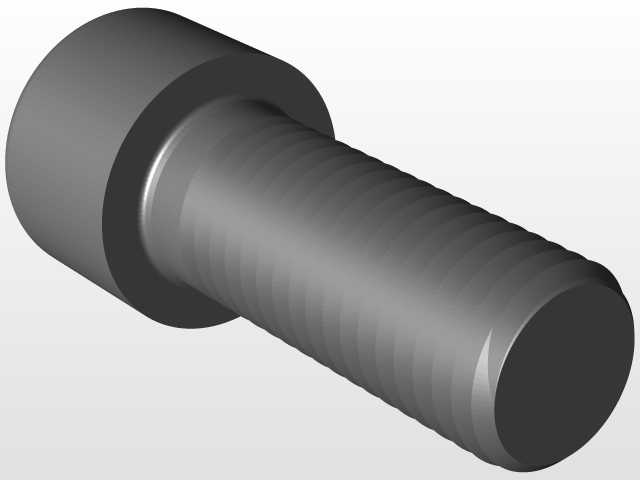

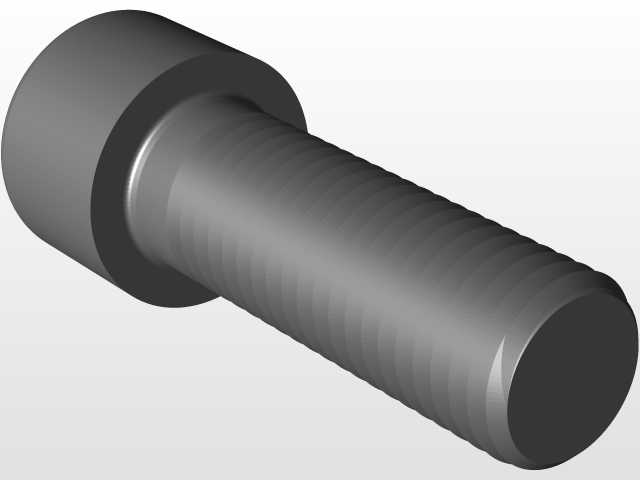

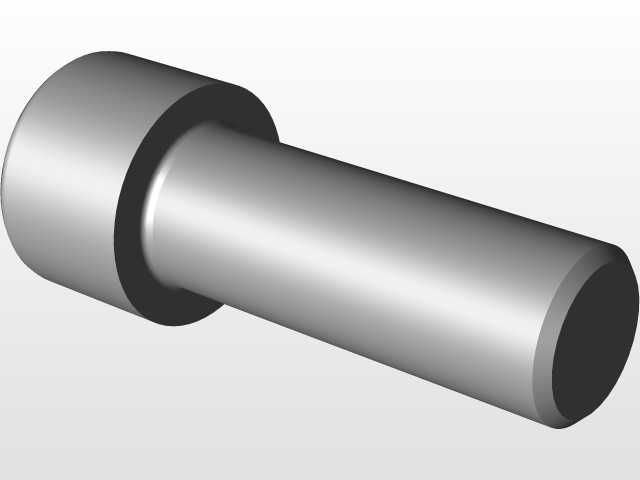

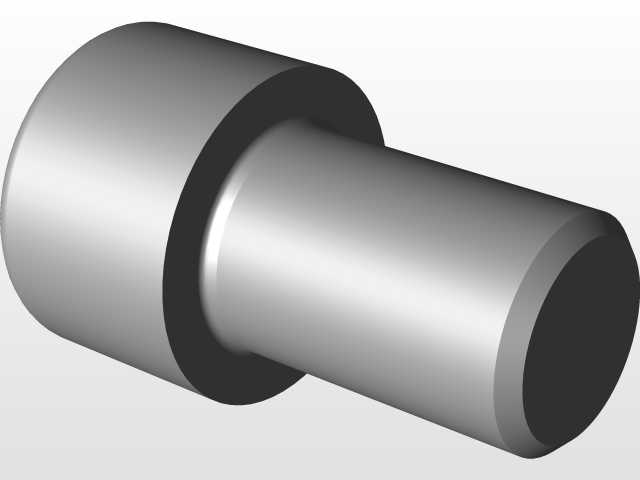

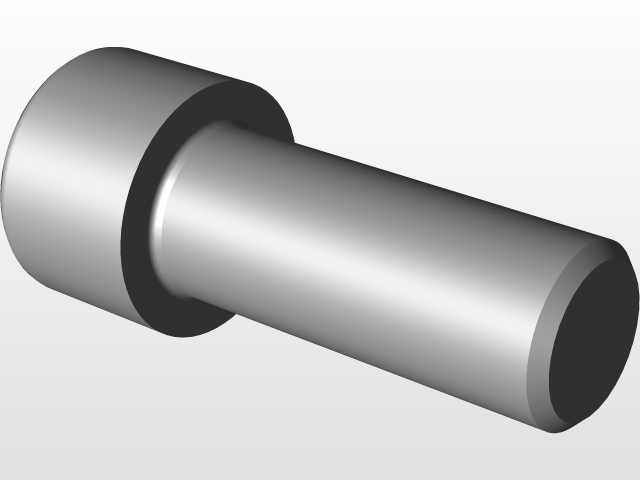

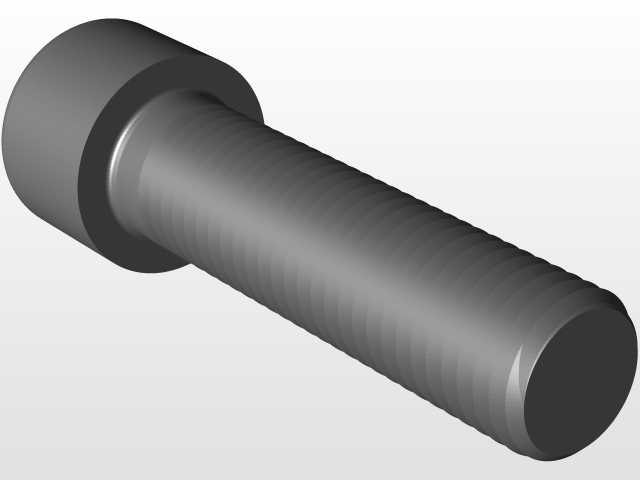

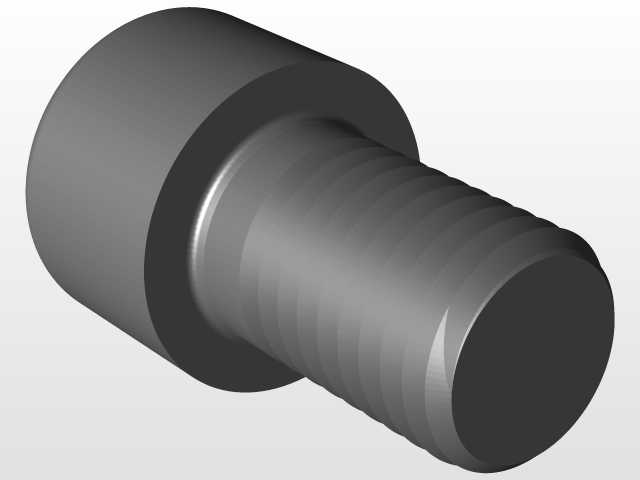

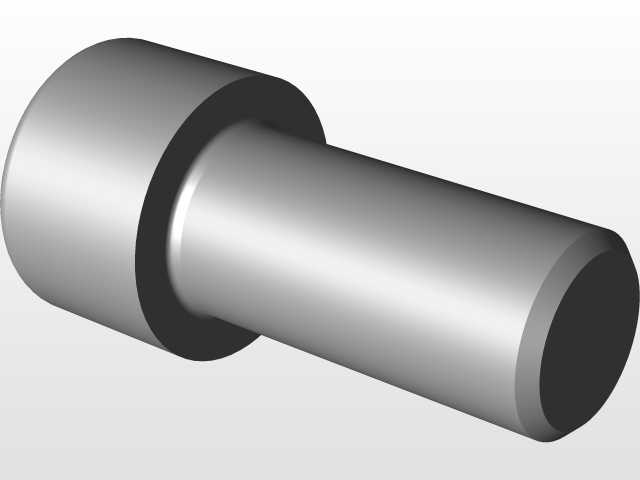

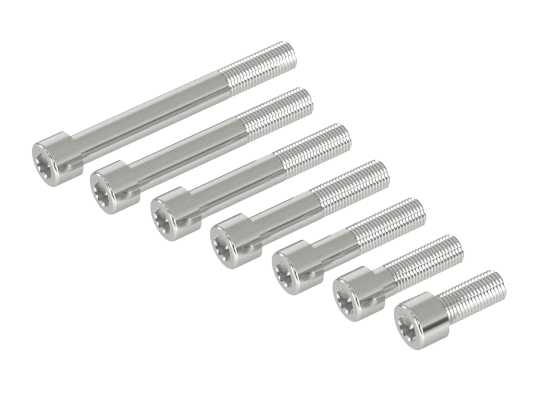

M16至M24规格DIN912内六角圆柱头螺钉

　　在重型机械装配、大型工装夹具搭建、钢结构连接副配套等对紧固件强度与安装空间有明确要求的场景中，DIN912标准的内六角圆柱头螺钉是应用频次极高的连接件类型，本次覆盖M16到M24的大规格区间，恰好对应中重载连接的选型需求。这类螺钉的头部采用圆柱型内六角驱动结构，相比外六角紧固件，安装时所需的扳手操作空间更小，能够在沉孔、狭窄装配腔体内完成锁紧作业，头部外圆与安装沉孔的配合间隙可控制在0.2-0.5mm区间，既保证装配定位精度，也能避免头部突出安装面带来的干涉风险。从设计逻辑来看，该系列螺钉严格遵循德标DIN912的尺寸公差要求，杆部采用半螺纹结构设计，光杆段直径与螺纹大径保持一致，当连接件存在通孔装配需求时，

　　光杆段可与通孔形成过渡配合，承受横向剪切载荷时的受力表现优于全螺纹结构，适合用于有定位要求的连接部位。不同长度规格的螺钉螺纹段长度做了梯度匹配，M16规格的螺纹段长度随总长按标准比例设置，M24大规格的螺纹段则兼顾拧入深度与光杆受力段的比例，避免螺纹段延伸到剪切受力面造成应力集中。安装边界方面，圆柱头的头部高度、内六角对边尺寸均严格匹配标准参数，设计沉孔时可直接调用对应规格的沉孔深度、孔径参数，无需额外校核头部容纳空间；螺纹公差采用6g级通用配合精度，可适配常规6H级内螺纹孔，装配时可根据载荷等级选择8.8级、10.9级或12.9级的强度等级，满足不同工况下的预紧力要求。在实际设备应用中，这类大规格内六角螺钉常用于机床床身拼接、

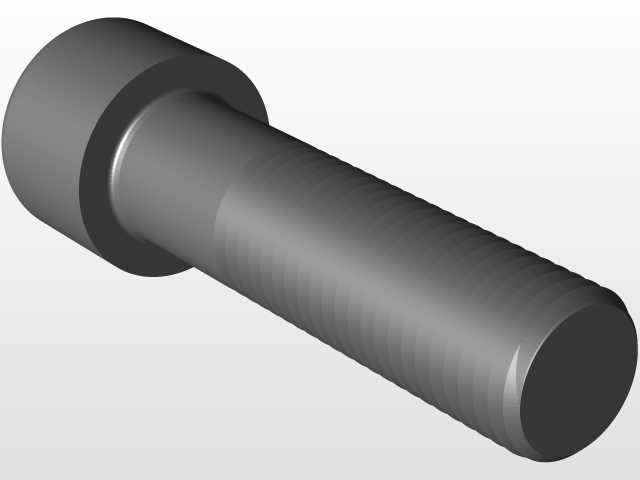

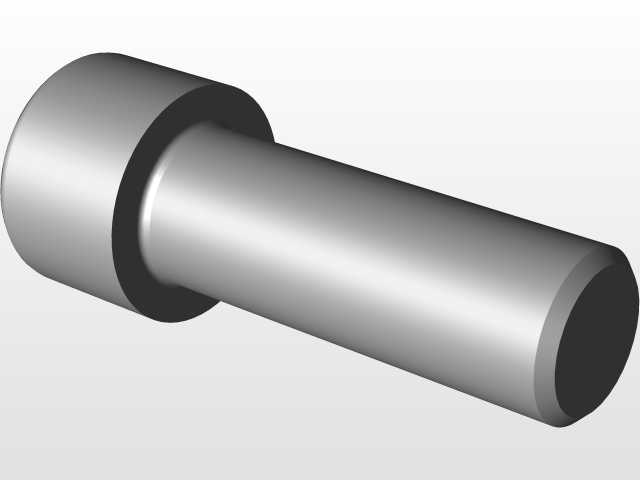

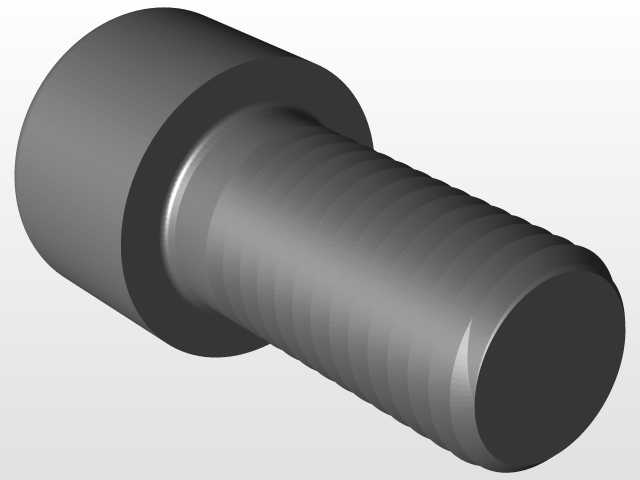

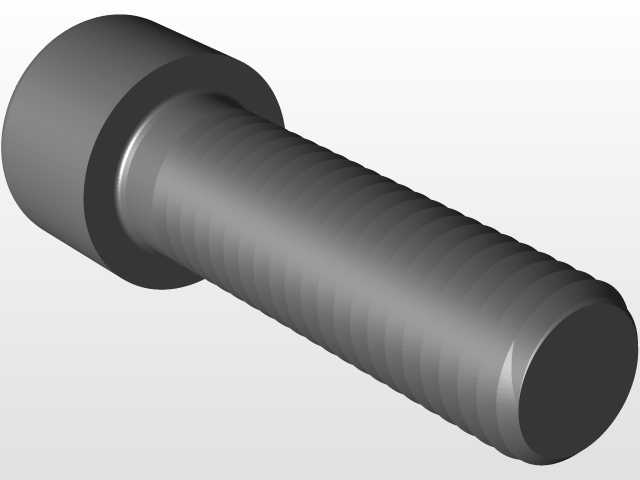

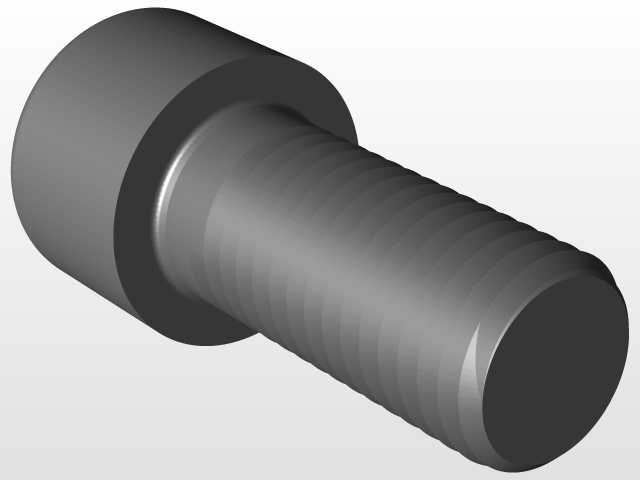

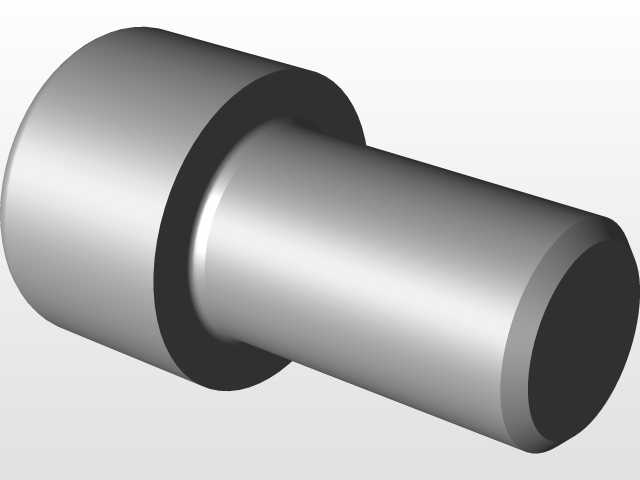

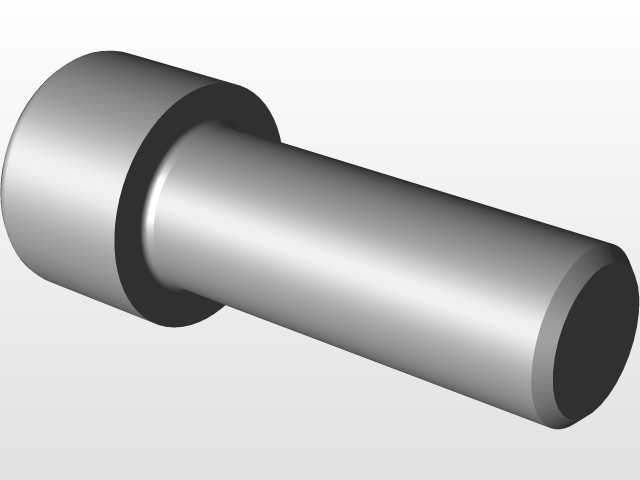

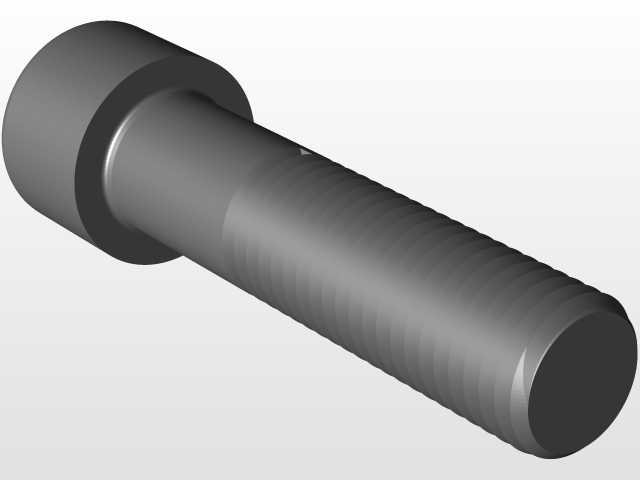

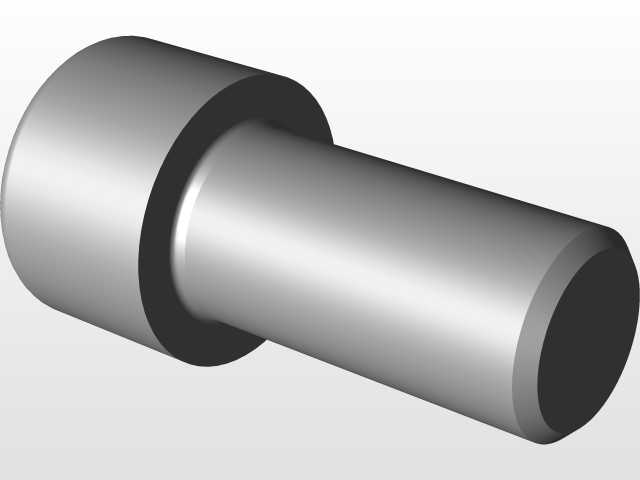

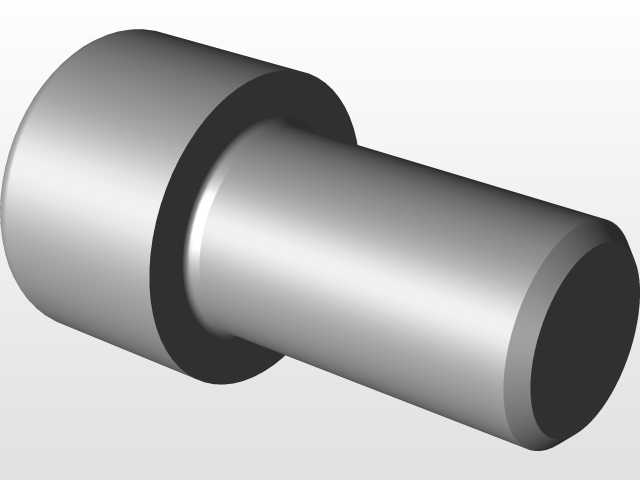

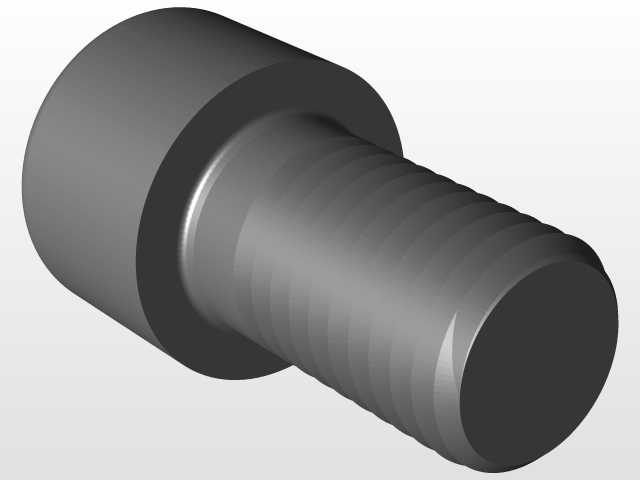

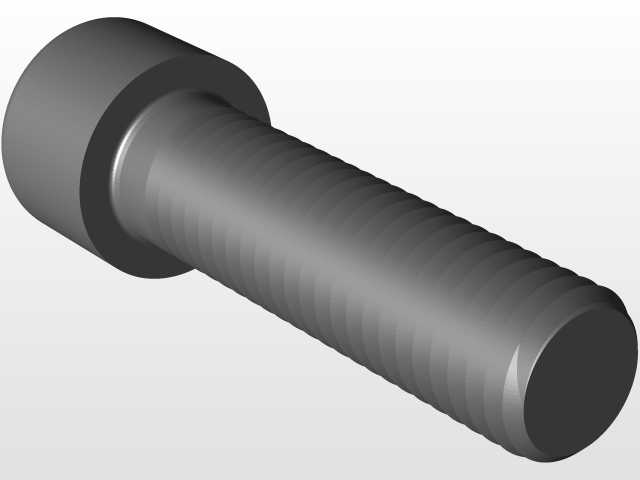

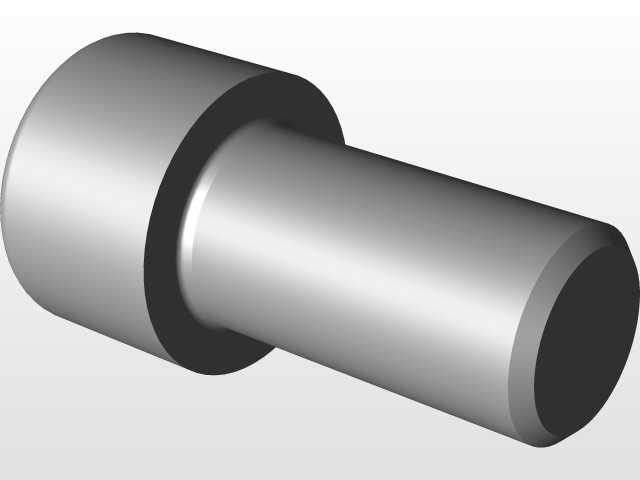

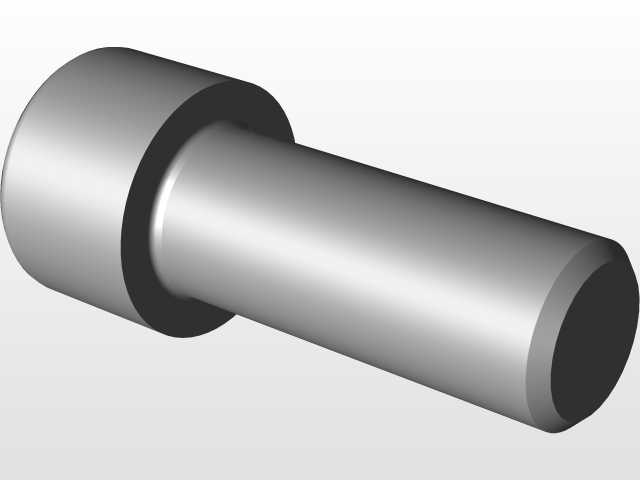

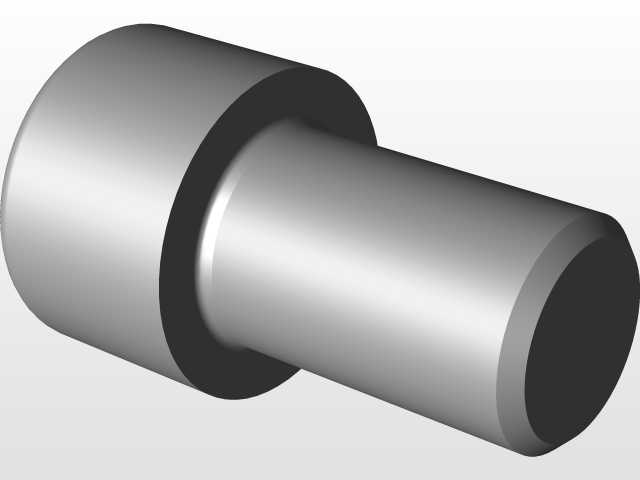

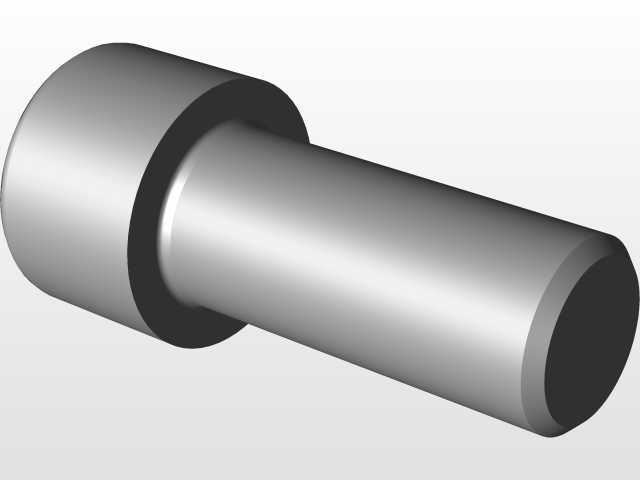

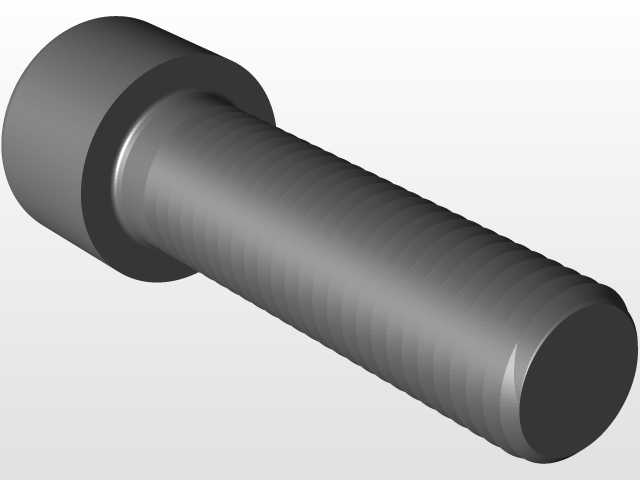

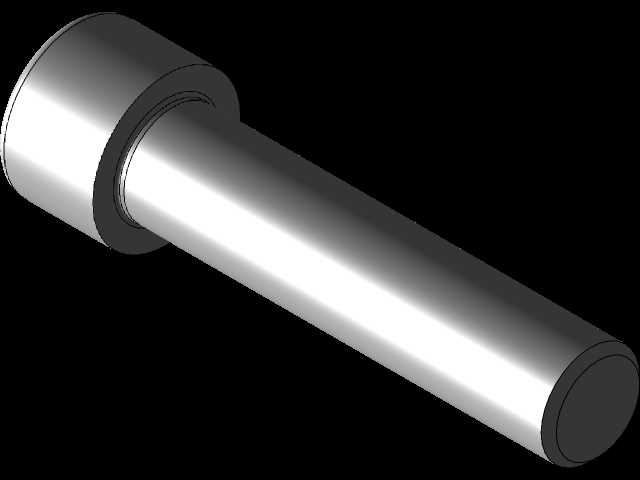

　　大型液压阀块组装、重载输送线机架连接、模具模板锁紧等场景，相比同规格外六角螺栓，其头部的圆柱外形可在安装后形成更平整的装配面，减少积尘、挂擦等问题，内六角驱动的受力方式也能在大扭矩锁紧时减少扳手滑脱的风险，提升装配作业的安全性。建模过程中对螺纹收尾、头部内六角的倒角、杆端的倒角细节都做了还原，可直接用于装配干涉检查、紧固件BOM统计、装配工艺模拟等环节，不同规格的模型可按公称直径、长度快速调用，适配不同的设计选型场景。
