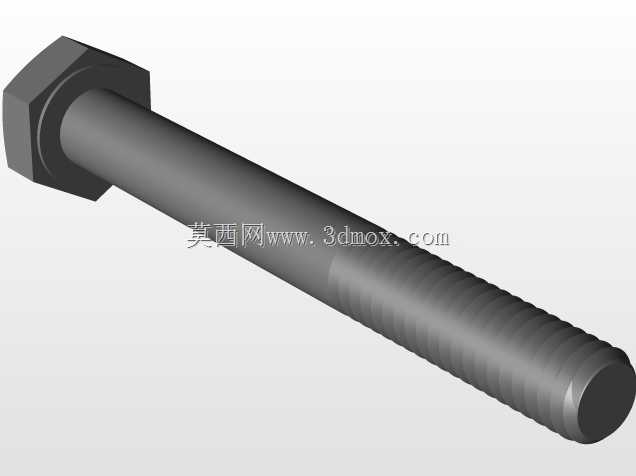

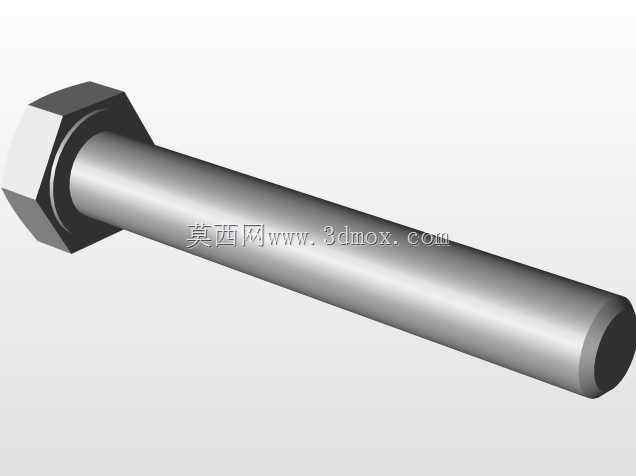

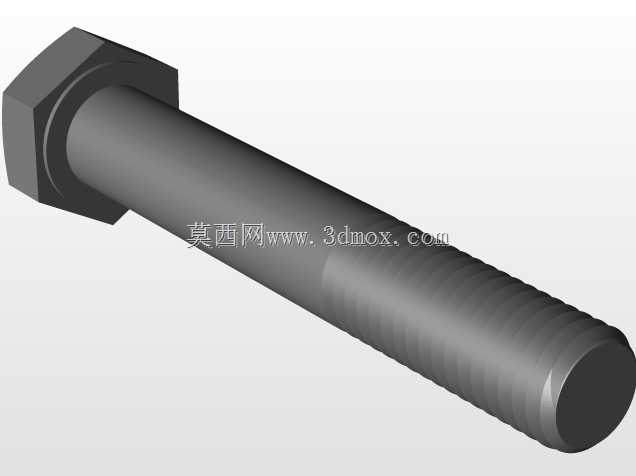

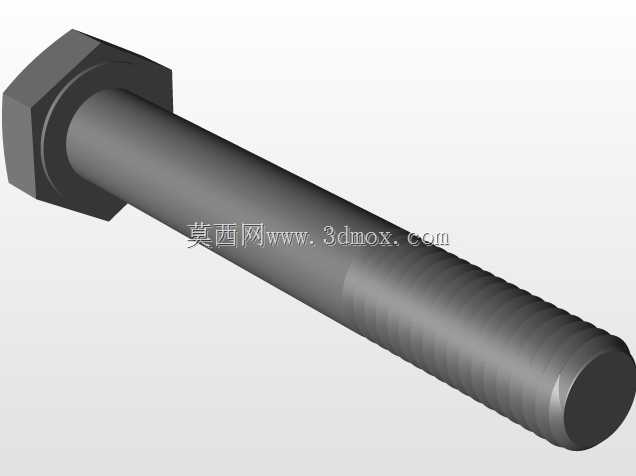

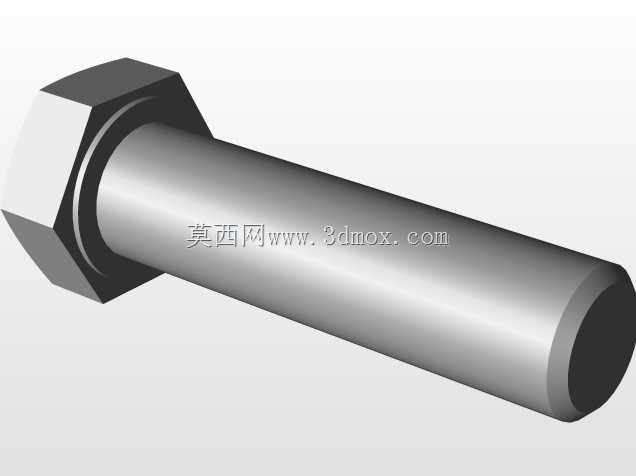

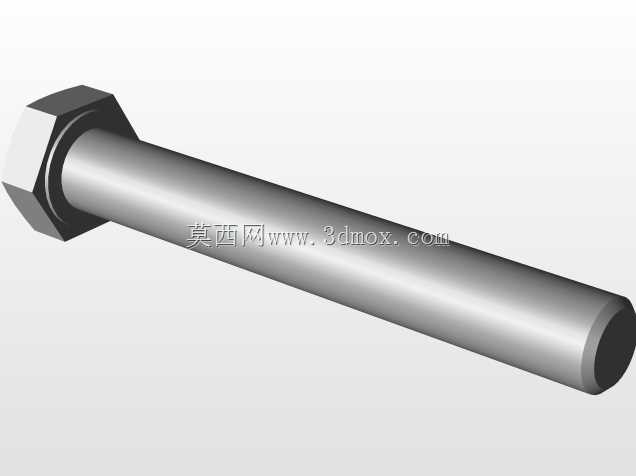

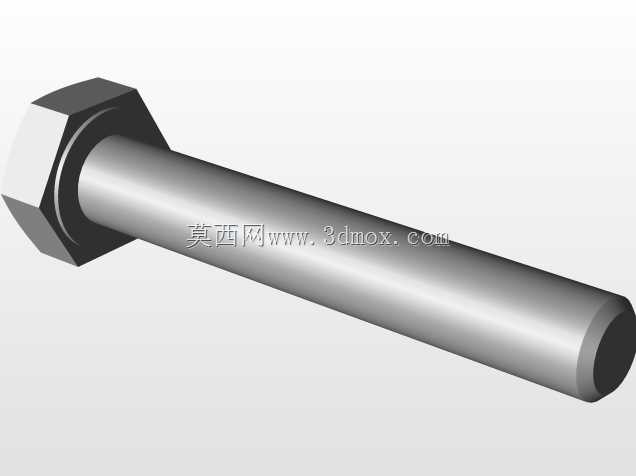

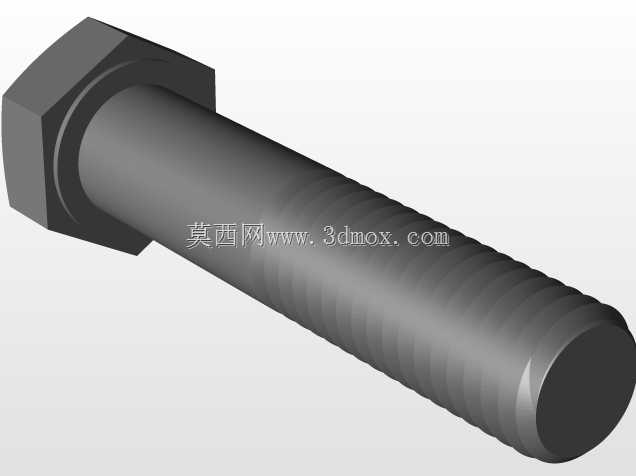

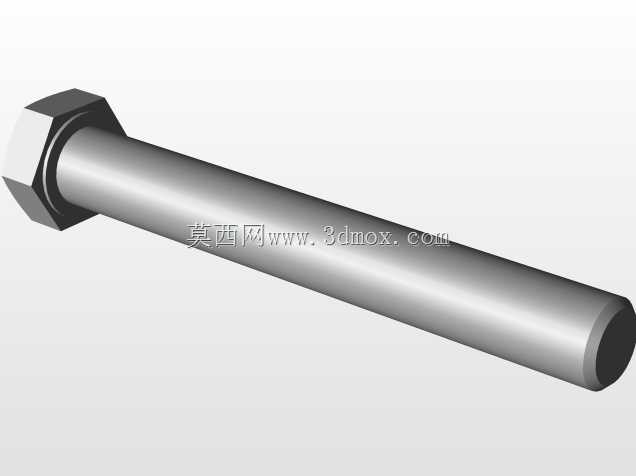

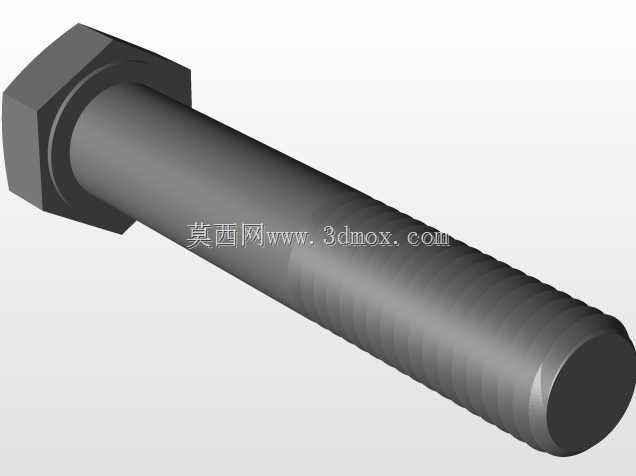

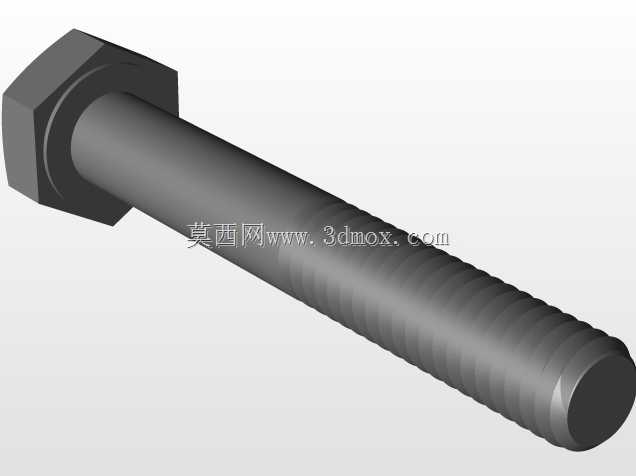

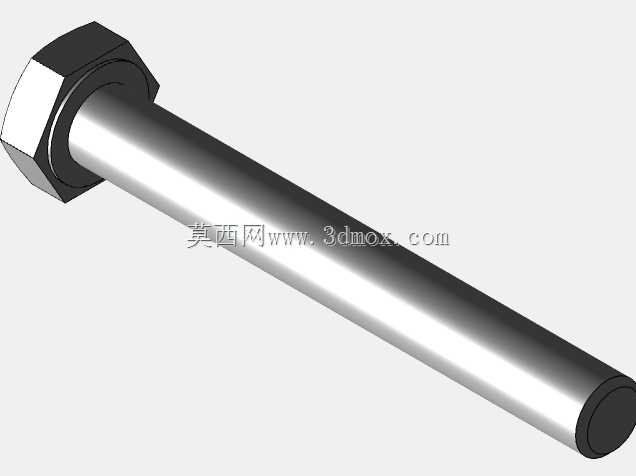

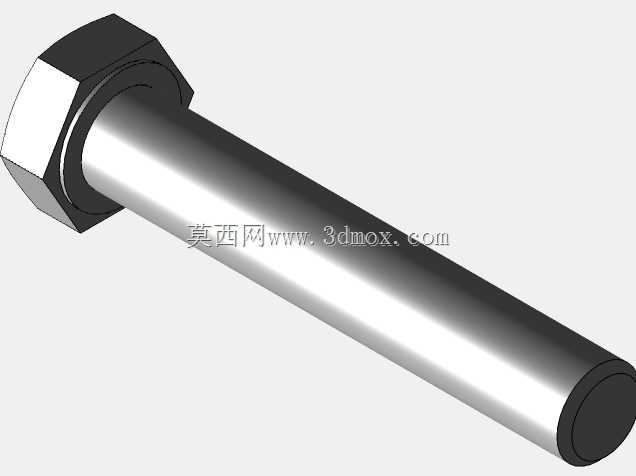

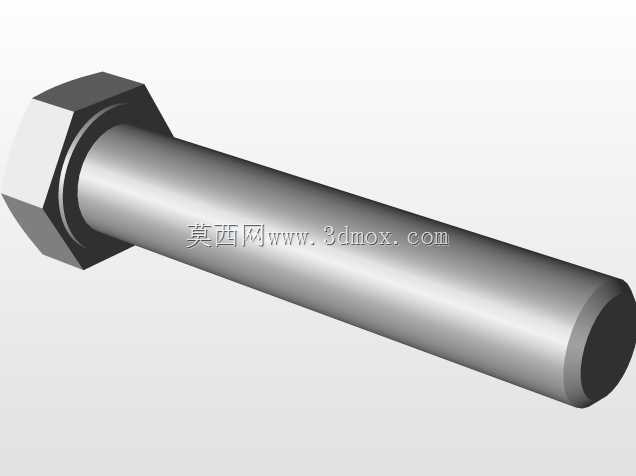

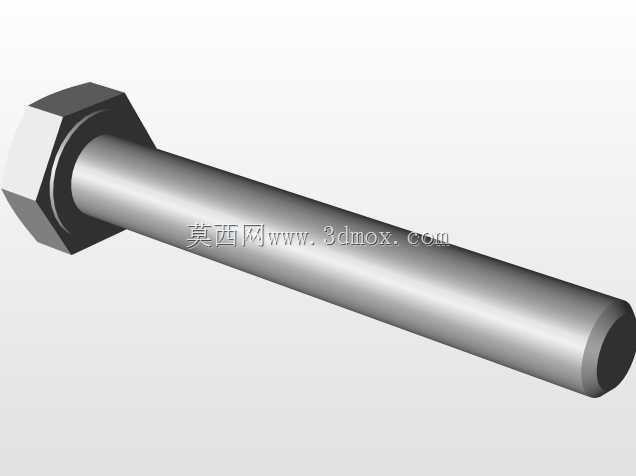

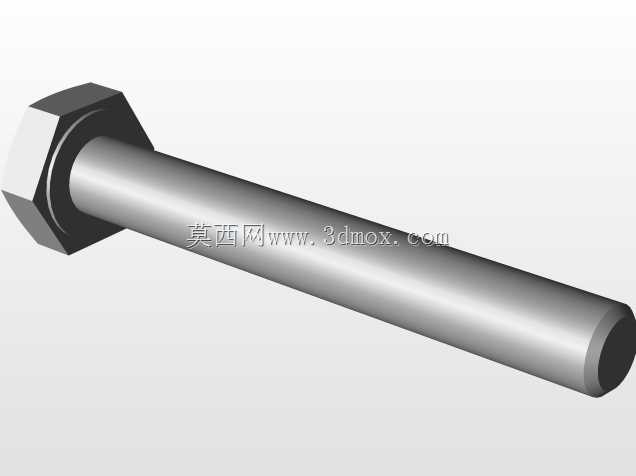

DIN931标准外六角半牙螺栓系列

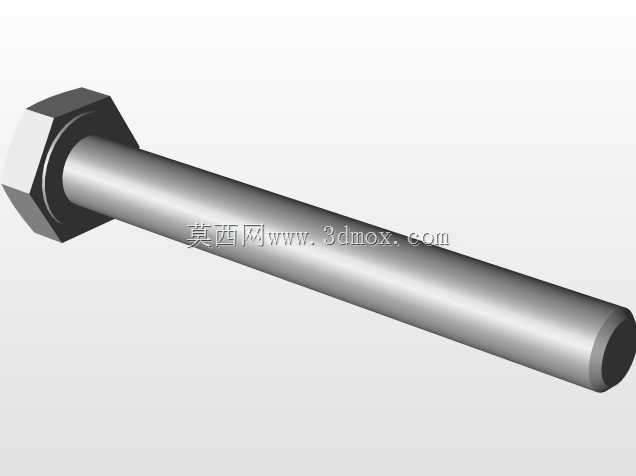

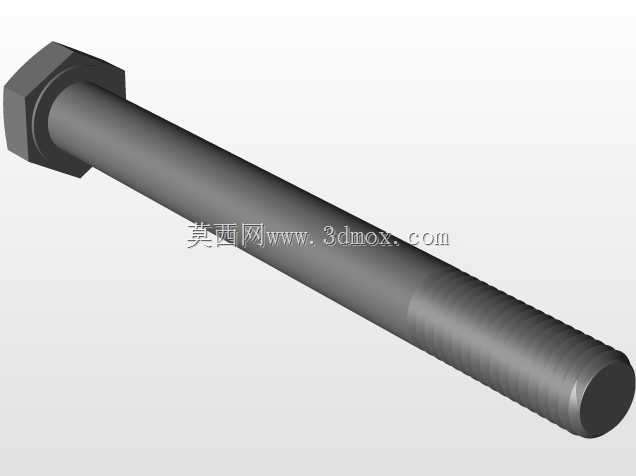

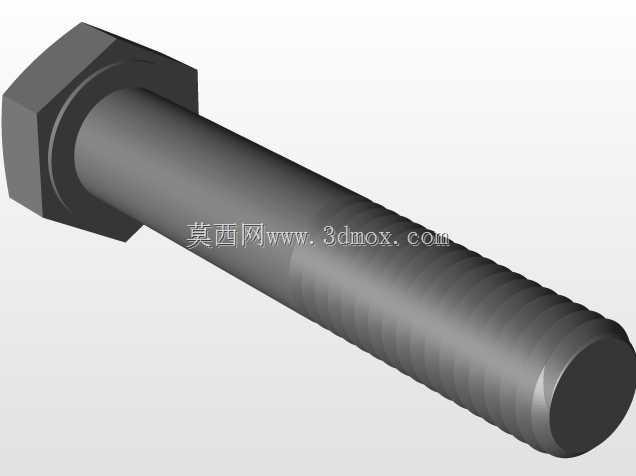

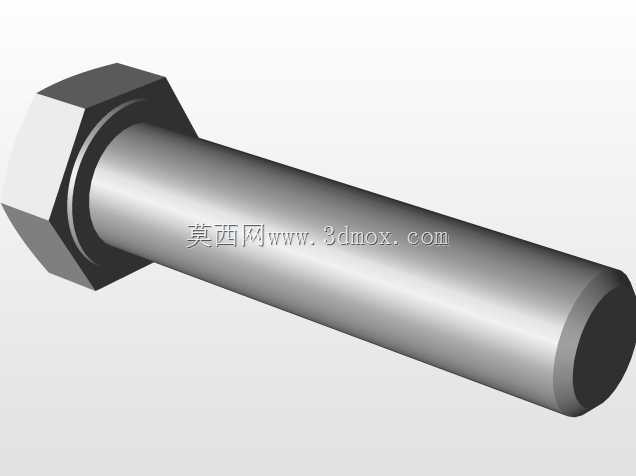

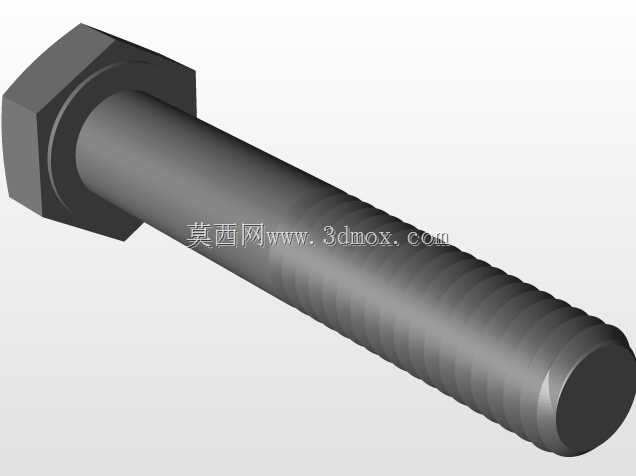

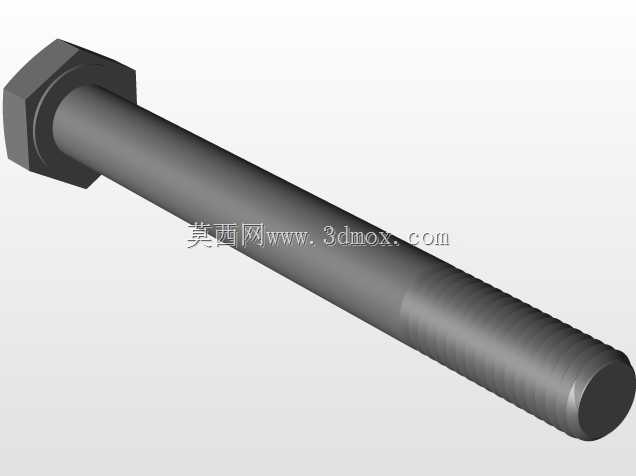

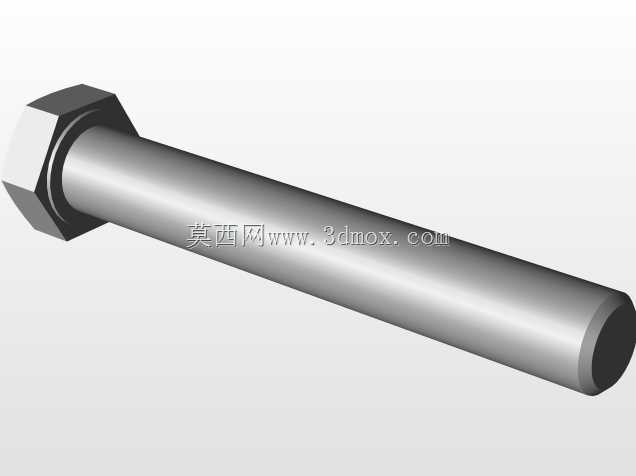

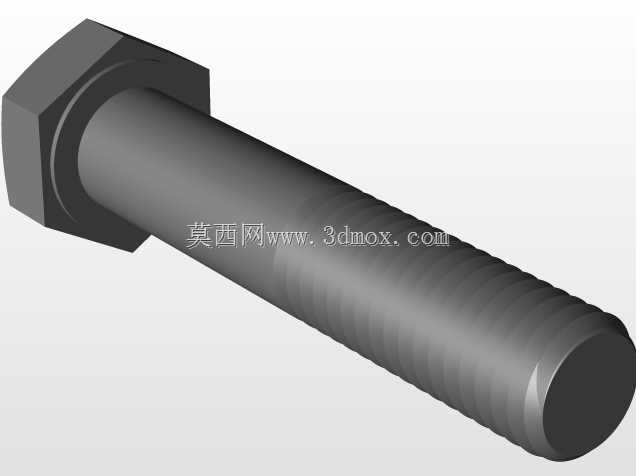

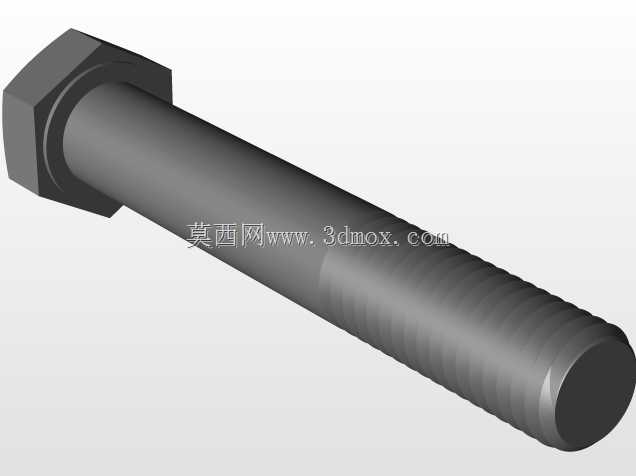

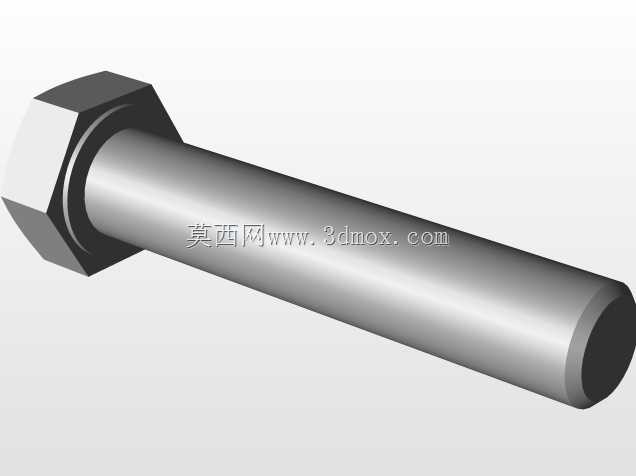

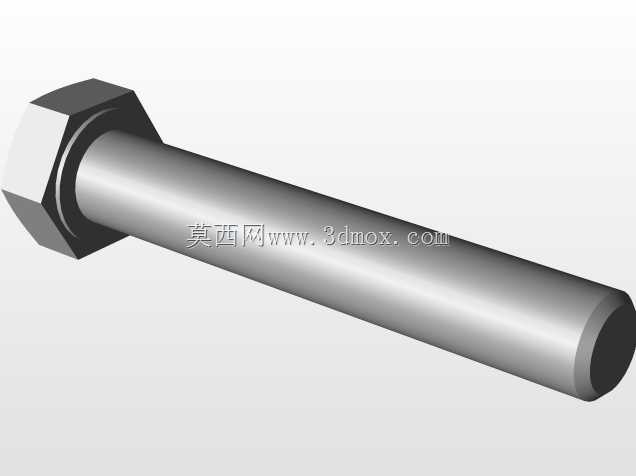

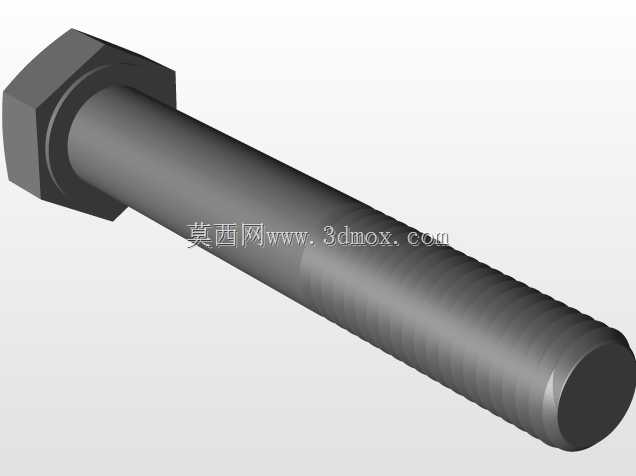

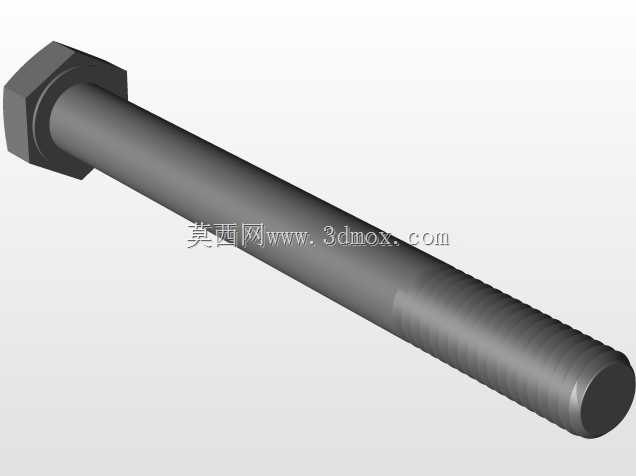

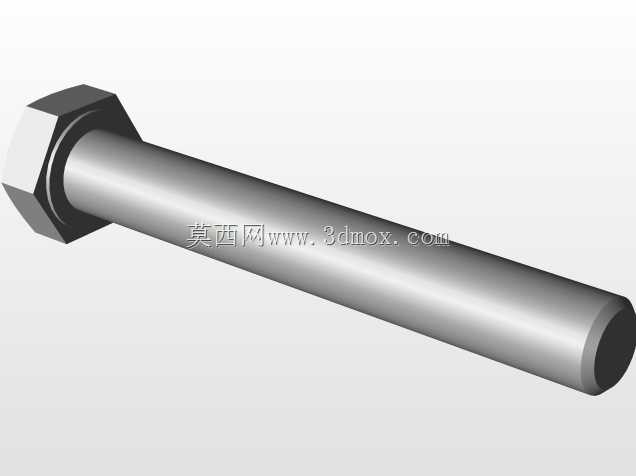

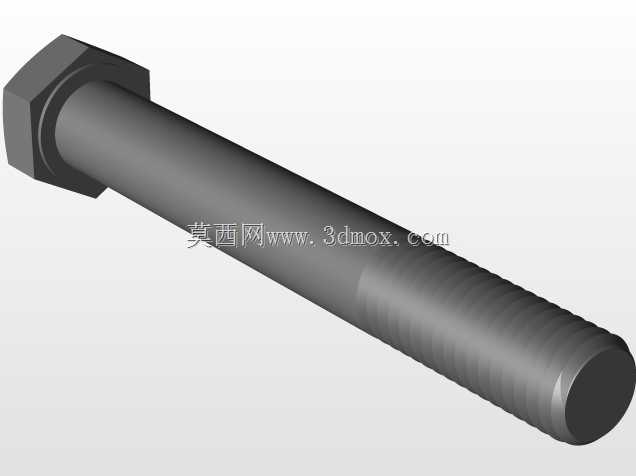

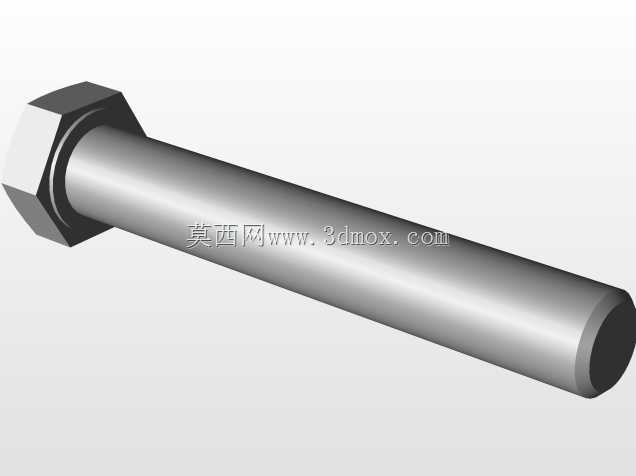

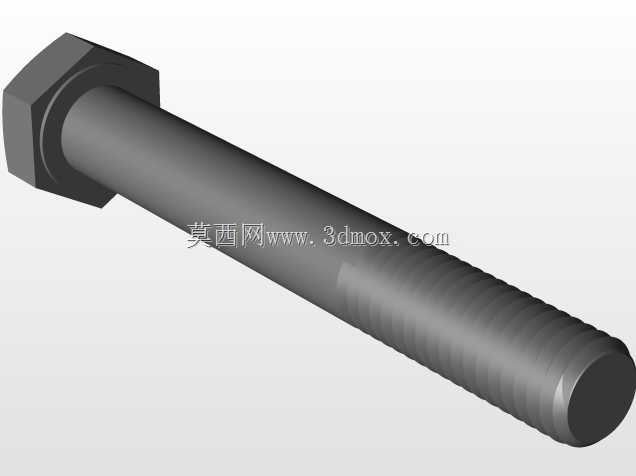

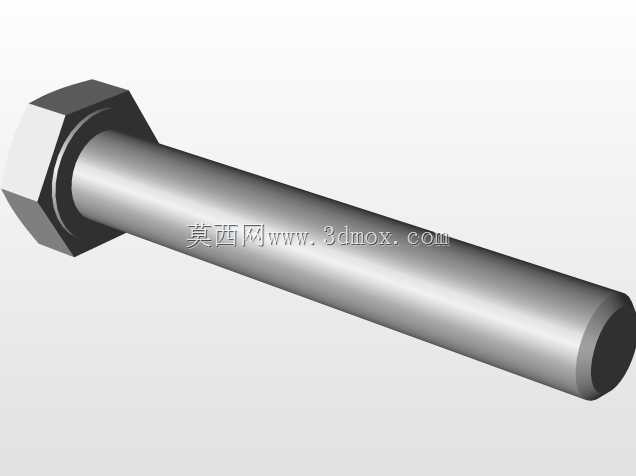

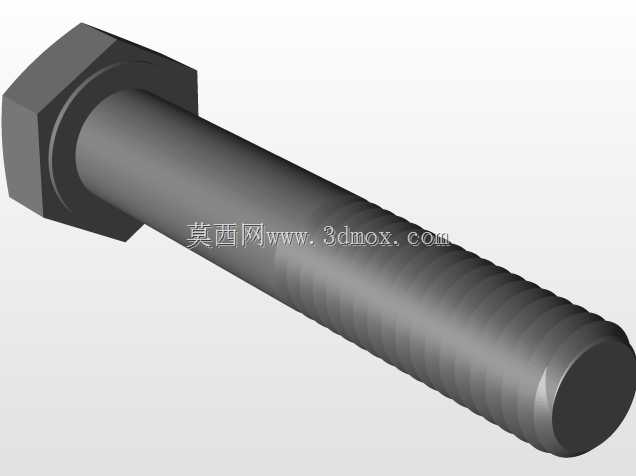

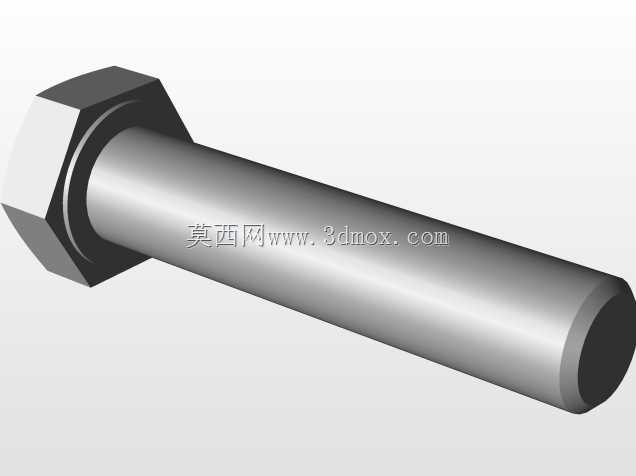

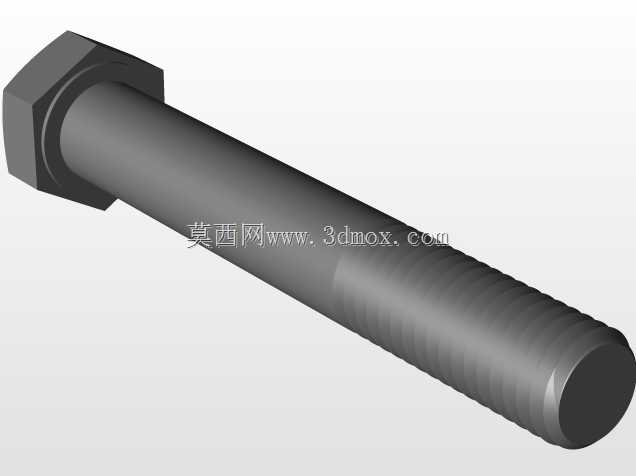

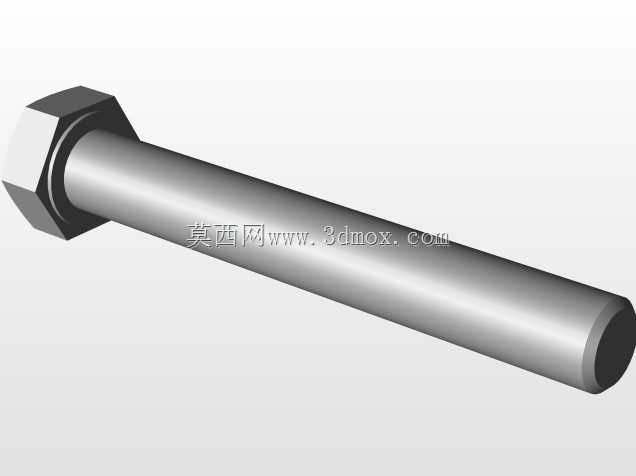

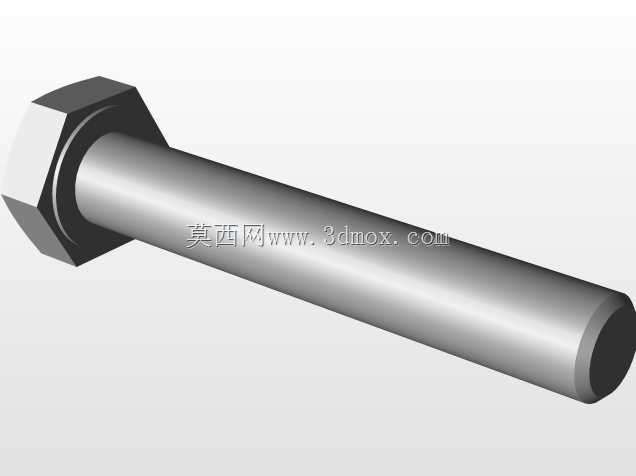

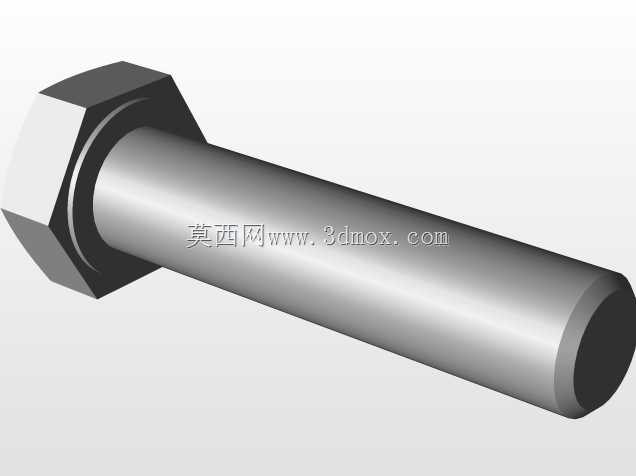

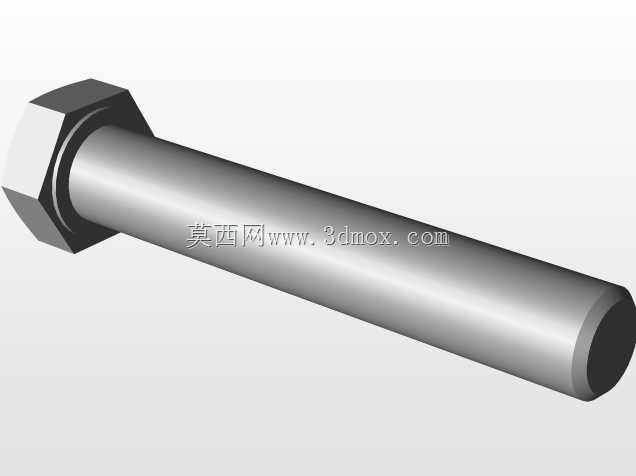

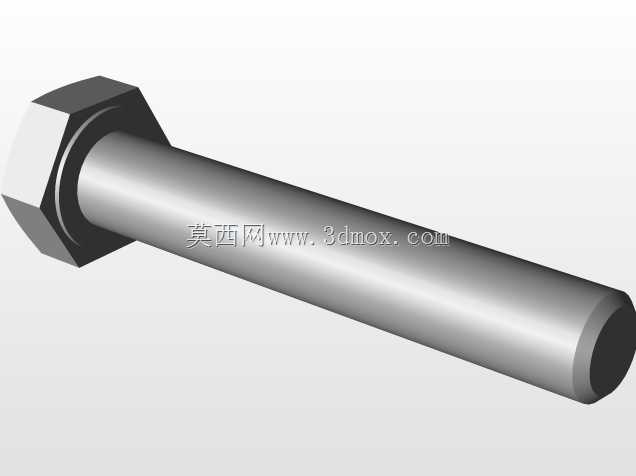

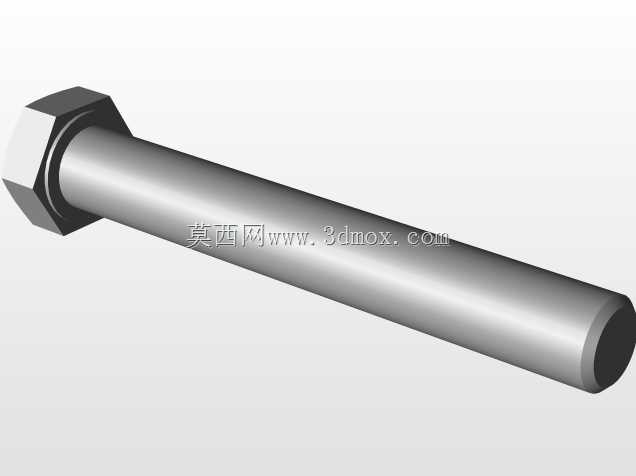

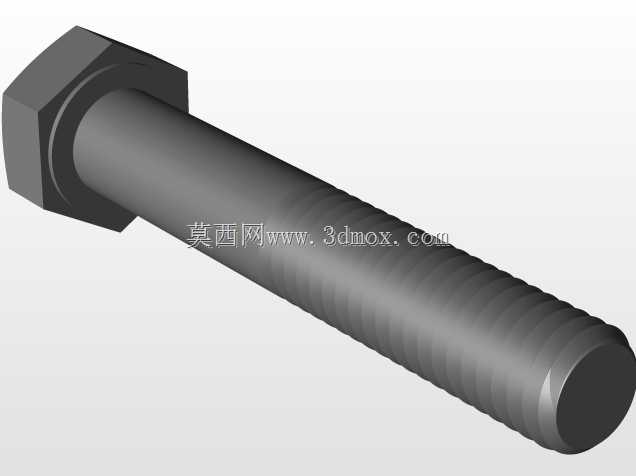

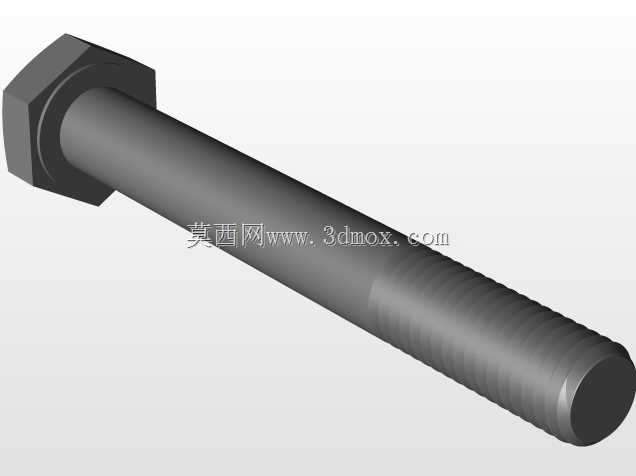

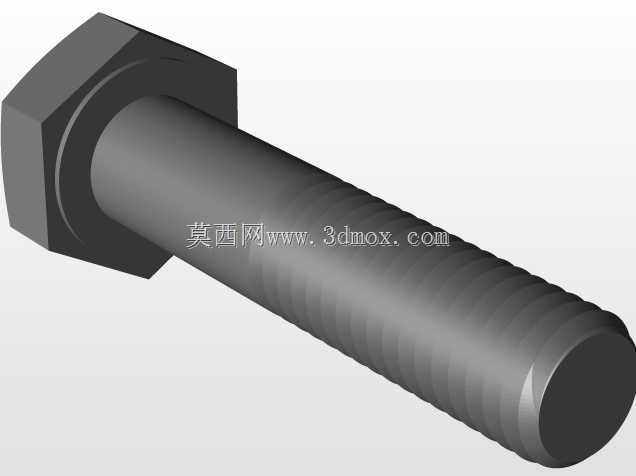

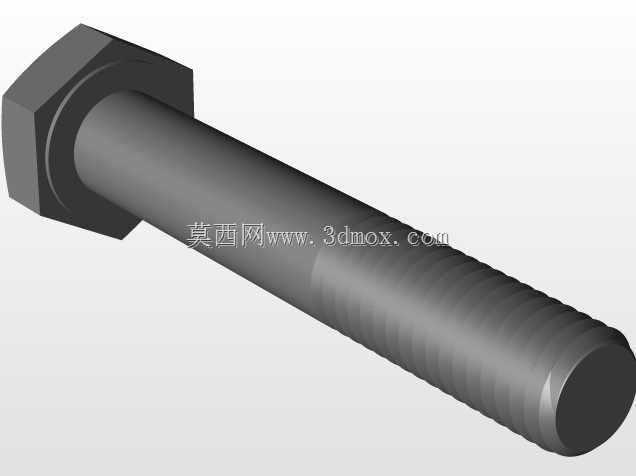

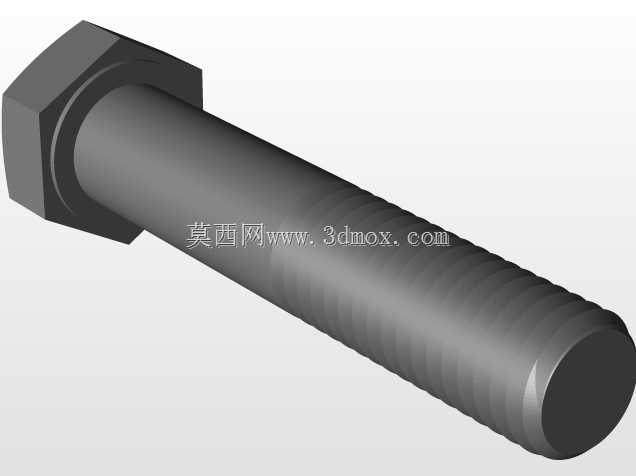

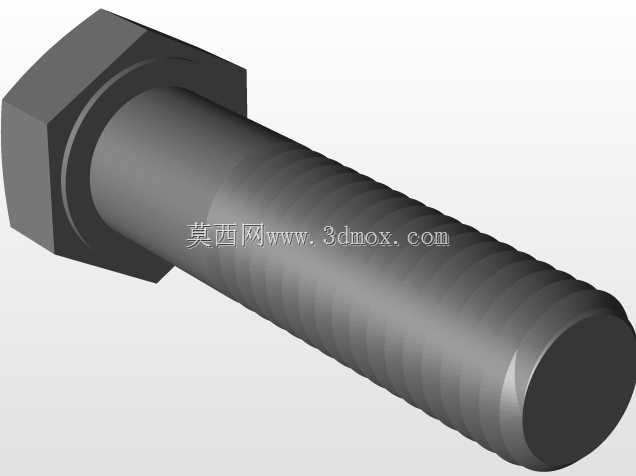

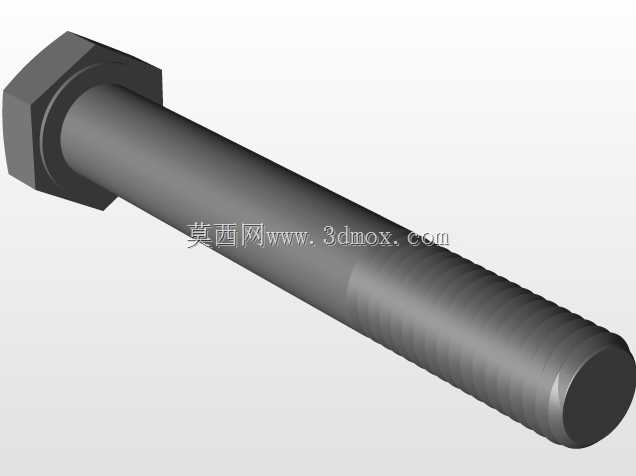

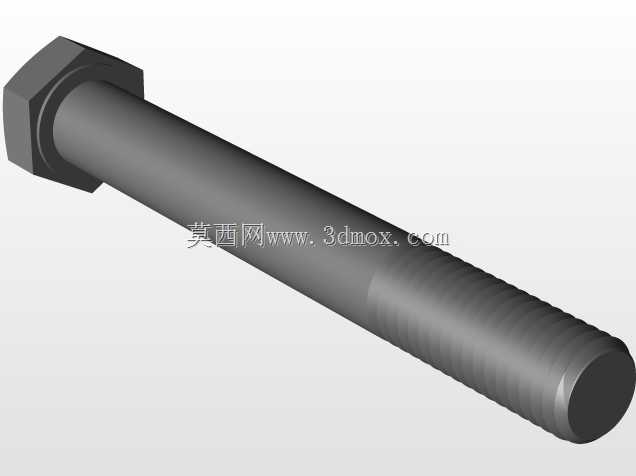

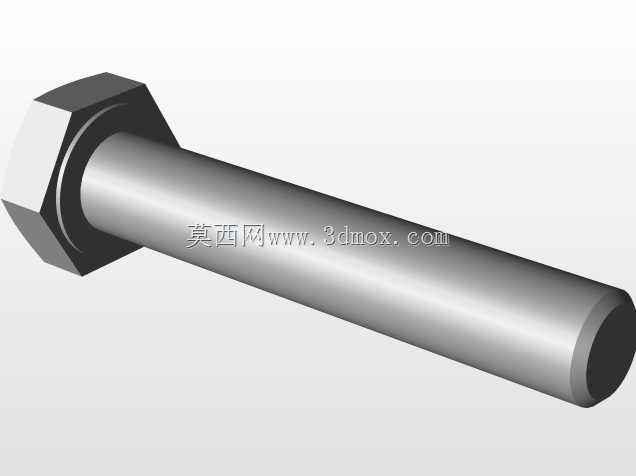

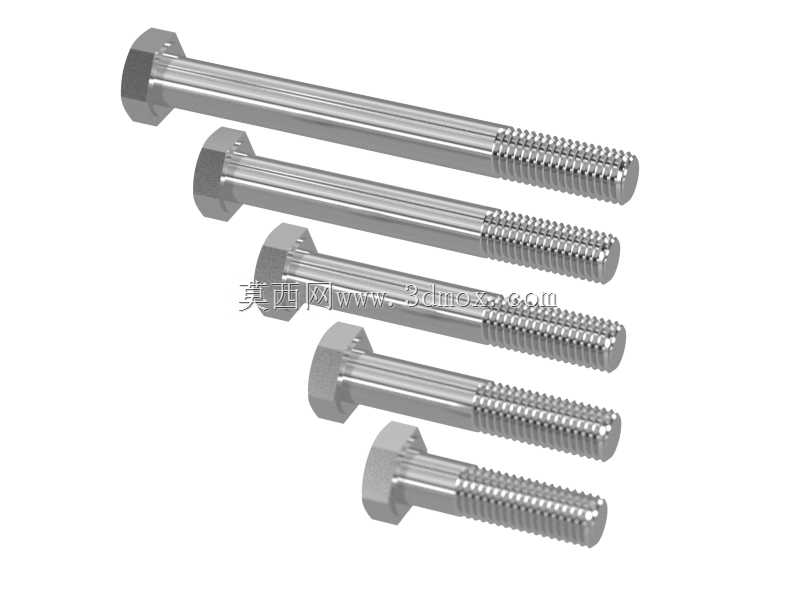

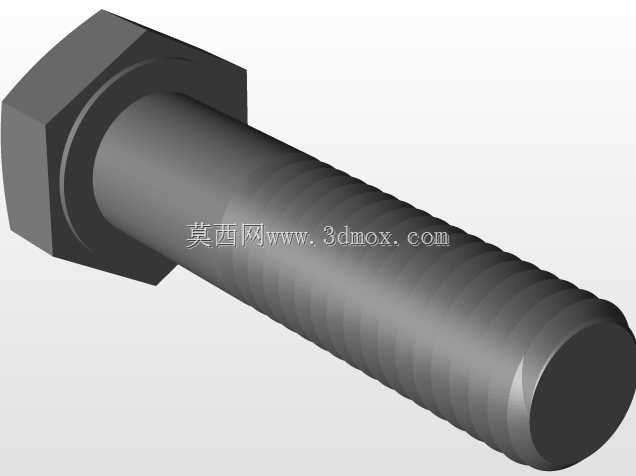

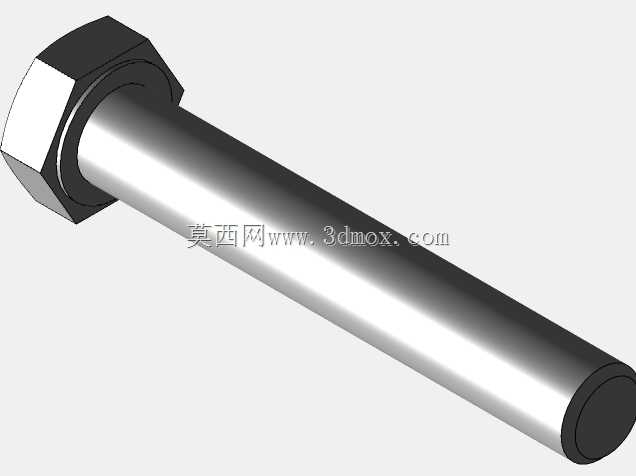

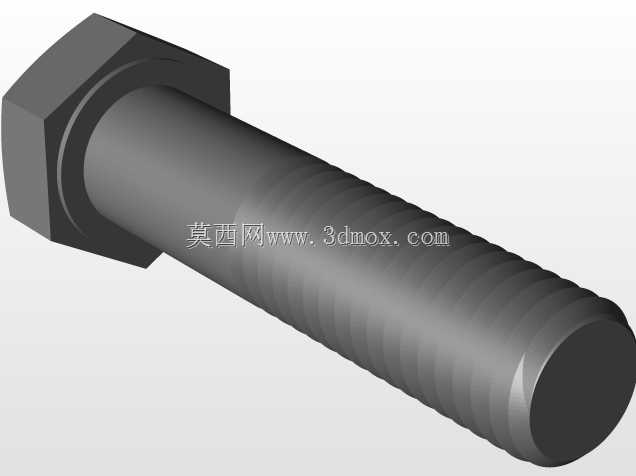

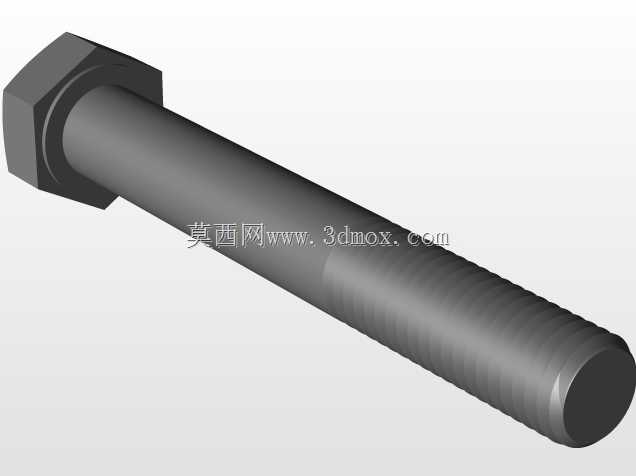

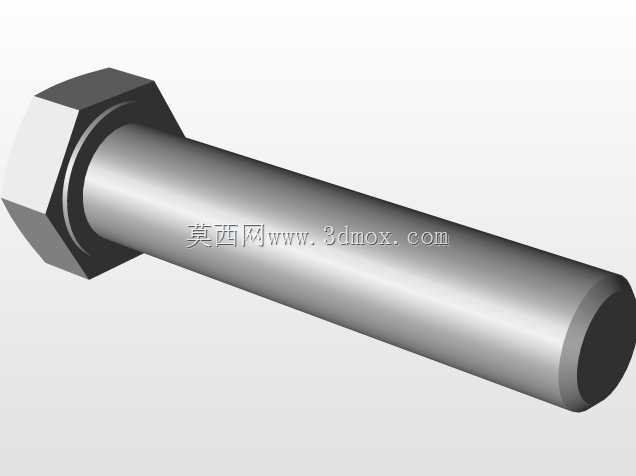

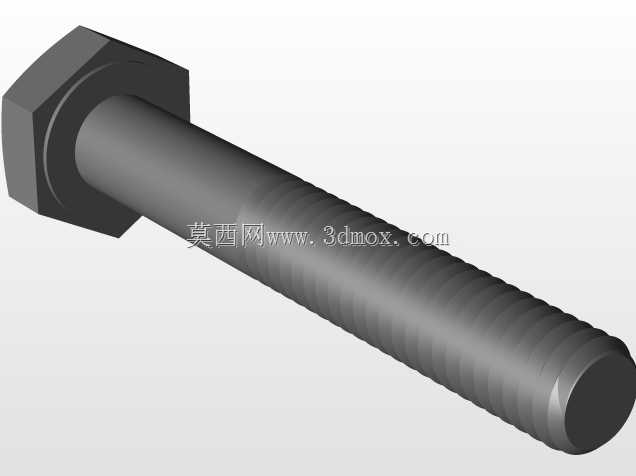

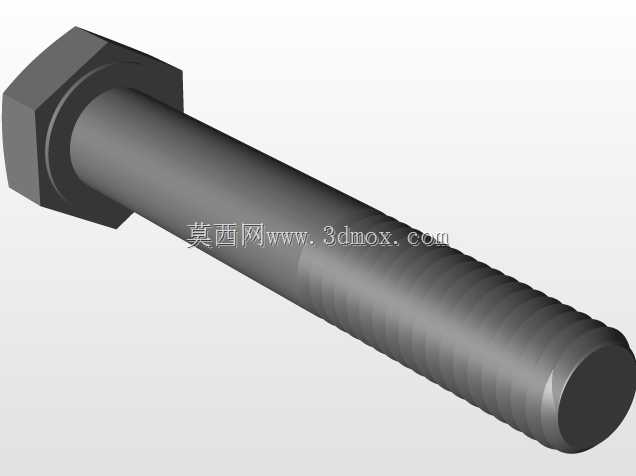

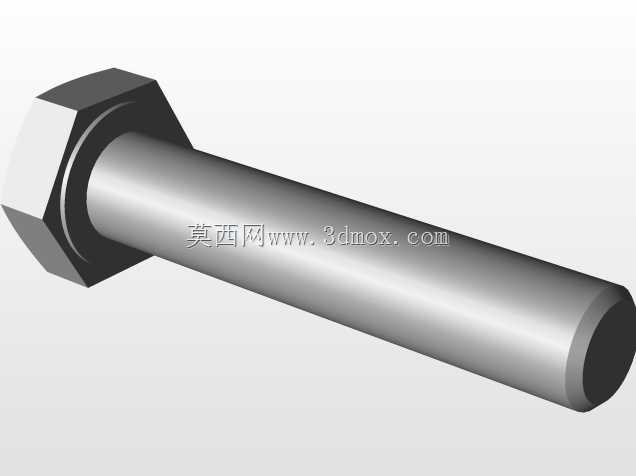

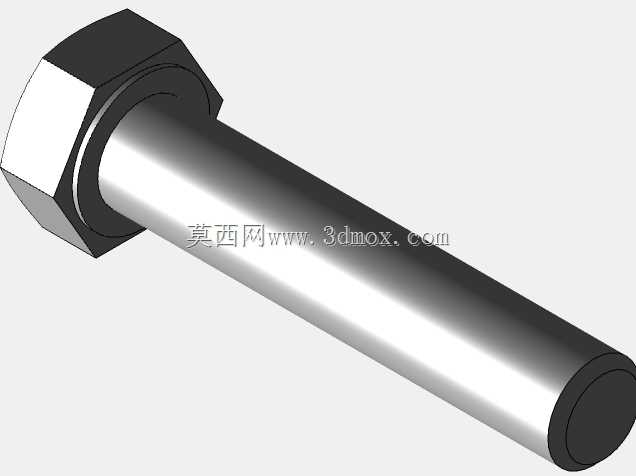

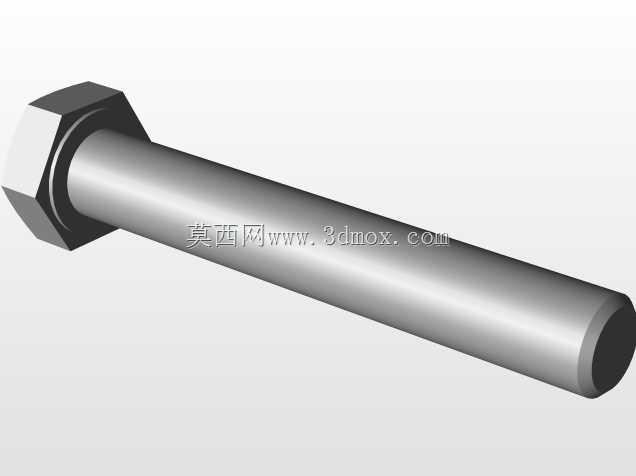

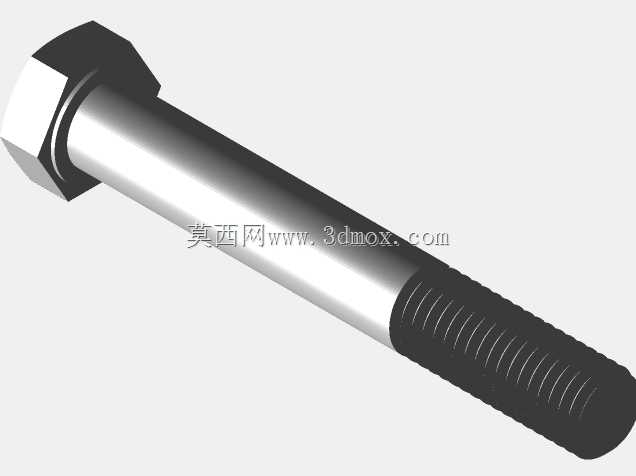

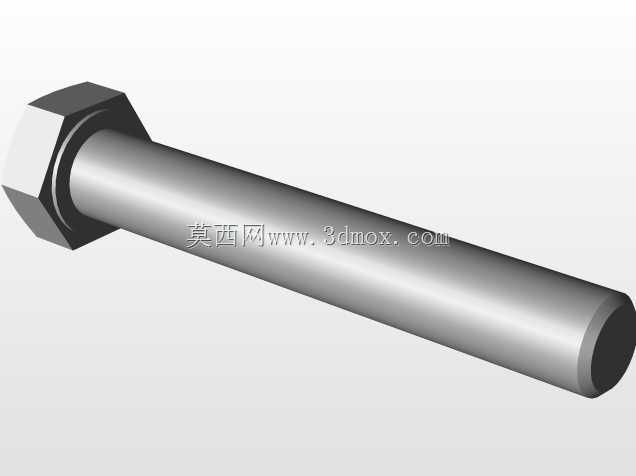

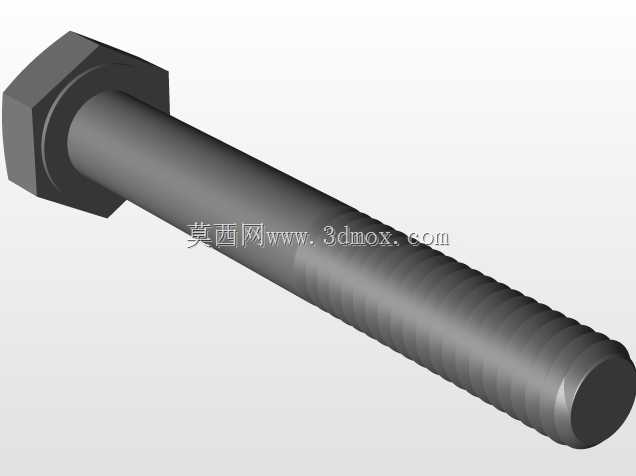

在各类机械结构装配场景中，外六角半牙螺栓是应用覆盖度极广的紧固连接件，这套符合DIN931标准的螺栓模型，还原了不同长度规格下的产品真实结构，可直接用于设备装配的干涉校验、工装夹具的配套设计以及整机三维BOM的搭建。从实际工程应用来看，这类半牙螺栓的光杆段直径与螺纹公称尺寸保持一致，装配时穿过被连接件的光孔后，螺纹段旋入螺母或者预制螺纹孔，光杆部分与被连接件孔壁贴合，能够承受更大的横向剪切载荷，相比全牙螺栓在受剪工况下的抗形变能力更强，适合机架拼接、传动部件固定、重载设备组件连接等场景。设计层面严格遵循DIN931标准的尺寸规范，六角头的对边宽度、头部厚度、螺纹段长度、末端倒角都和实际量产零件完全匹配，不同长度规格的螺栓，其螺纹段长度按照标准梯度设置，短规格螺栓的螺纹段占比更高，长规格螺栓保留足够长度的光杆段，适配不同厚度的被连接件组合。在装配边界上，六角头的外接圆尺寸决定了扳手操作的最小空间，建模时已经预留了标准扳手的作业空间参考，螺纹部分的收尾退刀结构也做了还原，避免装配模拟时出现螺纹与光孔的干涉误判。这类螺栓常和弹簧垫圈、平垫圈配套使用，在有振动的工况下，垫圈可以分散接触面压应力，防止螺栓松动，建模时的端面平整度、六角头棱角的倒角处理都和实际加工零件一致，不会出现渲染效果和实物偏差过大的问题。对于做设备选型的工程师来说，直接调用这套模型可以快速完成装配布局，不需要反复核对标准尺寸调整模型参数，不同长度的规格可以直接对应不同的连接厚度需求，比如在钣金机架装配中，长规格螺栓可以穿过多层钣金型材，光杆段在型材孔内定位，保证连接后的机架整体同轴度，短规格螺栓则适合法兰盘、轴承端盖这类厚度较小的零件固定，螺纹旋入深度满足标准要求的同时，不会出现螺纹过长顶到内部零件的问题。模型的螺纹牙型按照标准牙距建模，在做有限元受力分析时，可以直接划分网格计算螺纹啮合处的应力分布，不需要额外修正牙型尺寸，六角头的承压面做了平面度处理，和被连接件表面贴合时不会出现面接触异常，模拟拧紧力矩下的接触面压应力分布更贴近实际工况。
