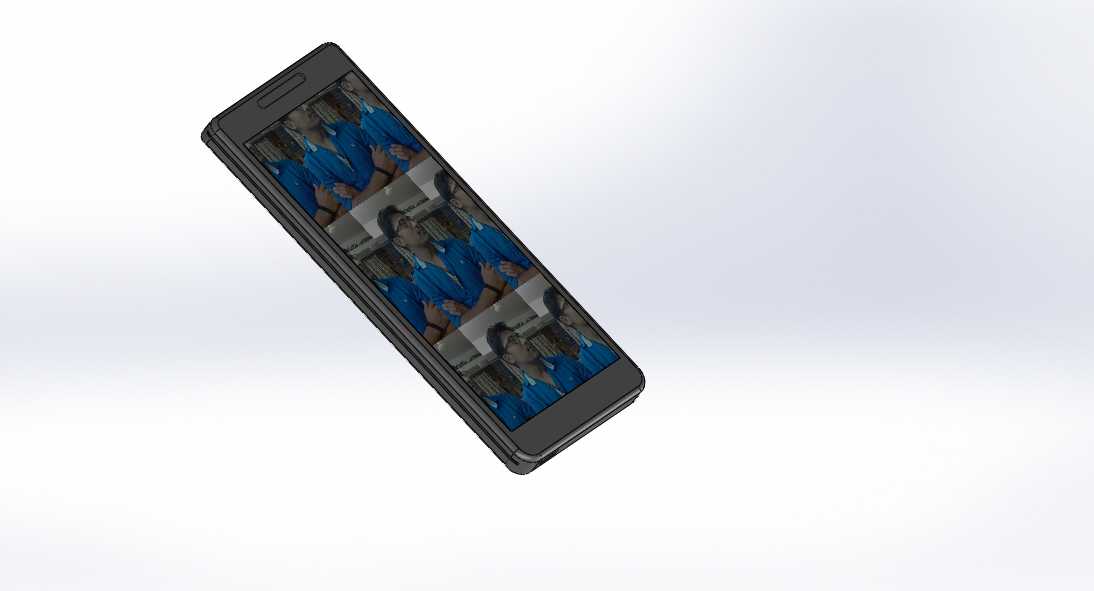

超薄直板智能手机整机结构三维设计

　　这款超薄直板智能手机的结构设计，核心围绕手持便携场景的使用需求展开，在整机堆叠阶段就优先控制机身厚度边界，将屏幕模组、主板、电池、中框、后盖的装配公差做了逐层压缩，避免各部件堆叠出现厚度冗余。日常单手握持时，机身侧边框做了微弧过渡处理，贴合手掌虎口的接触曲面，长时间握持不会产生硌手感，整机的重量分布向掌心区域偏移，降低长时间持握的手腕负担。从功能布局来看，顶部预留的听筒开槽做了窄缝式设计，在保证通话拾音、出音效果的前提下，尽可能压缩正面非显示区域的占比，屏幕与中框的配合采用阶梯式限位结构，装配时屏幕模组通过背胶与中框定位槽贴合，侧边做了点胶密封处理，可抵御日常使用中的泼溅水汽侵入。机身侧边的按键采用独立悬臂式结构，

　　按键与中框开孔的间隙控制在0.1mm以内，按压行程保持在0.2-0.3mm区间，既保证按压反馈的清晰手感，又避免间隙过大进灰的问题。内部结构设计上，主板采用异形裁切方案，避开电池仓的占用空间，将处理器、存储芯片、射频模块集中布置在主板上部区域，对应机身内部的散热石墨贴覆盖位置，可将核心发热部件的热量快速传导至中框均匀散出，避免局部积热导致的性能降频。电池采用薄型锂聚合物电芯，厚度控制在4mm以内，电芯四周贴有缓冲泡棉，装配时与中框内壁的筋位过盈配合，避免日常跌落时电芯出现移位。中框采用高强度工程塑料与金属嵌件结合的结构，在螺丝固定柱、按键支撑位嵌入金属衬套，提升整机结构强度的同时，不会过多增加机身重量。

　　后盖与中框的配合采用卡扣加底部螺丝固定的方式，卡扣均匀分布在四周边框，单段卡扣的扣合量控制在0.4mm，既保证后盖装配的贴合度，又方便售后拆解维修。底部的扬声器开孔采用阵列式排布，出声孔对应内部音腔的位置做了密封泡棉圈，避免声音泄漏影响外放效果，充电接口处做了加厚的支撑筋，可承受日常插拔充电线时的侧向冲击力，减少接口开焊断裂的风险。整机的边角做了R角过渡处理，跌落时可分散冲击力，降低屏幕、后盖碎裂的概率，所有外露的开孔边缘都做了倒角处理，避免毛边划伤用户手部。
