V形齿轮减速器装配结构三维设计

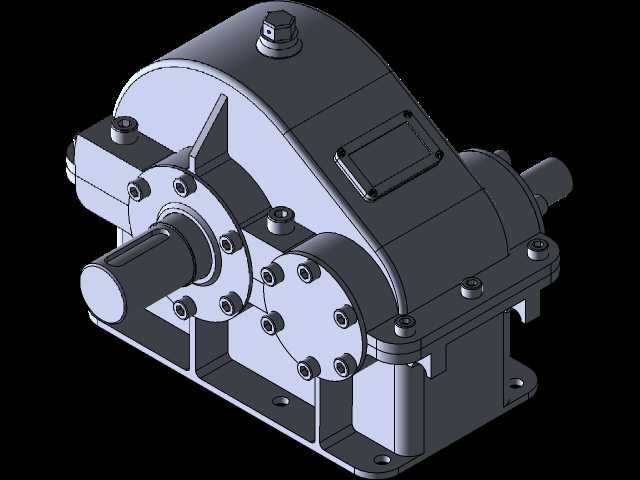

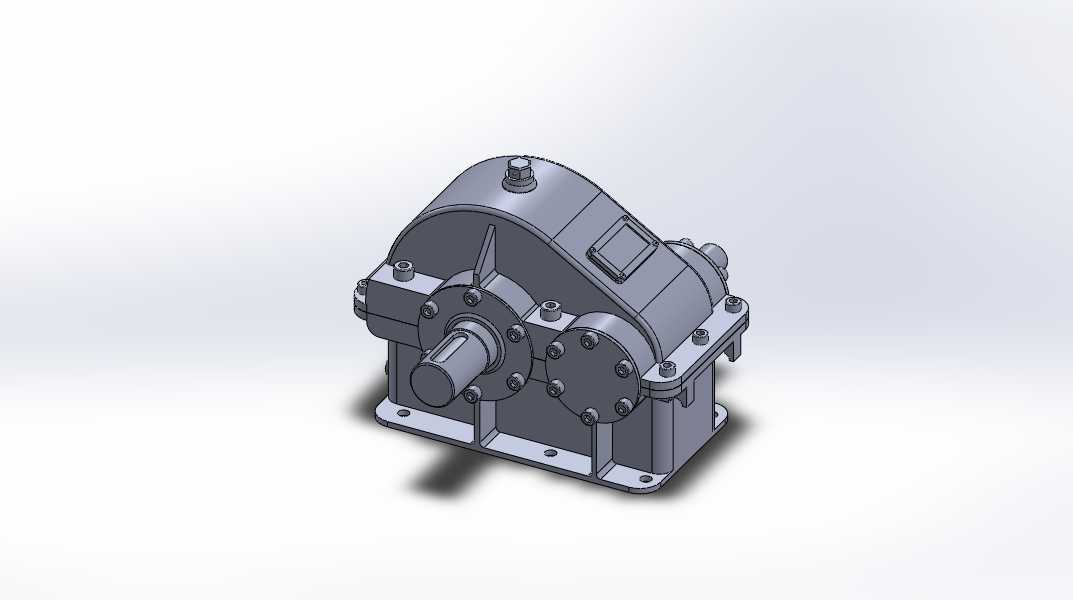

　　在各类工业传动场景中，动力源输出转速往往与执行机构需求转速存在较大差值，V形齿轮减速器正是为匹配这类转速差、同时放大输出扭矩而设计的核心传动部件，广泛应用于输送设备、轻工生产线、小型工程机械的动力传输环节，可适配常规水平安装的动力布局，为后端执行机构提供稳定的低转速大扭矩输出。从结构设计来看，这款减速器采用剖分式箱体结构，上下箱体通过定位销与螺栓实现精准合箱，既保证了传动部件的封闭防护，也便于后期内部齿轮、轴系的检修与零部件更换。内部传动采用V形布置的齿轮啮合结构，相比常规平行轴直齿传动，可在有限的箱体空间内实现更大的传动比，同时优化齿轮啮合过程中的受力分布，降低单齿面接触应力，提升传动过程的平稳性，减少运行过程中的振动与噪音。

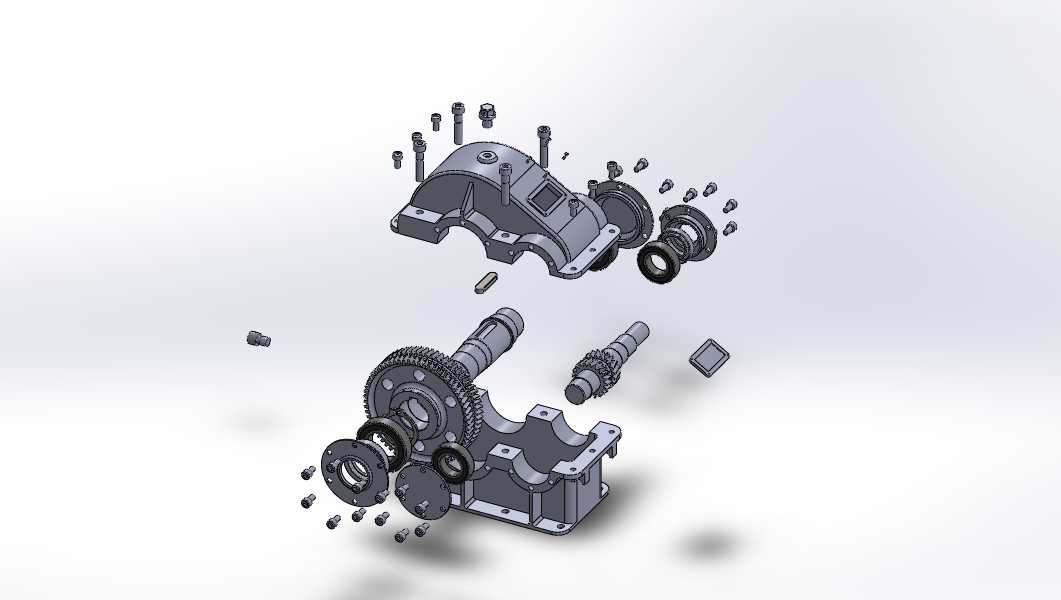

　　轴系部分采用阶梯轴设计，分别匹配不同规格的深沟球轴承实现径向与轴向定位，轴承端盖通过垫片调整轴向间隙，既保证轴系转动的灵活性，也能避免轴系窜动影响齿轮啮合精度。输入轴与输出轴的轴伸端均设计有密封结构，可防止箱体内部润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部破坏传动副。箱体外侧设置有油位观察结构与透气装置，可实时监控箱体内润滑油液位，透气装置则能平衡箱体内外气压，避免长期运行后箱体内温度升高导致压力过大，引发密封件渗漏问题。安装边界方面，箱体底部设计有带安装孔的支撑脚，可通过螺栓直接固定在设备安装基座上，安装孔的孔距与孔径适配常规工业安装标准，无需额外加工过渡安装板即可完成固定；输入、

　　输出轴的轴伸尺寸与键槽规格符合通用传动接口标准，可直接通过联轴器与动力源、执行机构连接，也可适配链轮、带轮等传动件实现非同轴动力传输。设计过程中对各零部件的装配干涉做了完整校验，所有螺栓、销钉、密封件均预留了合理的安装操作空间，装配流程符合常规机械装配工艺要求，无需特殊工装即可完成整机装配。齿轮参数经过匹配计算，可满足常规中小功率传动场景的负载需求，齿面接触强度与齿根弯曲强度均留有足够安全余量，可适应长期连续运转的工况要求。
