集成驱动电机的同轴式齿轮减速传动装置

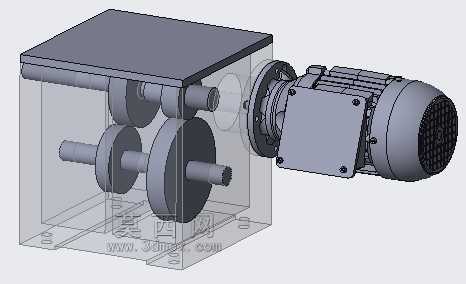

　　这套带集成驱动电机的齿轮减速结构，在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制的场景里适配性极强，不少做桌面级自动化设备、小型物料推送机构的工程师在选型时，都会优先考虑这类直连式的减速结构，省去了额外加装联轴器、调整电机与减速箱同轴度的工序，现场装配的容错率更高。从结构设计逻辑来看，整个传动链采用三级平行轴圆柱齿轮排布，输入轴直接与驱动电机的输出端通过法兰刚性连接，动力从电机输出后进入减速箱腔体，第一级小齿轮与中间轴上的大齿轮啮合完成第一级减速，中间轴上的小齿轮再与下一级中间轴的大齿轮啮合完成第二级扭矩放大，最后一级齿轮将动力传递到输出轴，输出端采用轴伸式结构，可以直接安装链轮、同步带轮或者联轴器对接负载端，

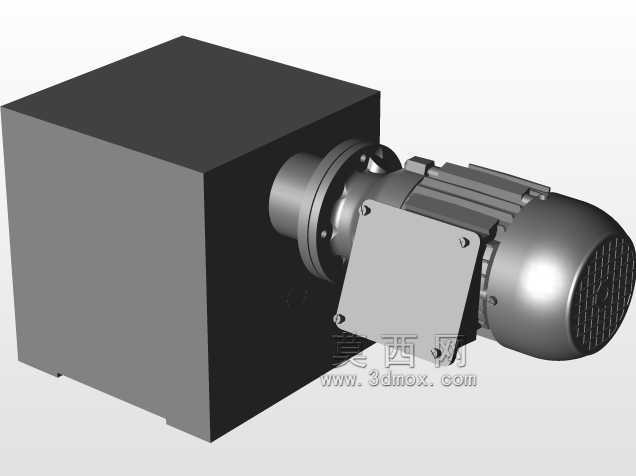

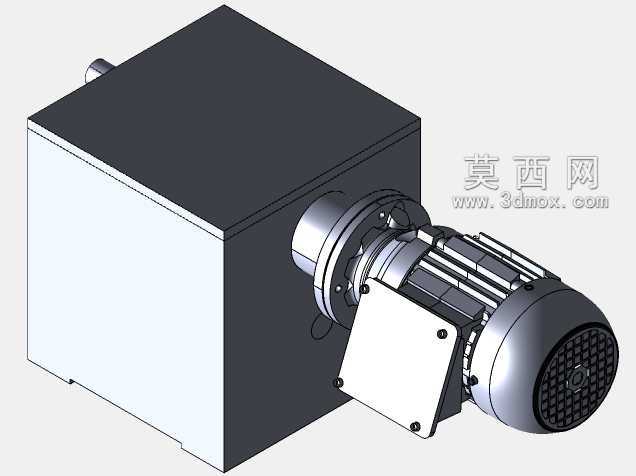

　　整个传动路径的齿轮都布置在封闭的箱型腔体内，腔体预留了润滑油加注与排放的位置，日常维护时不需要拆解整个箱体就能完成换油操作。设计时特意将电机安装法兰与减速箱箱体做成一体化的铸造基准面，从根源上避免了分体式安装时容易出现的同轴度偏差问题，要知道很多现场使用的减速机构故障，都源于电机与减速箱对接时的不同心，导致输入轴轴承承受额外径向力，轻则轴承过早磨损出现异响，重则齿轮断轴打齿，这种一体化法兰的设计直接把安装基准统一到箱体加工环节，装配时只要把电机端面对齐法兰面拧紧紧固螺栓就能完成对接，不需要反复打表调整同轴度，对现场装配人员的技术要求更低。箱体采用方形封闭式结构，顶部的盖板通过螺栓与箱体连接，结合面处预留了密封槽，可以安装耐油橡胶密封条，防止腔体内部的润滑油渗漏，同时也能阻挡车间里的粉尘、切削液杂质进入腔体内部磨损齿轮与轴承。从安装边界来看，整个装置的重心落在减速箱腔体的中心位置，底部预留了四个成矩形分布的安装脚孔，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外制作过渡安装支架；输出轴的轴伸长度做了限位设计，对接负载时不会因为轴伸过长导致悬臂负载过大，影响输出轴轴承的使用寿命。齿轮参数的匹配上，每一级的传动比分配都做了优化，没有把减速比集中在单一级齿轮上，避免出现单级齿轮齿数差过大导致的传动不平稳问题，各级齿轮的齿宽也根据对应轴的扭矩大小做了差异化设计，高速级齿轮齿宽稍窄，低速级扭矩更大，齿宽对应加宽，

　　在控制整体重量的前提下保证齿轮的接触强度足够，不会出现短时间内齿面点蚀的问题。输入侧的电机采用标准的B14法兰安装结构，接线盒的位置预留了足够的接线空间，现场布线时不会和减速箱的安装螺栓产生干涉，电机尾部的散热风罩直接外露，保证设备连续运行时电机的散热效率，不会因为散热不畅导致电机温升过高触发保护停机。整个装置的外形轮廓没有突出的尖锐结构，所有的棱边都做了倒角处理，避免现场安装维护时划伤操作人员，箱体侧面预留了油位观察的位置，可以不用开盖就直接观察腔体内部的润滑油液位，及时补充润滑油避免齿轮干磨。在实际使用场景中，这类减速装置常用来驱动小型皮带输送机的主动辊、包装设备的送料机构、小型自动化专机的转盘动力输入，因为整体结构紧凑，

　　不需要额外占用太多安装空间，在一些设备内部安装位置局促的场合，比那种分体式的电机加联轴器加减速器的组合要好用很多，同时因为减少了中间的传动连接环节，整个传动链的传动效率也更高，动力传输过程中的损耗更小，匹配同功率的电机时能输出更大的负载扭矩。设计时还考虑到了不同安装姿态的适配性，箱体的密封结构可以支持卧式、侧装等多种安装方式，不会因为安装角度变化出现润滑油渗漏的问题，齿轮和轴承的润滑采用飞溅润滑方式，不需要额外加装强制润滑的油路，结构更简单，后期的维护成本也更低，只要定期更换润滑油、检查紧固螺栓的松紧度就能长期稳定运行。输出轴的键槽采用标准平键规格，市面上很容易采购到对应的标准键，不需要单独定制非标连接件，后期更换配件的成本很低，对于设备制造商来说，这类标准化的接口设计也能减少自身的备件库存种类，降低生产管理成本。
