仿生节肢式全地形起重作业设备结构

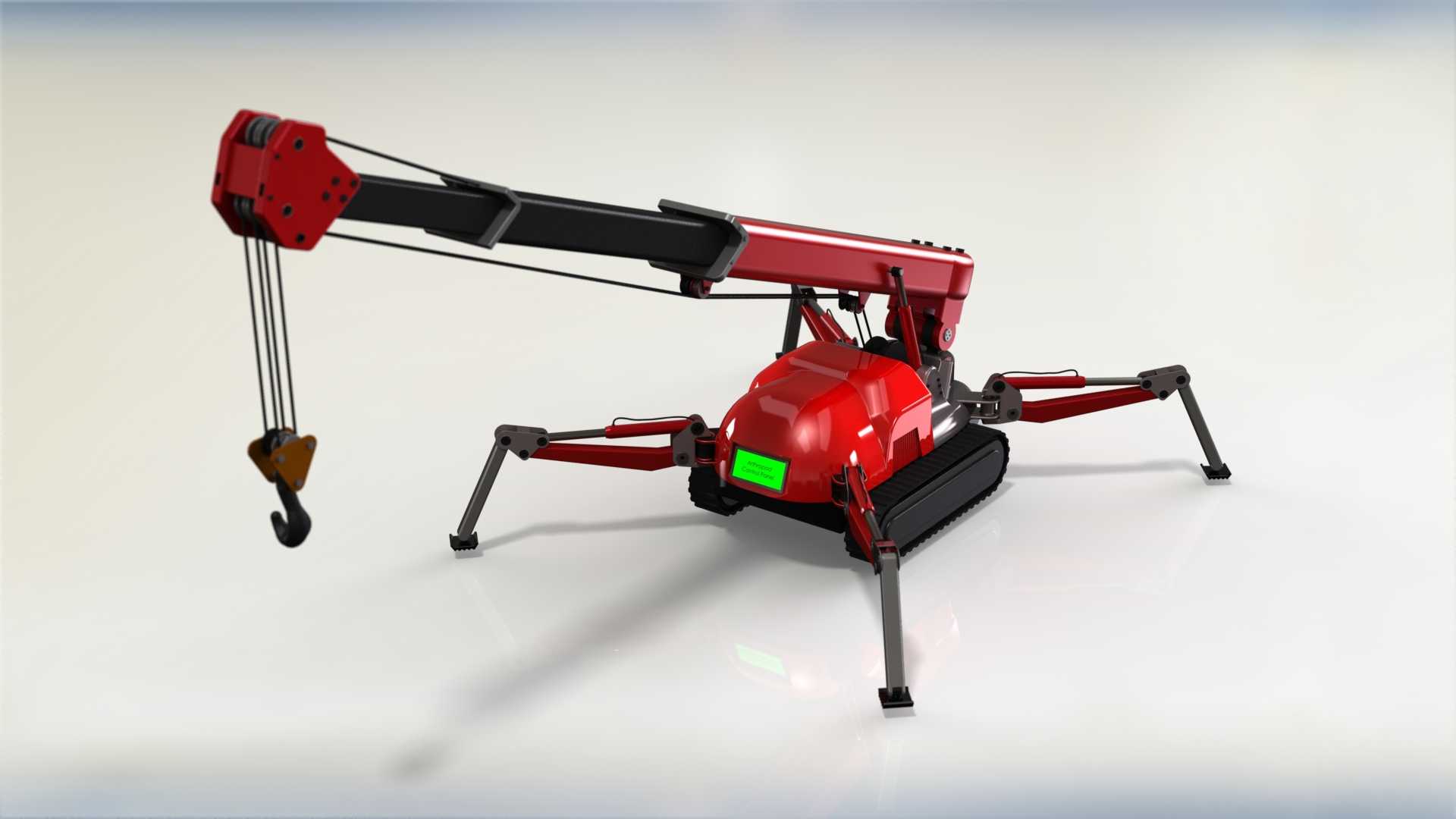

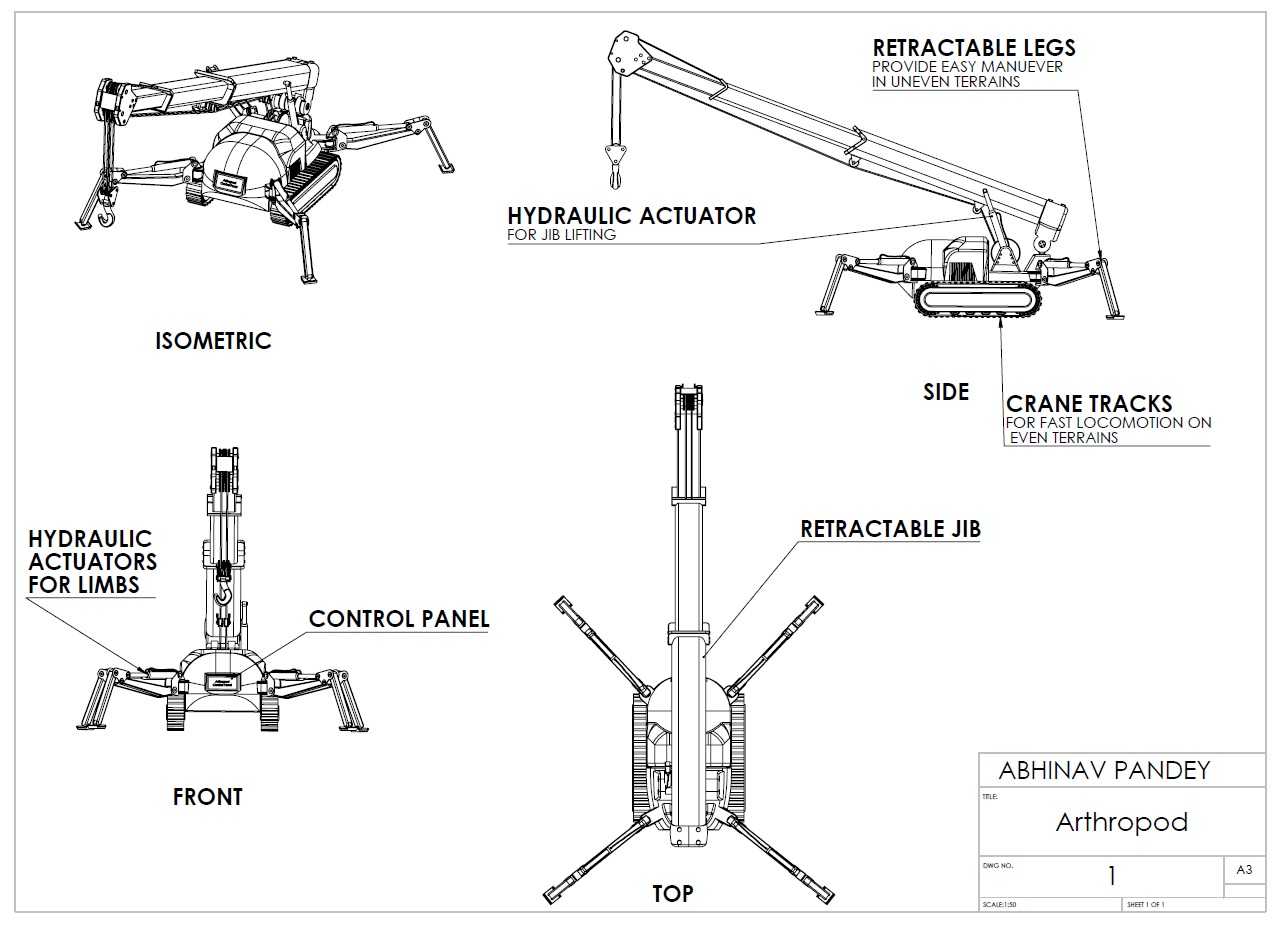

　　这款仿生节肢构型的起重作业设备，核心设计初衷是突破传统轮式、履带式起重机的地形适配局限，针对丘陵山地、灾害废墟、狭窄施工区域等常规起重设备无法抵达的作业场景开发。设备行走部分采用履带底盘搭配四条液压驱动的仿生支腿结构，支腿参考节肢动物的肢体运动逻辑设计，各关节处配置独立液压执行元件，可根据地面起伏实时调整支腿伸展角度与支撑高度，单条支腿可实现多维度角度调节，在坡度不超过35度的崎岖坡面、碎石堆积区域、坍塌建筑间隙等复杂地形下，都能通过支腿的分步调整找到稳定支撑点，配合履带底盘的低速大扭矩行走特性，可顺利进入常规起重设备无法通行的作业点位。起重作业单元集成在设备上部回转平台，伸缩式吊臂采用多节箱型结构设计，臂架截面做了轻量化优化，

　　在保证额定起吊强度的前提下降低上部结构重量，减少支腿承载负荷；吊臂前端配置标准起重吊钩与钢丝绳卷扬机构，卷扬系统内置过载保护结构，可根据支腿支撑状态自动限制最大起重量，避免偏载引发的设备倾覆。设备整体轮廓在支腿完全收拢状态下宽度控制在1.2米以内，可顺利通过狭窄的巷道、建筑门洞，支腿完全展开后横向支撑跨度可达3.2米，能满足小吨位重物的起吊、移位作业需求，尤其适用于山地救援中的障碍物清除、狭小区域内的设备部件吊装、灾后重建中的零散物料转运等场景。设计过程中重点平衡了设备通过性与作业稳定性的矛盾，将液压泵站、控制阀组等核心部件集中布置在底盘中部位置，降低整机重心高度，减少支腿调节时的重心偏移量；上部吊臂的回转支承采用小直径紧凑型结构，

　　在满足360度全回转作业需求的同时，压缩上部结构的横向尺寸，避免在狭窄空间作业时与周边障碍物发生干涉。四条仿生支腿的末端配置了大接触面积的防滑支撑垫，支撑垫采用铰接结构与支腿连接，可自动贴合不同倾斜角度的地面，增大支撑摩擦力，即使在湿滑的岩石表面、松软的泥土地面也能提供足够的支撑反力。不同于传统起重机需要提前平整作业场地、铺设支腿垫板的准备流程，这款设备可通过支腿的自适应调节快速完成作业准备，从行走到进入作业状态的转换时间不超过2分钟，大幅提升应急场景下的作业响应速度。吊臂的伸缩动作、支腿的调节动作、回转平台的转动均采用统一的液压操控逻辑，操控系统设置了安全互锁机制，当支腿支撑力未达到额定阈值时，吊臂的起升、伸缩动作会被自动锁止，从结构控制层面规避误操作带来的安全风险。
