龙门式数控雕刻机整机结构设计

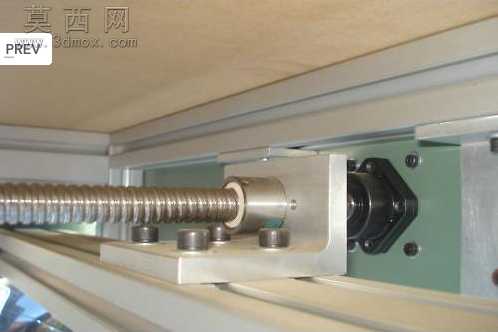

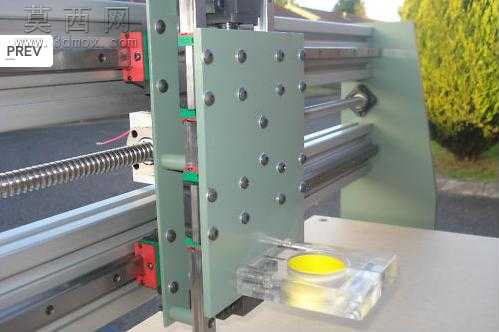

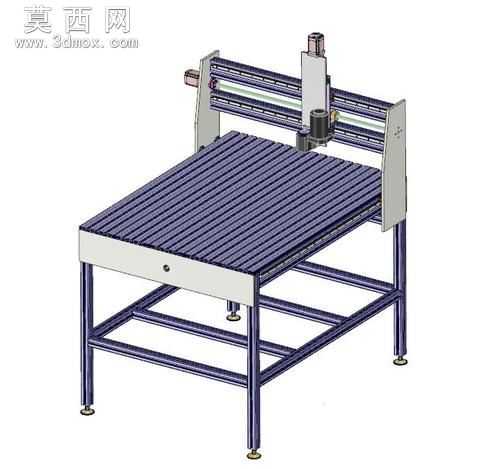

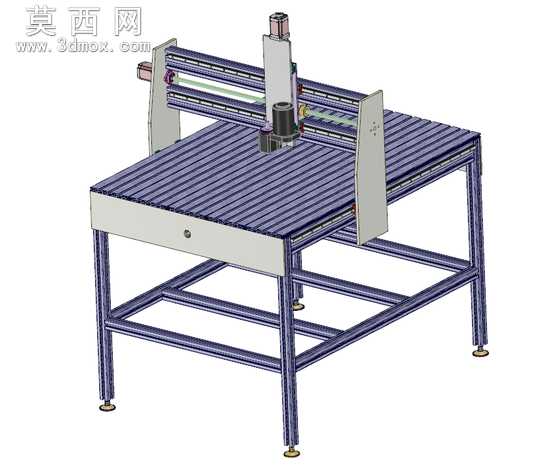

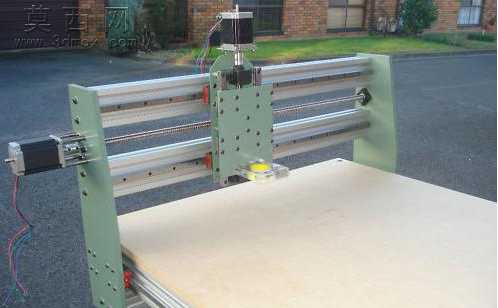

本模型为龙门式数控雕刻机整机三维设计，整体采用模块化设计思路，机架主体选用工业铝型材搭配标准管接头搭建，这类标准件均可直接采购成品，无需单独开模加工，大幅降低了整机的制造成本与装配难度。模型在三维建模过程中严格遵循实际加工装配逻辑，对各运动部件的配合间隙、安装基准做了精准还原，完整呈现了设备的运动传动关系。设备的工作台采用格栅式台面设计，既保证了台面的承载强度，又方便加工过程中工件的装夹固定，同时减轻了机架整体重量；底部配置可调式支撑脚，可根据安装地面的平整度调节设备水平，保证加工过程中设备的稳定性。龙门横梁部分搭载线性导轨作为运动导向部件，配合滚珠丝杠传动副实现X、Y、Z三个轴向的精准进给，传动结构的建模还原了丝杠螺母座、导轨滑块、伺服电机安装位的细节，可直接用于后续的工程出图与加工参考。Z轴主轴安装座预留了标准主轴的装夹位置，可适配不同功率的加工主轴，满足不同材质的雕刻、铣削加工需求。整机的支撑框架采用方管焊接式底架结构，建模时对底架的加强筋布局做了优化设计，保证框架刚性的同时避免了冗余结构带来的重量浪费。模型完整呈现了各部件的装配关系，从底架调平脚、工作台面、龙门立柱、横梁导轨到主轴滑台的所有连接结构均做了细节还原，材质渲染上区分了铝型材的金属磨砂质感、导轨的亮面金属质感以及台面的防滑纹理，视觉效果贴近真实设备。该设计可作为中小型数控雕刻机DIY、小型加工设备研发的参考模型，设计过程中充分考虑了标准件的通用性，除滚珠丝杠等传动部件需要按需加工外，其余结构件均可通过标准件拼装完成，大幅缩短了设备的制作周期，也方便后期的维护与部件更换。
