不来梅斯特林循环热空气发动机结构模型

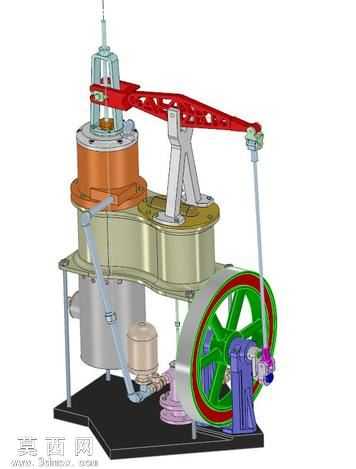

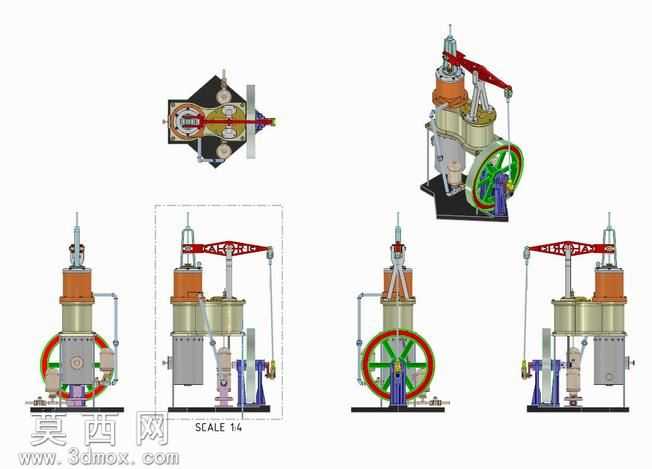

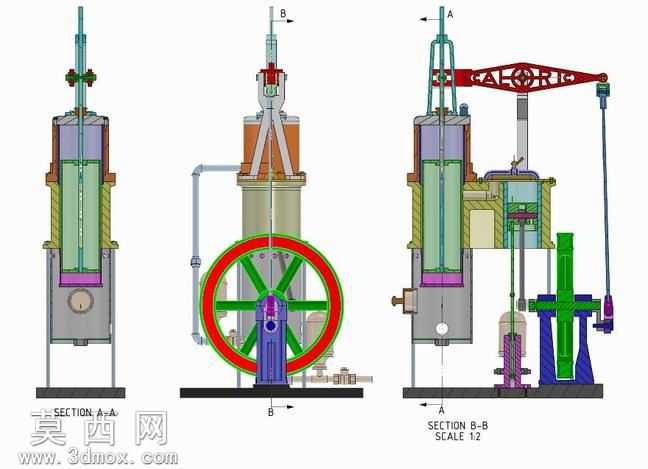

本模型为不来梅斯特林循环热空气发动机的高精度三维建模成果，完整还原了该类经典外燃动力装置的全部机械结构与装配关系。建模过程严格遵循机械设计规范，按照1:14的比例完成全尺寸复刻，对发动机的核心做功组件、传动机构、支撑结构均进行了精细化的特征构建。模型首先完成了核心气缸组件的建模，精准还原了加热腔、冷却腔、置换活塞与动力活塞的配合结构，清晰呈现出斯特林循环依靠工质冷热交替膨胀压缩实现做功的核心原理，气缸外壁的散热鳍片、密封端盖、管路接口等细节特征均完整保留，可直观展示工质的封闭循环路径。传动系统部分，模型完整构建了曲柄连杆机构、带轮飞轮组件、摇臂传动结构，对飞轮的辐条造型、带轮的轮槽特征、连杆的铰接结构、轴承配合位均做了符合机械加工标准的特征处理，可清晰演示活塞往复运动到飞轮旋转运动的动力转换过程，各铰接副的配合间隙、运动限位结构均按照实际装配要求设计，能够支持虚拟运动仿真验证。支撑机架部分，模型还原了立式机架的立柱结构、安装底座、紧固件定位孔，对机架的铸造圆角、安装基准面、部件连接位均做了写实处理，完整呈现整台发动机的装配逻辑。材质渲染阶段，针对不同部件的实际材质赋予了对应属性：气缸金属部件赋予哑光铸铁材质，传动飞轮、带轮赋予抛光铸钢材质，密封件、管路赋予橡胶与铜质金属材质，机架赋予铸造铸铁的粗糙质感，通过光影渲染突出各部件的结构层次与装配关系，可清晰区分固定组件与运动组件。设计过程中充分考虑了铸造爱好者的制作需求，所有部件均做了适配铸造工艺的结构优化，避免出现无法脱模的倒扣结构，壁厚设计符合小型铸件的工艺要求，各连接位的尺寸均预留了加工余量，既可以作为原理教学的演示模型，也可作为实体铸造制作的参考图纸，帮助爱好者完整理解斯特林发动机的工作逻辑与机械结构特点。
