改装车用多辐条旋风式轮毂结构设计

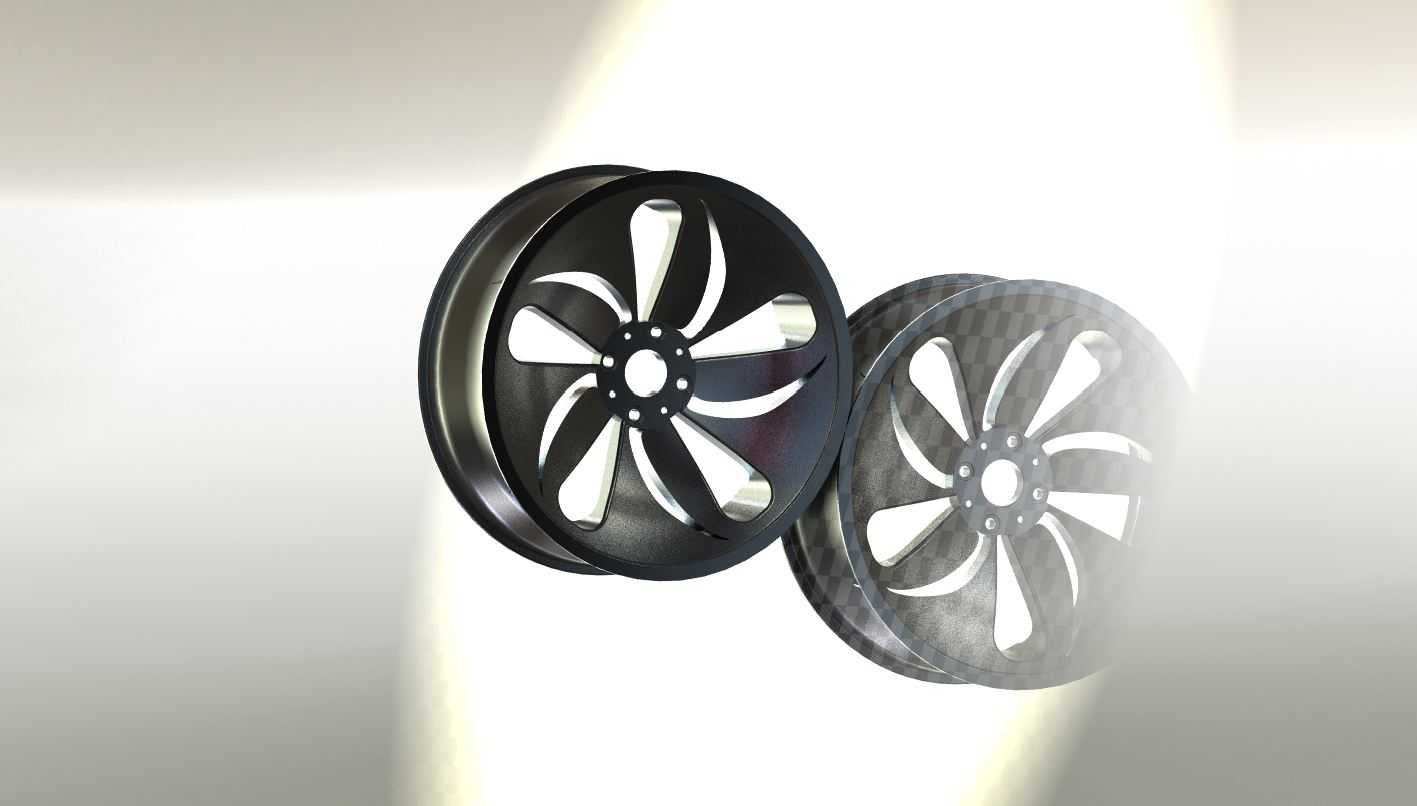

　　这款轮毂的设计首先围绕乘用车改装场景的实际需求展开，在常规量产轮毂的结构基础上做了辐条造型与力学性能的平衡优化。从安装边界来看，中心定位孔采用乘用车通用的台阶式定位结构，周围均布的螺栓孔孔位公差按照乘用车车轮安装标准设定，可适配多数五孔安装规格的乘用车型，安装面的平面度控制在0.1mm以内，避免装车后出现车轮偏摆、动平衡超差的问题。轮辋部分采用深槽式结构设计，符合无内胎轮胎的装配要求，轮缘的凸起高度按照乘用车轮胎安全装配规范设定，可在轮胎亏气状态下降低轮胎脱圈的风险，适配常规17-19寸区间的民用轿车轮胎，轮辋的宽度参数可适配扁平比40-55区间的轮胎，兼顾日常道路行驶的舒适性与改装后的视觉效果。辐条采用旋风式多辐条布局，

　　八组主辐条沿轮毂中心呈放射状螺旋排布，每组辐条做了等宽变厚度的结构处理，靠近轮辋的位置辐条厚度收窄，靠近中心安装座的位置逐步加厚，在保证辐条整体抗扭、抗弯强度的前提下，尽可能削减非受力区域的材料厚度，降低轮毂整体的转动惯量，减少车辆起步、制动阶段的动力损耗。辐条表面做了内凹的曲面造型处理，既可以在车辆行驶过程中引导气流穿过辐条间隙，带走刹车系统工作产生的热量，降低刹车热衰减的概率，也能通过光影变化强化轮毂的运动视觉效果。在结构强度设计上，辐条与轮辋的连接位置做了大圆弧过渡处理，避免应力集中导致的轮毂开裂问题，中心安装座的厚度比常规量产轮毂加厚2mm，可承受大马力车型起步、急加速时的扭矩输出，适配多数民用前置前驱、前置后驱的改装车型。

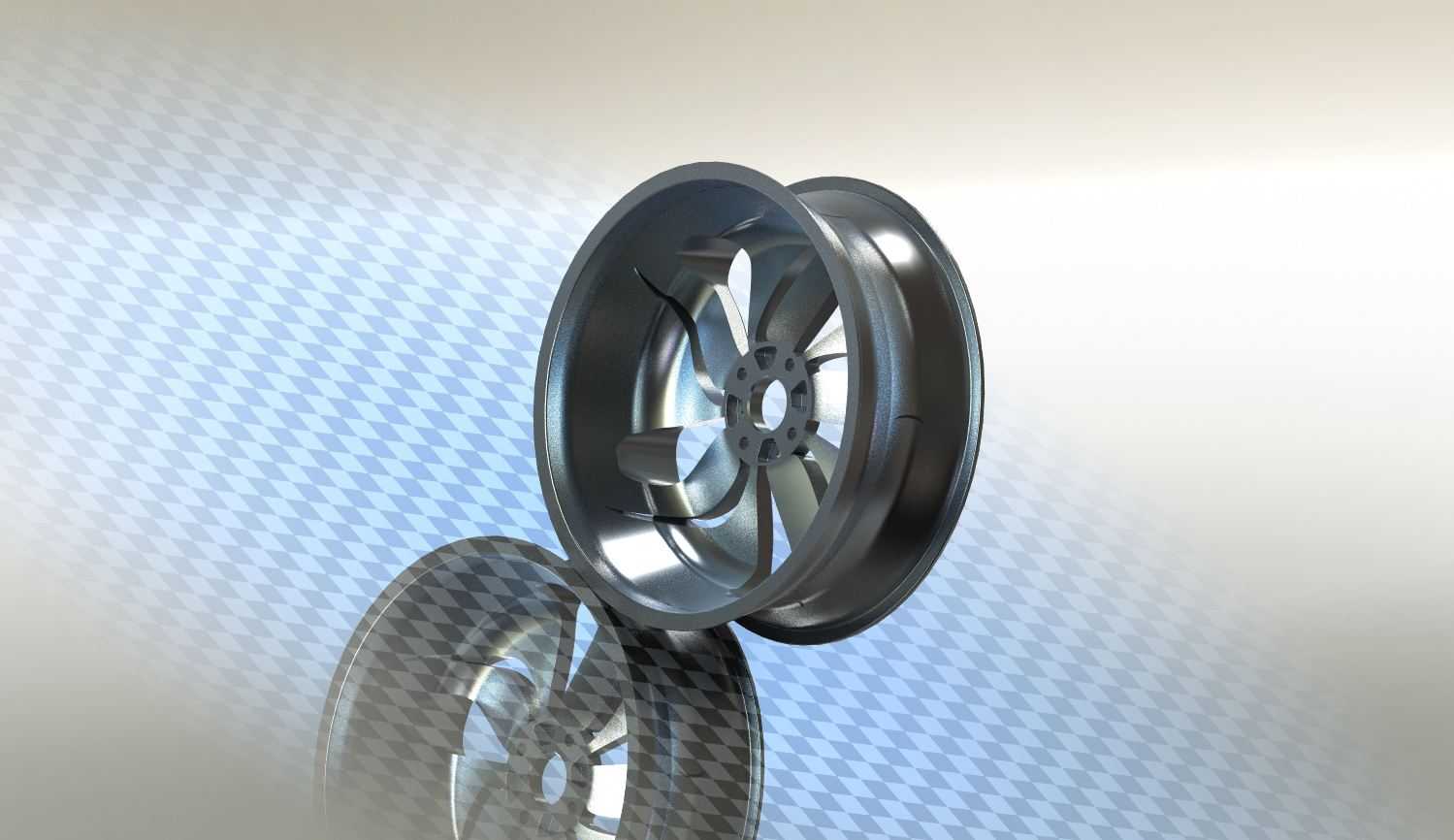

　　轮毂的背面做了均匀的减重槽设计，在不破坏整体结构强度的前提下，进一步降低轮毂的自重，减少悬挂系统的非簧载质量，提升车辆行驶过程中的悬挂响应速度。从实际使用场景来看，这款轮毂可覆盖日常城市道路行驶、周末赛道体验等多种使用场景，辐条的间隙尺寸经过测算，可避开多数市售改装刹车卡钳的安装位置，不需要额外加装垫片即可适配大四活塞、小六活塞等常见改装刹车套件，避免装车后出现辐条蹭卡钳的问题。轮辋的气门嘴孔位置做了加厚处理，避免安装气门嘴时出现开裂漏气的问题，整体的动平衡余量按照民用改装车轮的最高标准设定，装车后不需要添加过多的平衡块即可达到动平衡要求，减少高速行驶时的方向盘抖动问题。
