上单翼前拉式轻型固定翼航模结构设计

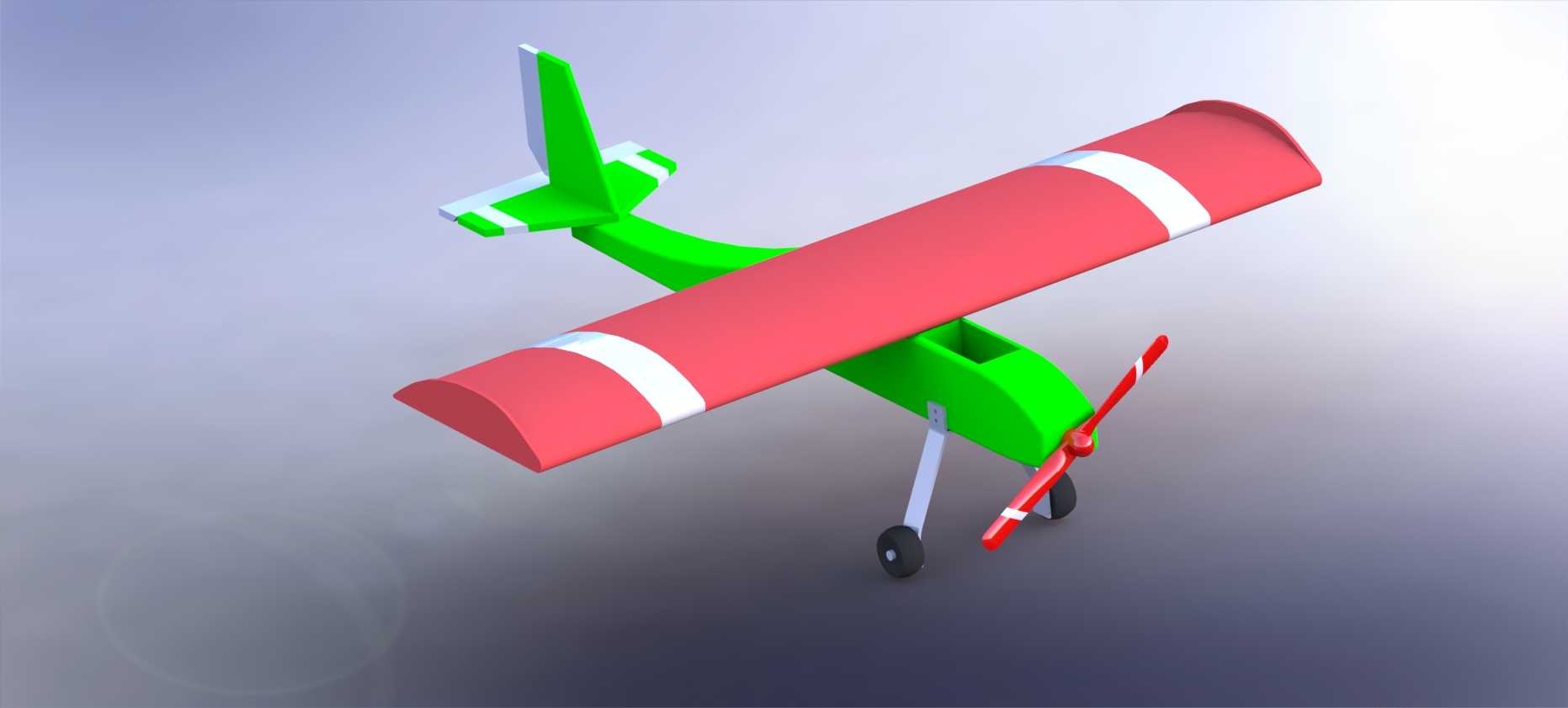

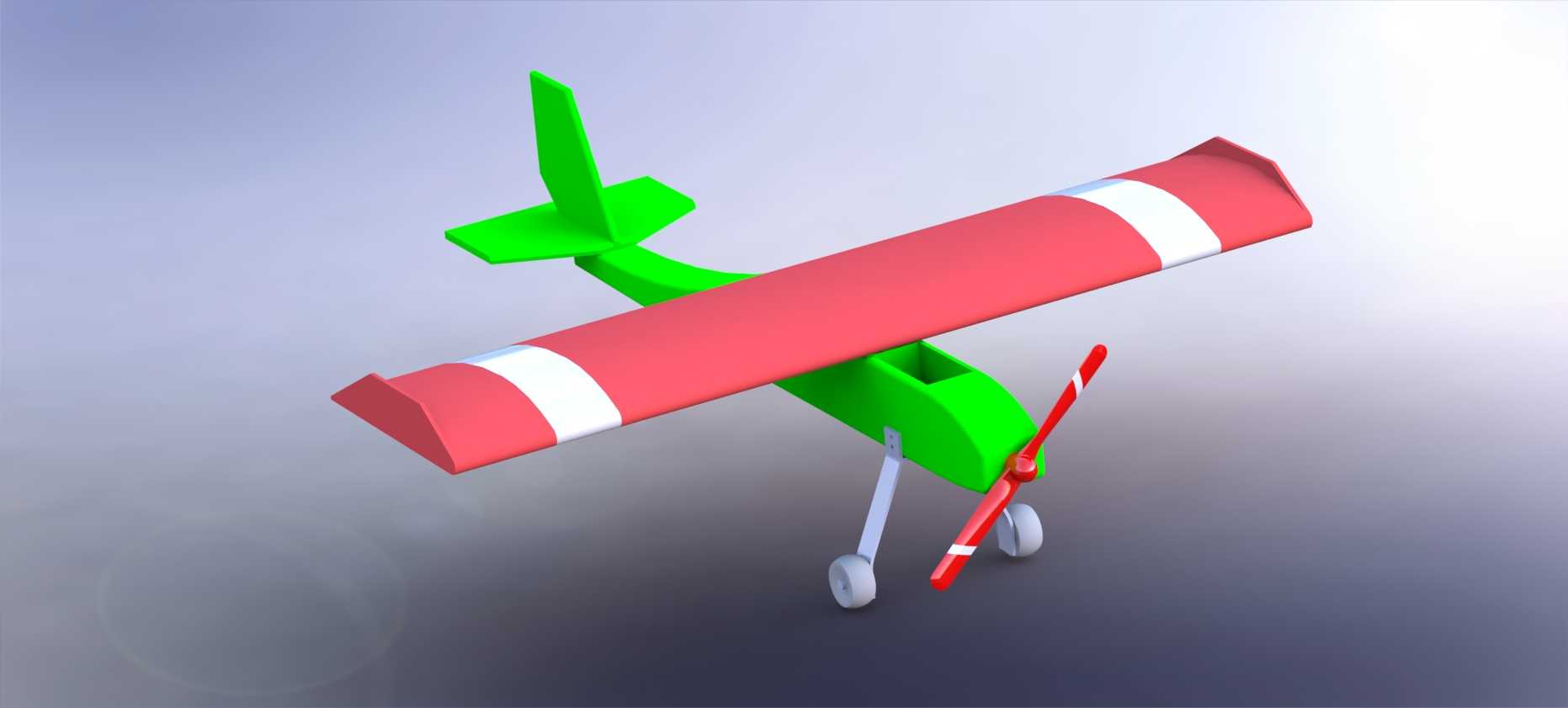

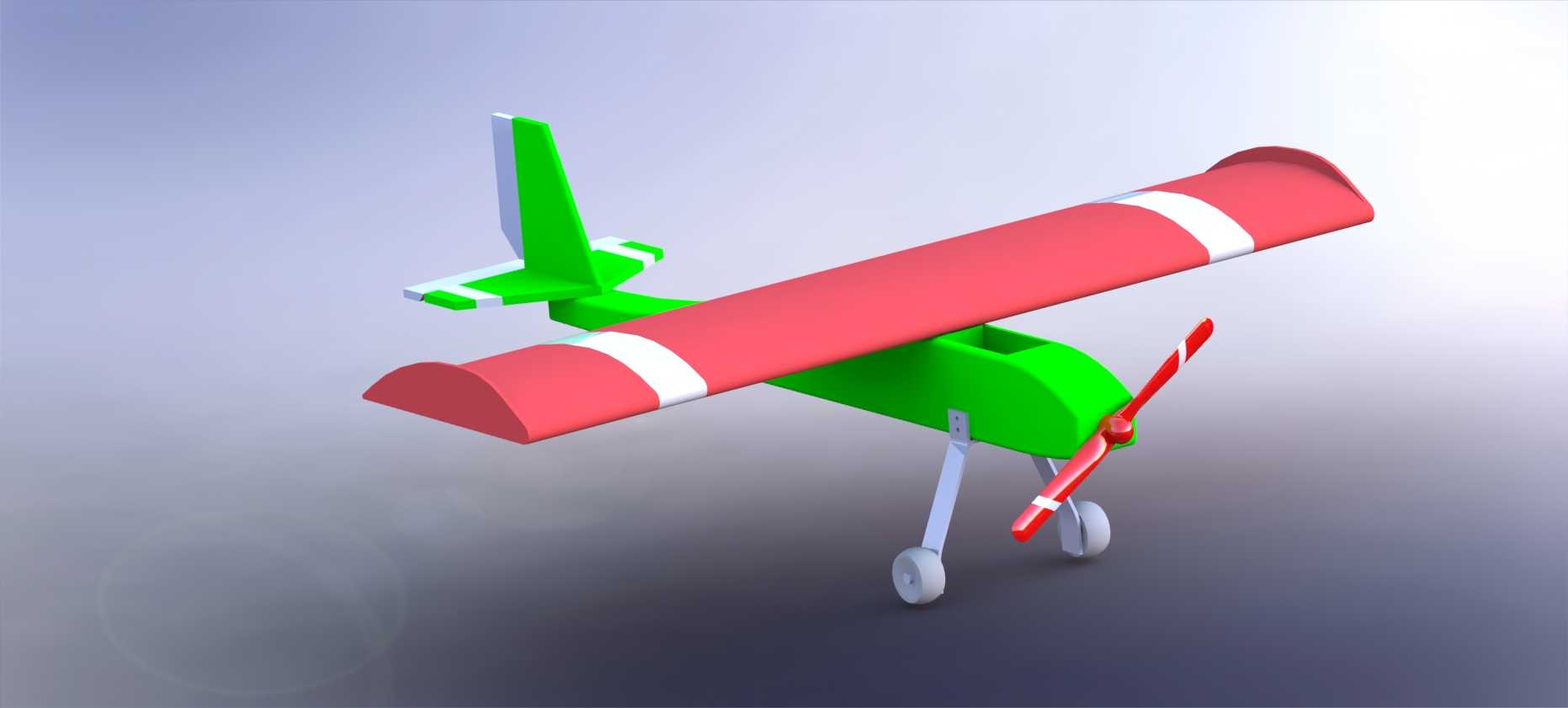

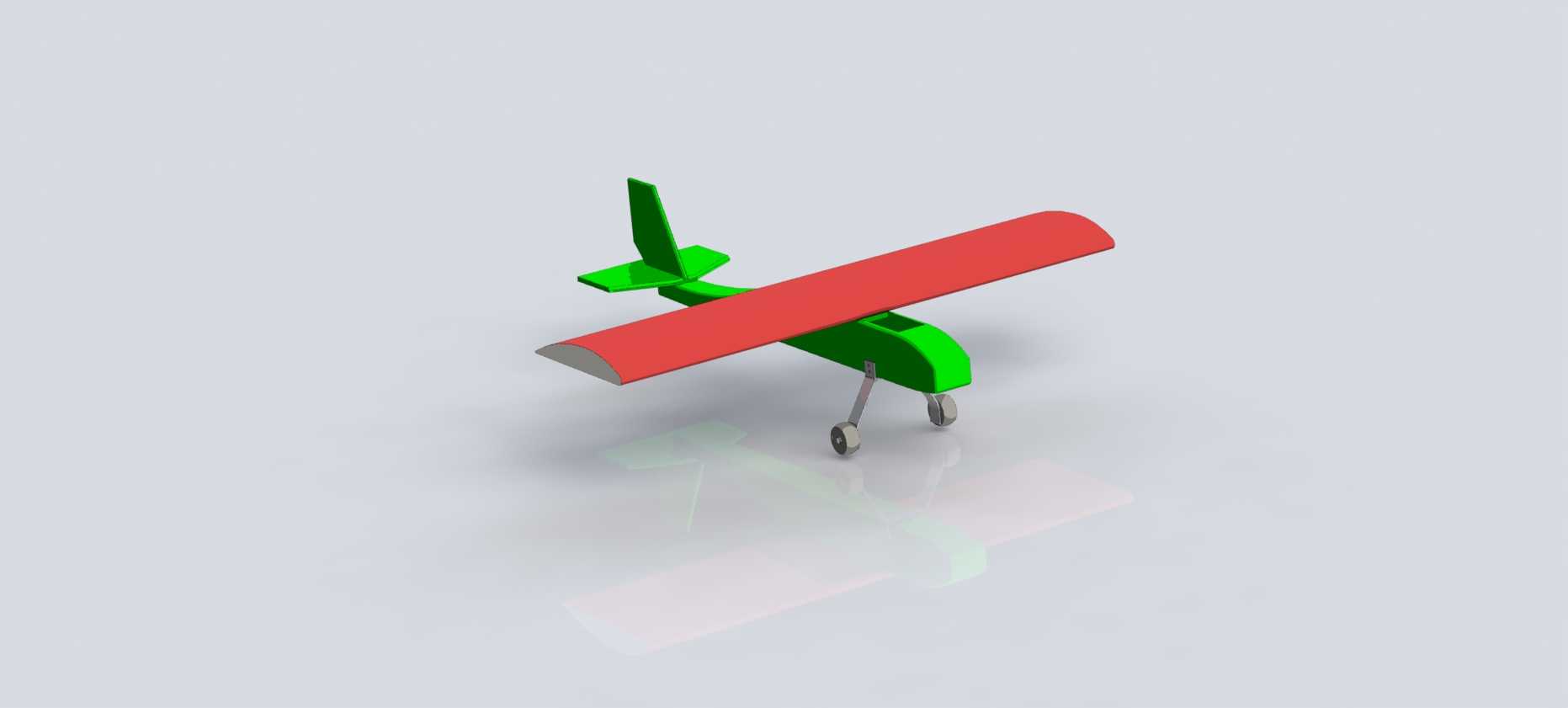

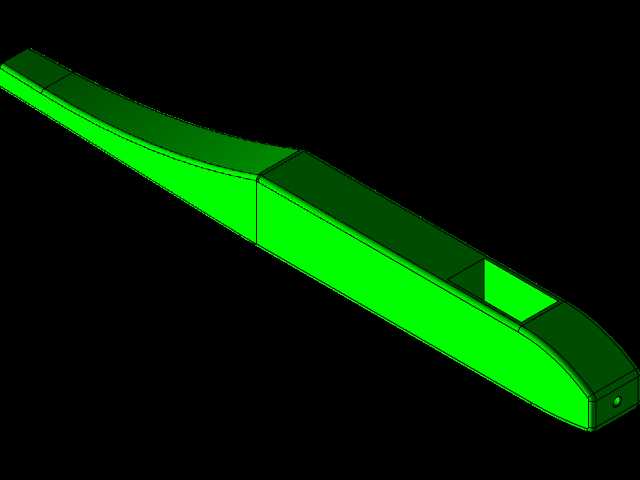

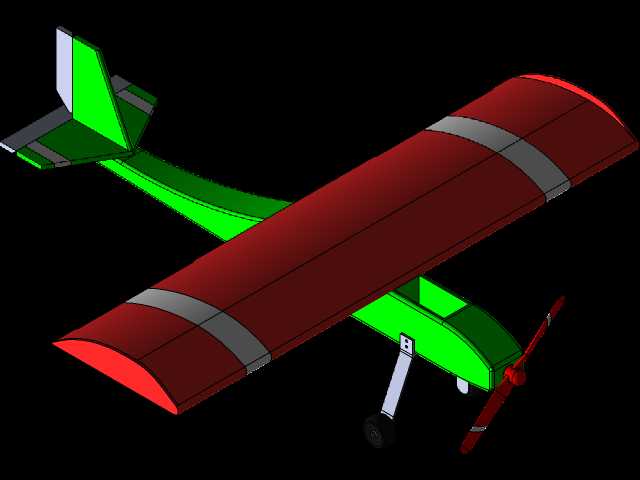

　　这款上单翼前拉式轻型固定翼航模，在设计阶段优先考虑了新手入门飞行的容错需求，整体布局采用常规上单翼配常规尾翼的成熟构型，机翼设置在机身上部，能够在飞行过程中提供天然的自稳力矩，降低飞手的操控负担，适合航模入门爱好者进行基础飞行练习，也可作为小型航拍载荷的搭载平台完成低空低速的航拍作业任务。动力系统采用机头前置的螺旋桨直驱布局，螺旋桨选用两叶竞速桨型，配合前置安装的动力电机，拉力线与机身中轴线重合，能够在飞行过程中减少动力输出带来的偏航力矩，避免大油门状态下飞机出现不必要的侧滑，提升飞行过程中的姿态稳定性。机身主体采用盒式承力结构，从机头电机安装位延伸至尾翼固定端，内部预留了电池、电调、接收机等航电设备的安装舱位，

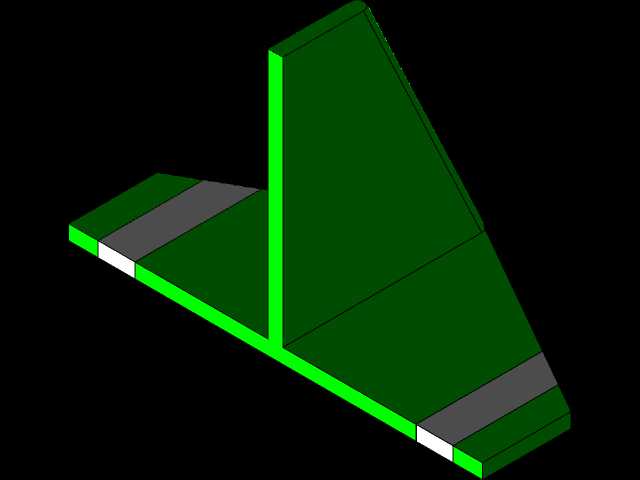

　　安装边界充分考虑了常规航模配件的通用尺寸，电池舱可容纳常见的2S-3S锂聚合物电池，电调安装位预留了散热间隙，避免长时间大油门工作时出现过热问题。起落架采用后三点式布局，主起落架设置在机翼下方靠前位置，采用弹性金属丝作为支撑结构，能够在降落过程中吸收地面冲击能量，减少硬着陆对机身结构的损伤，尾轮与方向舵联动，可在地面滑跑阶段实现方向控制，降低起飞降落阶段的操控难度。机翼采用平直翼型，相对厚度较大，能够在较低的飞行速度下提供足够的升力，降低失速速度，提升低速飞行的安全性，机翼表面设置的条状标识可在飞行过程中帮助飞手快速判断机翼姿态，提升目视飞行时的姿态辨识度。尾翼部分包含垂直尾翼与水平尾翼，垂直尾翼提供航向稳定性，

　　水平尾翼负责俯仰姿态控制，各操纵面的舵角安装位预留了通用调节孔位，可根据飞手的操控习惯调整舵面行程，适配不同熟练度飞手的操控需求。整体结构在设计时充分考虑了组装维护的便捷性，机翼与机身、尾翼与机身的连接位均采用快拆结构设计，无需复杂工具即可完成拆装，方便外出携带飞行，各部件的受力位置均做了局部加强处理，能够承受日常飞行过程中的常规机动载荷，减少飞行过程中的结构损坏概率。
