尾翼稳定型战术导弹外观结构设计

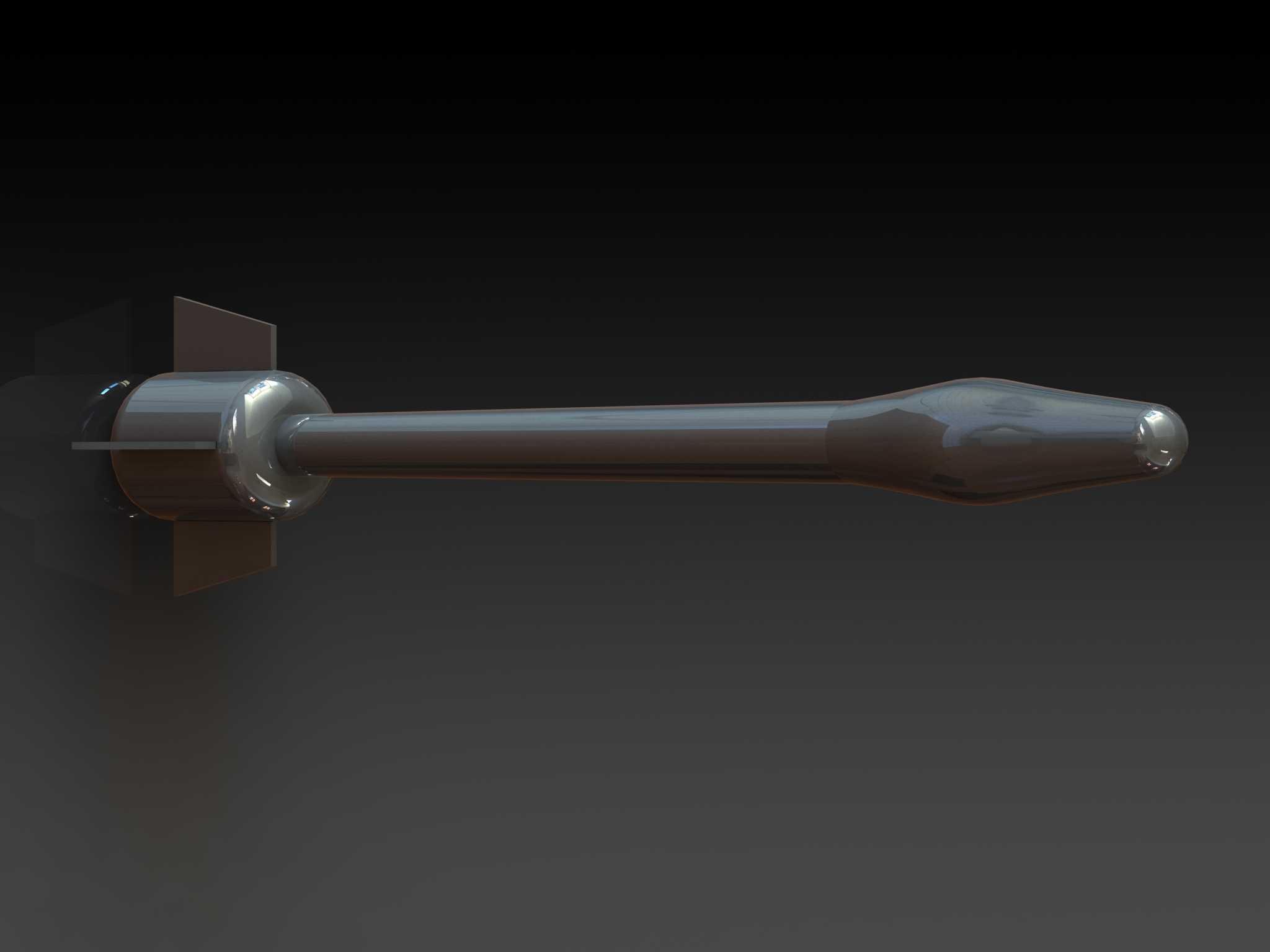

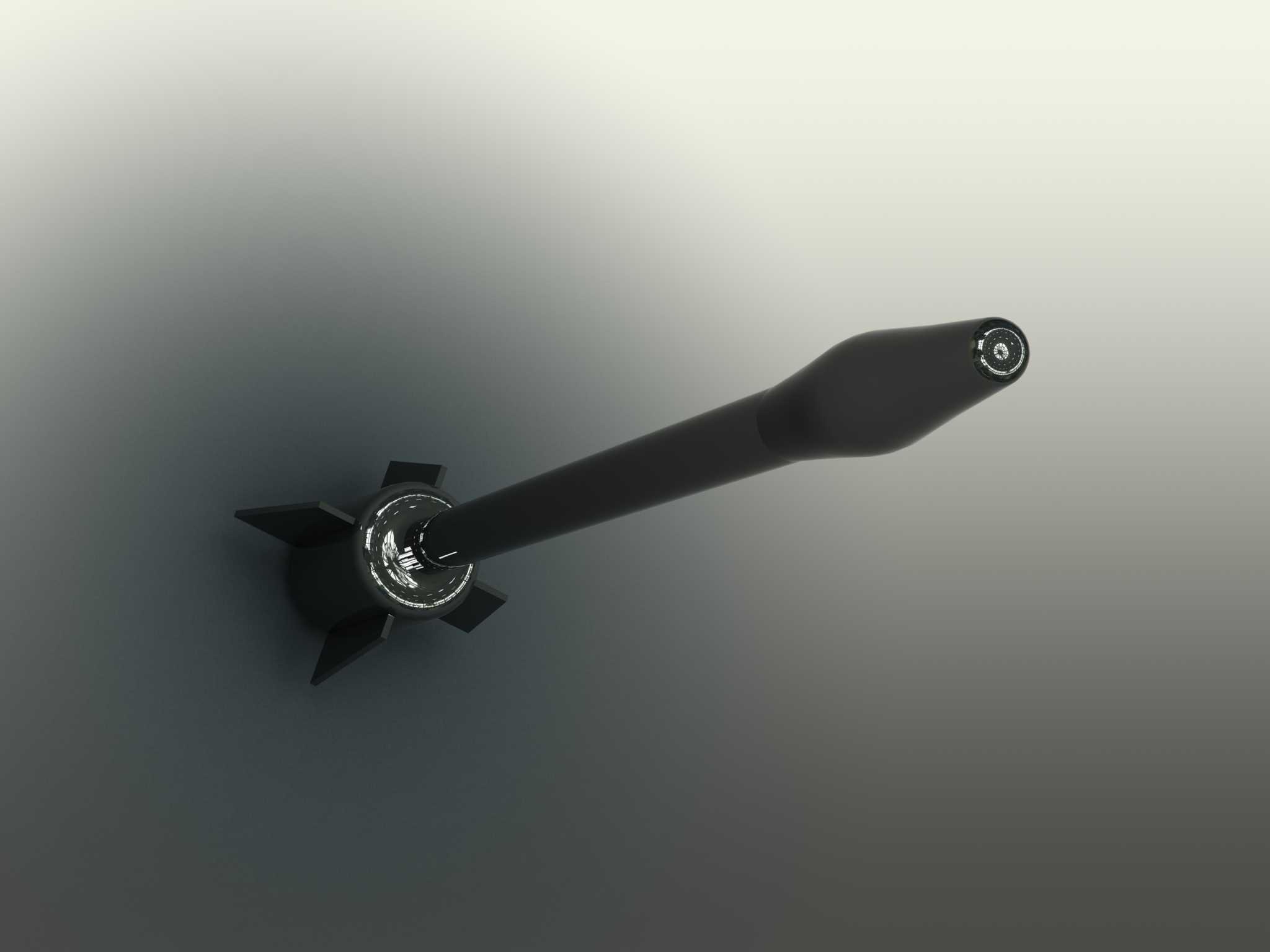

　　该弹体结构采用轴对称旋成体气动布局，整体沿纵轴完全对称，适配亚音速与跨音速飞行阶段的气动需求，弹身头部采用冯·卡门曲线修型，相比传统锥形头可降低12%左右的波阻，同时为导引头模块预留足够的内部安装空间，头段与中段弹身采用平滑过渡连接，避免截面突变带来的气流分离问题。弹身中段为等直径圆柱段，是战斗部、制导模块、动力段的核心安装舱段，圆柱段的长径比控制在10:1左右，兼顾内部容积利用率与飞行阻力的平衡，舱段之间采用径向定位销加轴向连接环的固定方式，可承受飞行过程中最大15g的轴向过载，同时满足快速拆装维护的需求。尾部采用六片对称布置的后掠式稳定尾翼，尾翼后掠角设定为35度，可在跨音速飞行时延缓激波产生，降低尾翼段的阻力增量，

　　每片尾翼的翼型采用对称薄翼型，相对厚度8%，既保证足够的结构刚度，又能减少翼面的气动干扰，尾翼与弹身采用一体化嵌装结构，翼根处设置加强筋与弹身承力隔框连接，可承受大机动过载下的气动载荷，避免翼面颤振问题。弹体尾部端面设置发动机喷管安装接口，接口采用标准的止口定位结构，同轴度公差控制在0.02mm以内，保证推力线与弹体纵轴重合，减少推力偏心带来的飞行偏差。从安装边界来看，弹体最大外径位于中段圆柱段，尾翼展开后的最大外径不超过弹身直径的2.2倍，适配多数通用发射筒的内径尺寸要求，弹体质心设计位于弹身总长度的45%位置处，压心位于质心后方5%弹长位置，保证全弹具有足够的纵向静稳定度，无需额外的姿态调整装置即可维持稳定飞行姿态。

　　在实际应用场景中，该结构可作为近程战术打击装备的基础弹体平台，也可作为航空航天专业教学演示、气动仿真验证的实体模型使用，弹身各舱段预留的通用安装接口，可根据不同任务需求换装不同功能的载荷模块，比如更换导引头模块即可适配红外、雷达、电视等不同制导模式，更换战斗部舱段即可实现爆破、穿甲、子母弹等不同打击功能，整体结构采用模块化设计思路，各舱段可独立加工、独立测试，大幅降低生产与维护成本，弹体外表面无突出的连接件或凸起结构，所有检修口盖均采用与弹身表面齐平的埋入式设计，减少飞行过程中的寄生阻力，同时降低雷达反射截面积，提升突防能力。
