鲍曼泳池专用管壳式换热设备模型

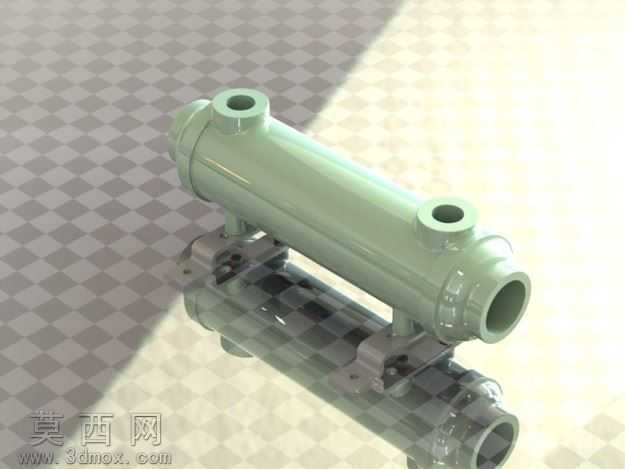

该三维模型采用SolidWorks软件完成全参数化建模，整体为卧式管壳式换热器结构，建模过程严格遵循泳池换热设备的实际尺寸比例，对壳体、管程接口、鞍式支座等核心部件进行了精细化的特征构建。首先通过旋转凸台命令生成圆柱形承压壳体，在壳体顶部精准定位两个流体接口，分别对应热媒进出通道，壳体端部的管箱接口采用拉伸凸台配合圆角过渡处理，还原了实际产品的焊接过渡结构，避免应力集中的设计细节在模型中得到充分体现。模型底部的鞍式支座通过草图绘制支座轮廓后拉伸成型，支座与壳体的连接位置添加了贴合约束，还原了实际安装的支撑结构，支座上的安装孔位采用异形孔向导命令生成，符合机械设计的标准规范。材质渲染阶段，为壳体赋予了淡绿色工业防腐涂层材质，模拟泳池换热设备常用的环氧防腐漆面效果，材质参数调整了粗糙度与反光度，呈现出哑光金属漆面的真实质感；支座部分赋予了深灰色金属材质，区分不同部件的材质属性；场景搭建采用棋盘格地面配合柔和的面光源，通过光影效果突出设备的圆柱曲面轮廓，渲染时开启环境光遮蔽，让部件衔接处的阴影更具层次感，清晰展现设备的整体结构。设计思路上围绕泳池恒温换热的使用场景，采用卧式单壳程结构，保证换热过程中流体的湍流效果，提升换热效率，接口位置的布局充分考虑了管路安装的便利性，顶部接口与端部接口的角度设置符合实际管路走向需求，整体模型无冗余特征，各部件间的装配关系清晰，可直接用于换热系统的装配模拟、工程演示以及结构校核，模型同时导出了STEP、IGES等通用格式，可适配多款三维软件进行后续的编辑与仿真分析，完整还原了鲍曼泳池换热器的结构特点与工业设计细节。
