管壳式列管换热设备三维结构设计

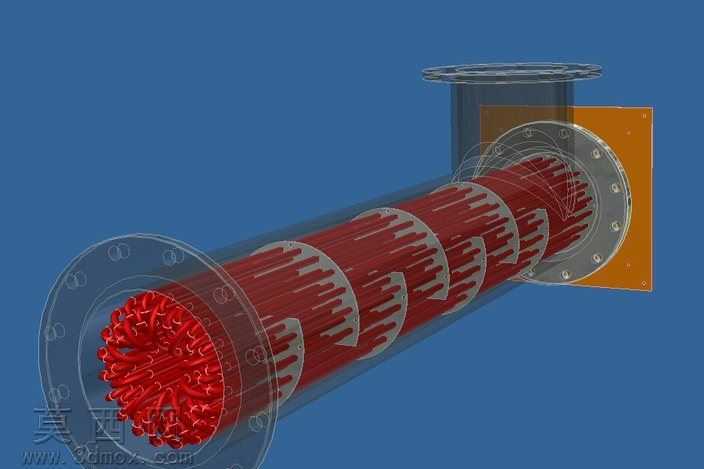

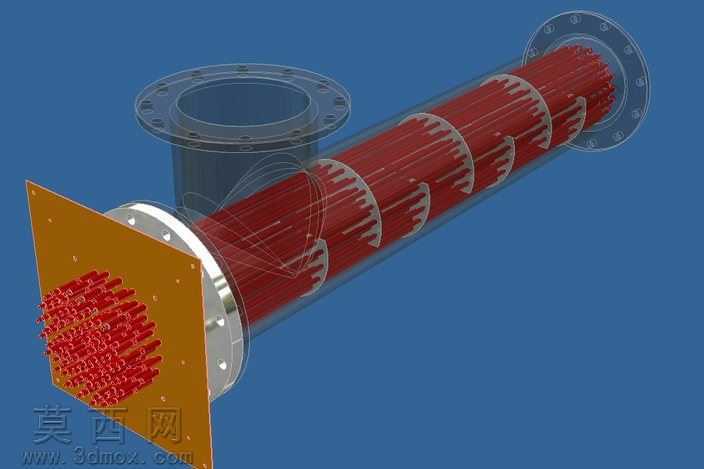

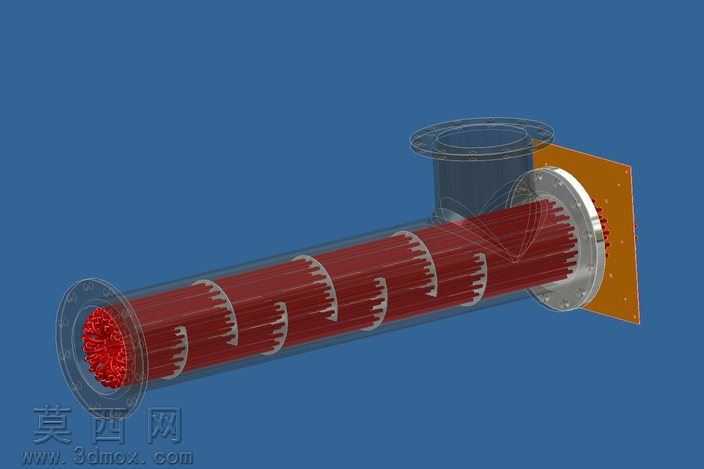

本作品为管壳式列管换热器的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰准确。建模过程中首先搭建整体装配基准，依次完成壳体、管板、折流板、换热管束、进出口法兰、端盖连接结构的独立零件建模，再按照实际装配约束完成总装配合，所有配合间隙、安装定位均参照常规管壳换热器的工程设计规范设置，无干涉错位问题。渲染阶段采用半透明壳体材质搭配金属质感的端盖、法兰与管板材质，换热管束采用醒目的红色材质区分，折流板做半透明磨砂金属处理，既能够清晰展示内部管束排布与折流板的间隔布置结构，也能直观呈现壳程流体的折流走向与管程流体的流通路径。模型完整还原了管壳式换热器的核心结构：两端带螺栓连接孔的圆形管板用于固定整束换热管，壳体内等距布置的弓形折流板既可以支撑换热管束避免形变，又能引导壳程流体横向冲刷管束提升换热效率，壳体上方设置的径向接口为壳程流体进出口，两端轴向接口为管程流体进出口，端部法兰带密封安装面可匹配垫片实现承压密封。设计过程中兼顾了结构展示性与工程参考性，所有结构比例协调，部件拆分逻辑符合实际换热器的生产装配流程，既可以作为换热设备原理教学的演示模型，也能为同类型换热设备的结构设计提供直观的三维参考，帮助设计人员快速理解管壳式换热器的内部构造与工作逻辑，清晰呈现管壳程流体的分隔换热、折流强化传热的核心设计思路。
