垂直输送电梯升降机三维结构设计

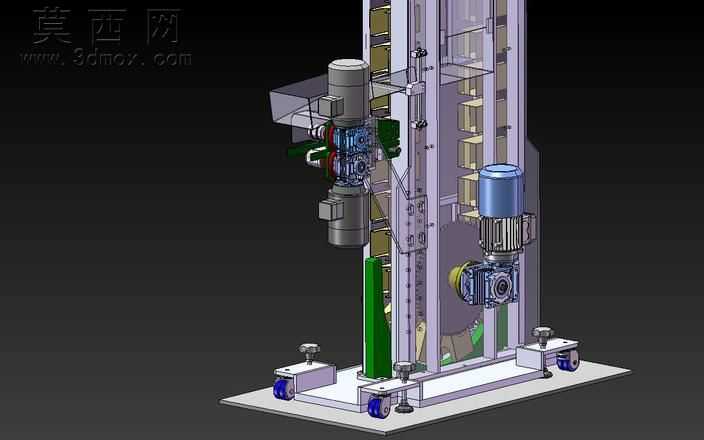

本套电梯升降机三维模型采用专业三维设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，整体装配逻辑清晰，无干涉错位、特征缺失等建模问题，可直接用于结构校核、方案展示与二次设计优化。模型完整呈现了电梯升降机的核心组成结构，包含立式承载机架、双驱动动力单元、传动导向组件、载物承载平台、底部调平支撑与移动脚轮等模块，各部件间的装配约束关系完整，可直观展示设备的运行动作逻辑。建模过程中对不同材质部件做了区分渲染：金属结构件采用哑光银灰色金属材质，还原钢材加工后的真实质感；驱动电机外壳做了蓝灰分色的烤漆质感处理，传动部件做了金属光泽与防滑纹理的细节表现，绿色防护部件采用哑光工程塑料材质，底部脚轮采用橡胶与金属结合的材质表现，整体渲染效果真实细腻，可清晰区分不同功能的部件。从结构设计来看，本设备采用双电机配合减速机的驱动方案，搭配立式导轨作为升降导向结构，可保障载物平台升降过程的平稳性，避免运行过程中出现偏移晃动；底部设置的可调支撑脚轮，既可以实现设备的灵活移位，也可在设备就位后通过调平结构固定设备位置，抵消地面不平整带来的安装误差；机架采用型材拼接式结构，在保障整体结构强度的同时，也便于设备的加工组装与后期维护。设计过程中充分考虑了垂直输送场景的使用需求，对动力传动路径做了合理规划，将驱动单元布置在机架侧方，既节省设备整体占用空间，也便于日常的检修保养；导向组件沿机架竖向全程布置，可覆盖升降全行程的导向需求，保障平台运行的直线度；整体结构紧凑，传动效率高，可适配厂房内物料垂直转运、楼层间小件输送等多种场景的使用需求，模型完整保留了各部件的建模参数，可根据实际使用场景调整升降行程、承载吨位等核心参数，具备较高的设计参考价值。
