剪式液压举升机三维结构设计模型

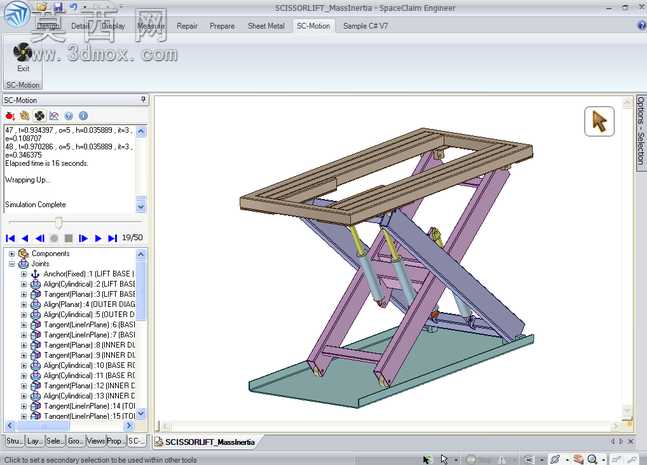

本款剪式举升机三维模型采用剪叉铰接式核心结构完成整体设计，依托三维建模软件完成全零部件的参数化搭建与装配约束配置，完整还原了剪式举升设备的真实机械构造。模型整体分为顶部承载平台、中部剪叉支撑臂组、底部固定基座、液压驱动组件四大核心模块，各部件均按照实际机械加工的尺寸比例进行建模，铰接位置的销轴、轴套、连接耳板等细节结构均完整呈现，无结构缺失或简化过度的问题。在建模过程中，设计人员对剪叉臂的交叉铰接结构做了重点优化，两组对称布置的剪叉臂通过中部铰接销轴形成可转动的剪式伸缩结构，臂体与顶部平台、底部基座的连接位置均配置了转动副约束，完全匹配实际设备的运动逻辑；液压驱动缸体分别铰接在底部基座与内侧剪叉臂的对应安装位，缸体与活塞杆的伸缩行程经过参数校核，可驱动剪叉臂组完成平稳的开合动作，进而带动顶部承载平台实现垂直方向的升降作业。模型完成装配后添加了完整的运动仿真配置，可模拟举升机从最低收纳高度到最高举升位置的全行程动作，仿真过程中可直观观察各铰接点的运动轨迹、部件间的干涉情况，验证结构设计的合理性。材质配置上，顶部承载平台采用花纹钢板材质模拟防滑承载面，剪叉臂与基座采用高强度结构钢材质，液压油缸部件做了金属漆面与缸杆镀铬的材质区分，整体渲染效果贴近真实工业设备的外观质感。该模型的设计思路围绕剪式升降结构的力传递特性展开，通过对称式的剪叉臂布局保证升降过程的稳定性，液压驱动的配置可提供充足的举升推力，整体结构紧凑，收纳后占用空间小，可广泛应用于车辆维修、货物举升、工位升降等多种作业场景，模型结构完整、约束配置合理，可作为同类举升设备设计开发、结构优化、教学演示的参考三维素材，帮助设计人员快速理解剪式升降结构的工作原理与装配逻辑。
