固定式液压剪式升降作业平台结构设计

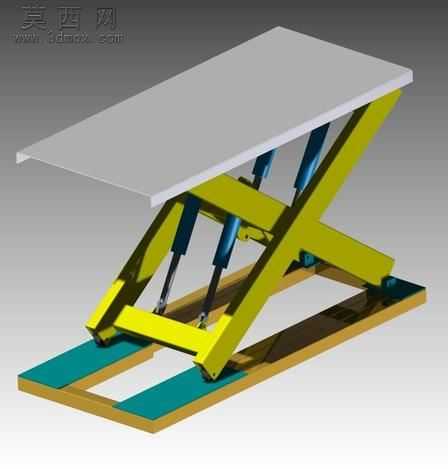

本款剪式举升机三维模型采用剪叉式机械结构作为核心承载框架，整体建模过程严格遵循机械设计规范，从底部安装基座、交叉剪臂组、液压驱动单元到顶部承载平台均完成了全参数化的零件建模与整机装配，各运动副的配合关系完全还原真实设备的运动逻辑，可实现举升动作的动态模拟验证。建模阶段对剪臂的铰接点位进行了反复校核，确保剪臂交叉转动过程中无结构干涉，上下铰接座的安装位置经过力学推演，匹配举升过程中的受力分布，避免应力集中带来的结构失效风险。模型材质渲染贴合工业设备的真实质感，底部基座采用型钢焊接结构的金属哑光材质，剪臂组喷涂醒目的工业黄防锈漆质感，顶部承载平台做防滑金属台面处理，液压油缸采用缸体金属原色搭配活塞杆镀铬亮面效果，底部防滑支撑垫采用青绿色橡胶材质，整体渲染效果清晰区分各功能部件，直观呈现设备的结构组成。设计思路围绕固定式重载升降作业需求展开，采用多组液压油缸同步驱动的布局，相比单缸驱动具备更优的举升稳定性，承载台面采用大尺寸平板设计，可适配多种货物承载、设备检修的作业场景，底部框架预留的安装槽位可直接与地面基础固定，保障举升作业时的整机稳定性。剪臂组采用高强度型钢焊接成型，铰接位置配置耐磨衬套结构，降低长期往复转动带来的磨损，延长设备使用寿命，液压管路的排布沿剪臂内侧走线，避免举升过程中管路被挤压磨损。模型完整还原了设备的所有结构细节，从铰接处的连接销轴、油缸的安装固定座到平台边缘的防滑倒角均有体现，可作为液压升降设备设计的参考原型，也可用于相关专业的机械结构教学演示，帮助理解剪叉升降结构的力传递路径与液压驱动的工作原理，为同类型升降设备的结构优化、参数选型提供直观的三维参考依据。
