氨橇工业流体输送集成装置三维设计

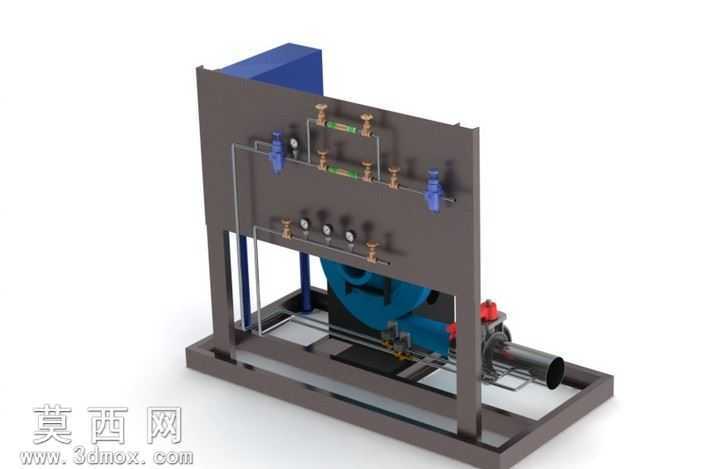

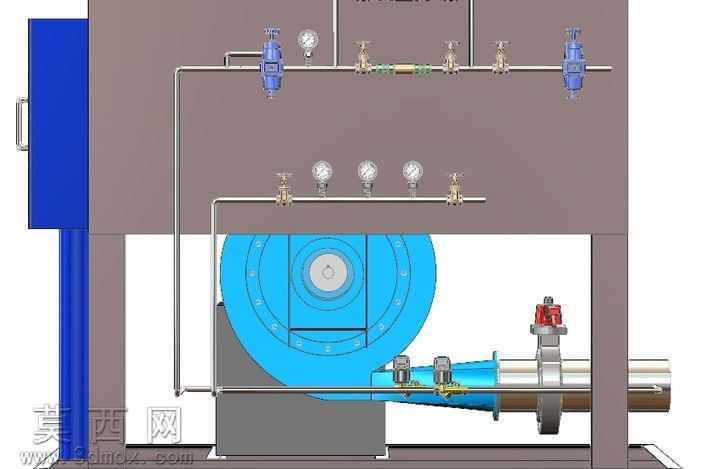

本作品为氨橇工业流体输送集成装置的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与工业装置集成设计逻辑，完整还原了氨橇设备的整体布局与细节构造。建模阶段首先搭建整体框架结构，以型钢焊接成型的支撑机架作为承载基础，确定各功能模块的安装定位基准，保证整体结构的承重稳定性与安装精度。主体承压腔体采用实体建模方式构建，精准还原腔体的壁厚、接口位置与安装支座结构，匹配工业氨介质输送的承压设计要求。管路系统建模严格遵循工业管路设计规范，区分不同管径的输送管线，还原管线的走向弯折、排布间距，每一段管路的接口位置都与对应功能部件精准对齐，避免出现干涉错位问题。装置上搭载的各类功能部件均做了精细化建模：包括不同规格的截止阀、调压阀，用于实时监测压力的压力表组，大直径的离心式动力输送部件，以及端部的连接法兰与密封结构，每个部件的外形轮廓、安装接口、操作结构都按照工业实物比例还原，阀门的手轮、压力表的表盘刻度、法兰的螺栓孔位都做了细节刻画，保证模型的真实还原度。材质渲染阶段根据不同部件的工业实际材质做了区分设置：支撑机架采用哑光深灰碳钢材质，主体承压腔体采用哑光棕褐色工业防腐涂层材质，输送管路采用亮面金属不锈钢材质，阀门部件采用蓝色工业涂装与金属原色结合的材质表现，压力表表盘采用透明玻璃覆盖与白色刻度表盘的材质组合，动力部件的叶轮壳体采用亮蓝色工业漆面材质，密封部件采用深色橡胶材质，通过材质参数的调整，还原不同材质的反光度、粗糙度与质感差异，让渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑氨橇设备的集成化特性，将动力输送单元、压力调控单元、介质输送单元、监测单元集成在统一机架上，布局紧凑合理，预留了操作维护空间，管路排布横平竖直，符合工业管路排布的工艺要求，各部件的安装位置符合实际设备的操作逻辑，压力表设置在便于观测的位置，阀门设置在便于操作的高度，动力部件设置在机架下部降低整体重心，保证装置运行的稳定性。建模过程中反复校验各部件的装配关系，通过干涉检查排除部件间的碰撞错位问题，保证模型的装配合理性，可用于氨橇设备的结构展示、安装指导、方案评审等场景。
