改装款踏板车飞轮冷却风扇组件设计

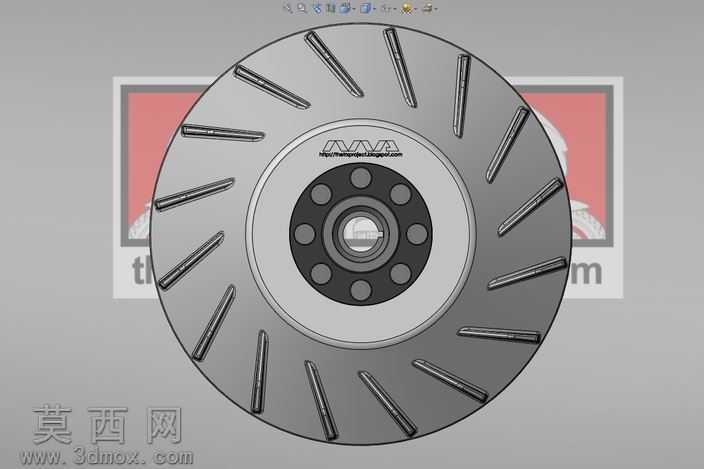

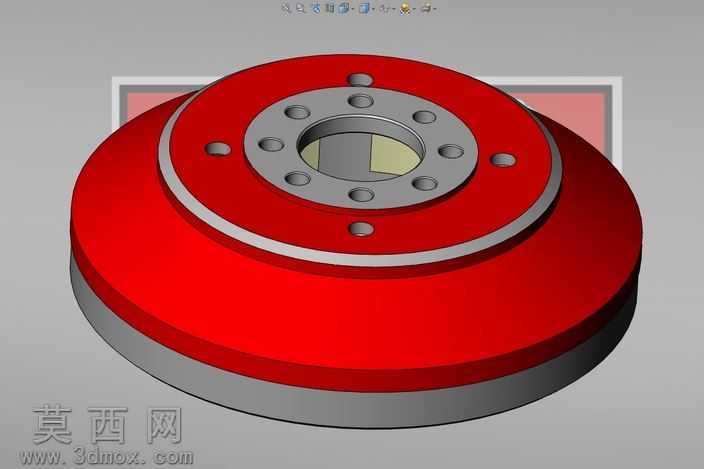

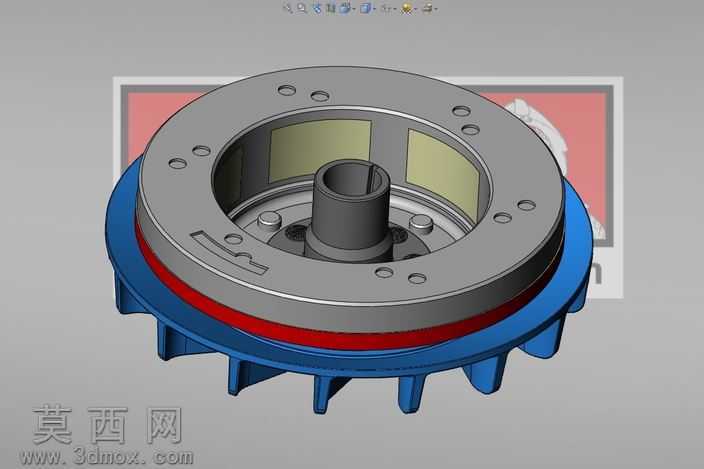

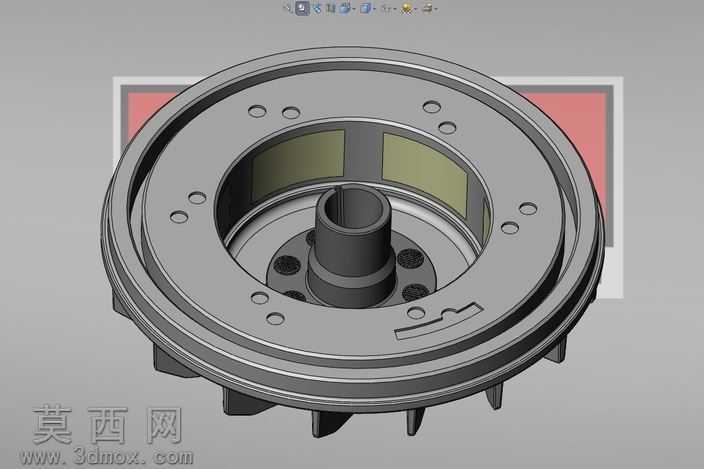

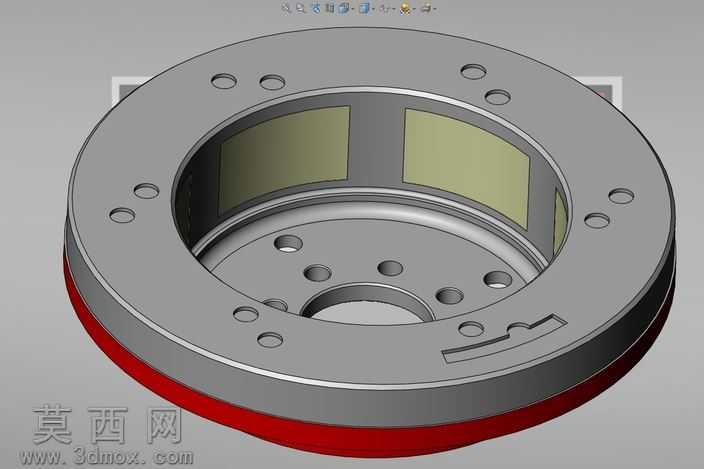

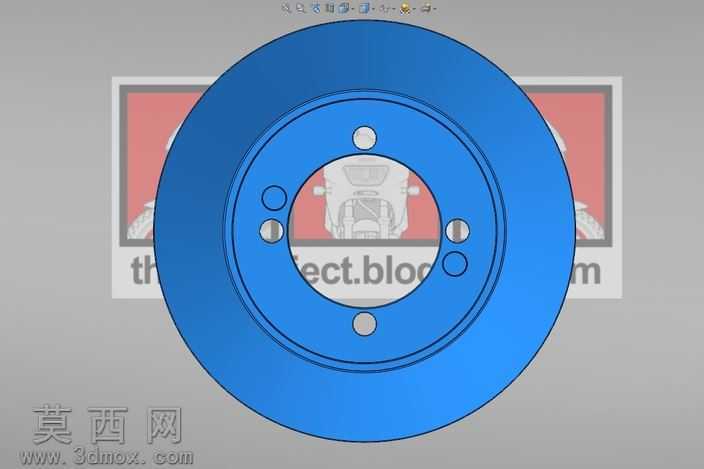

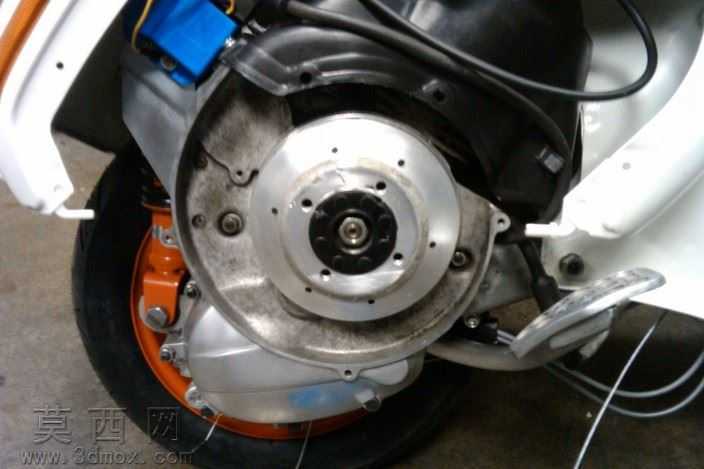

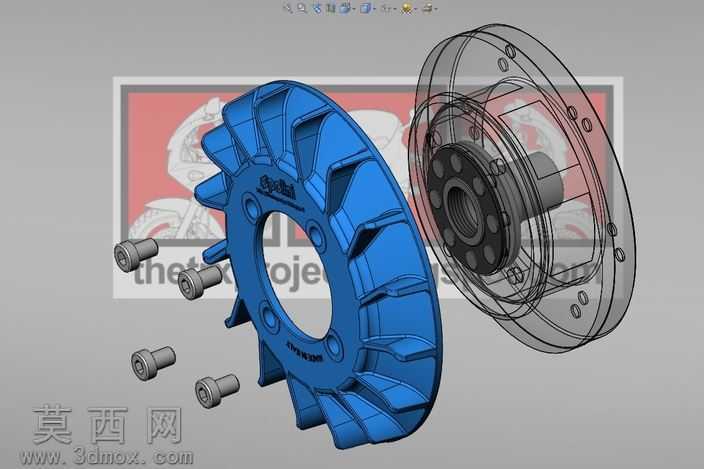

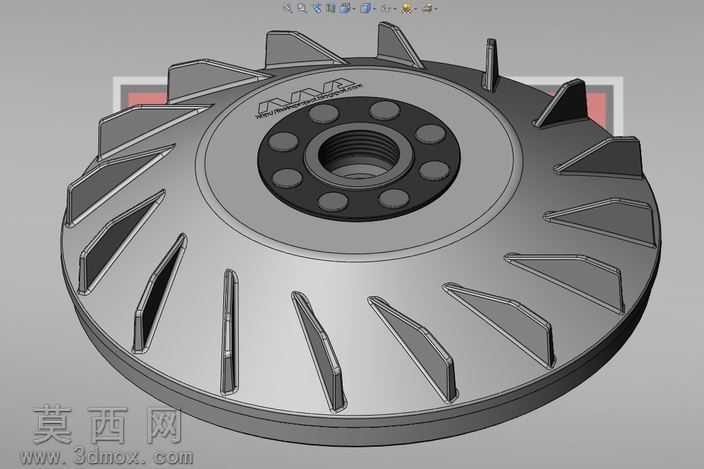

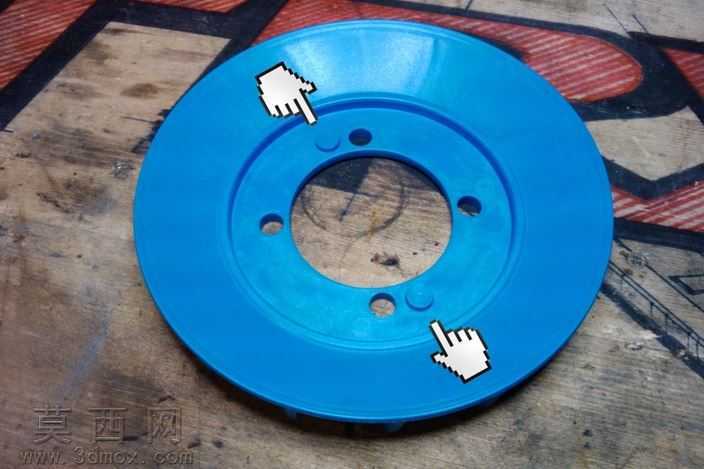

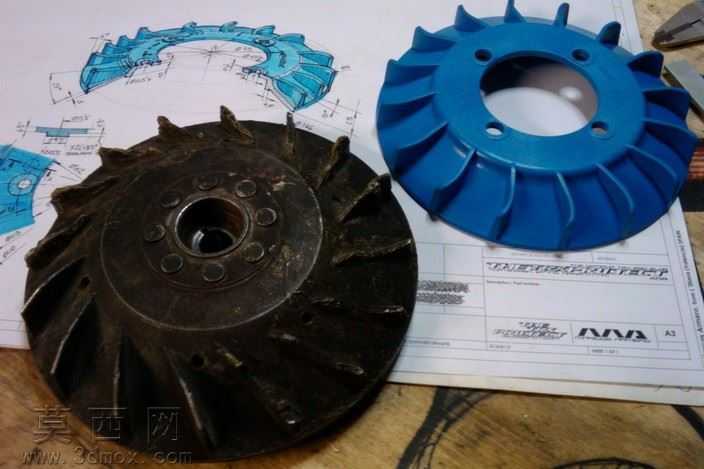

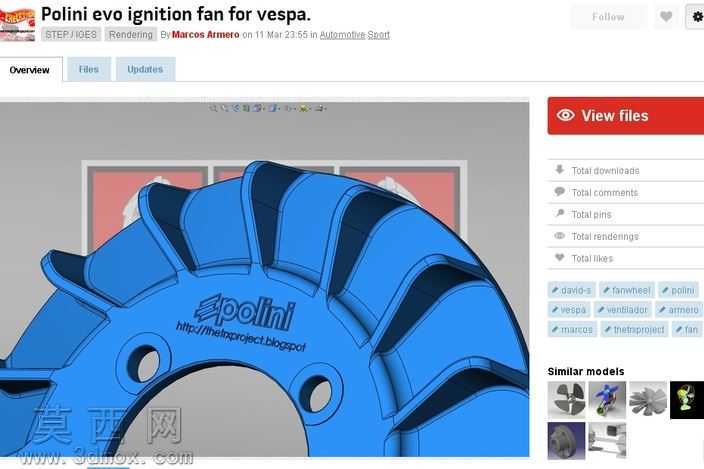

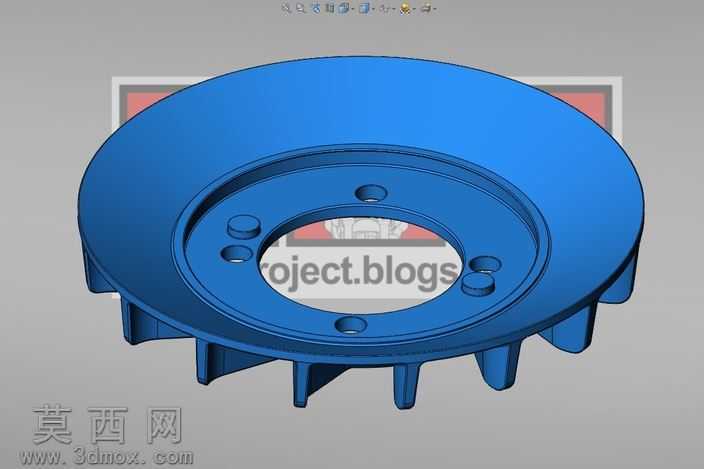

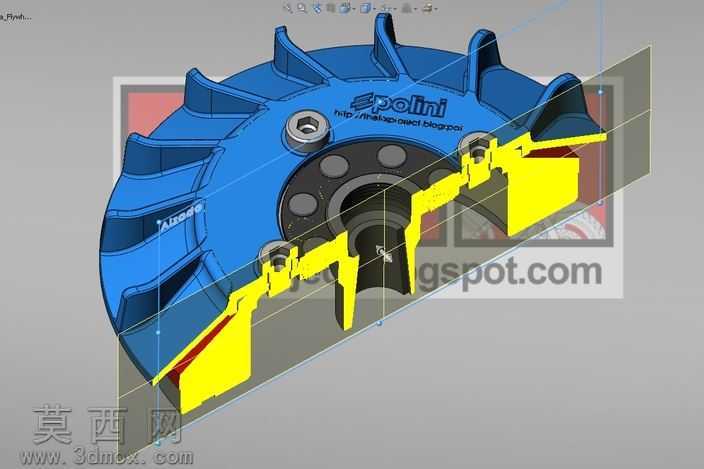

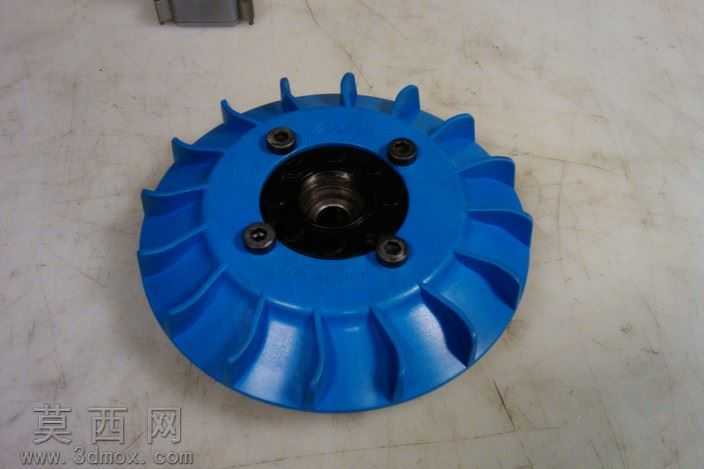

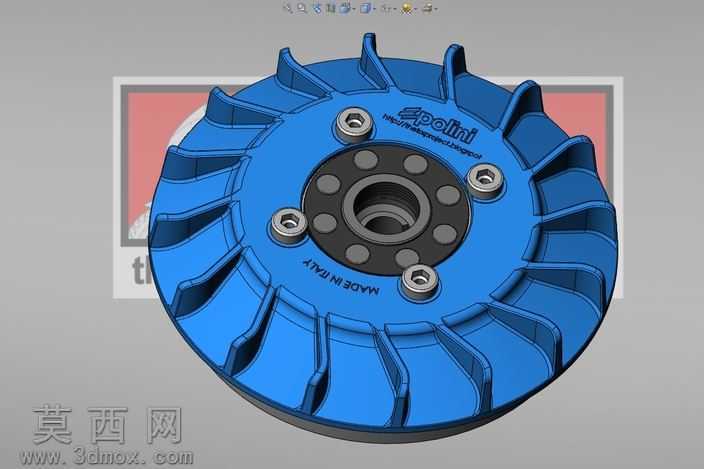

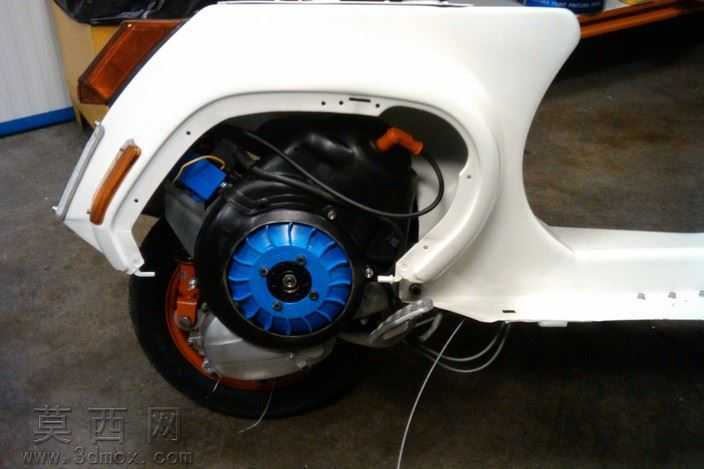

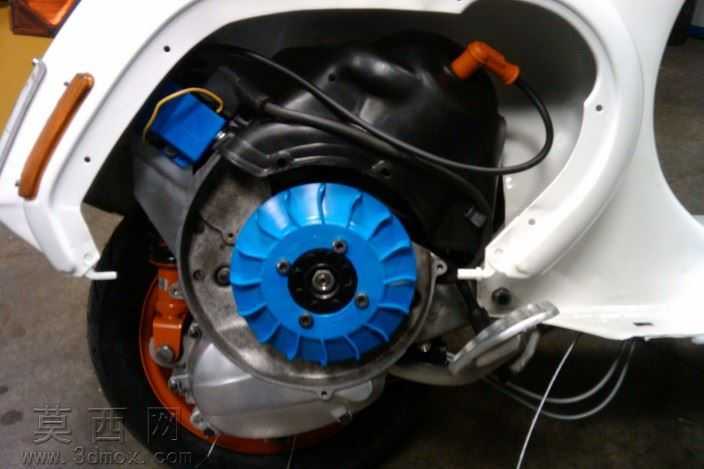

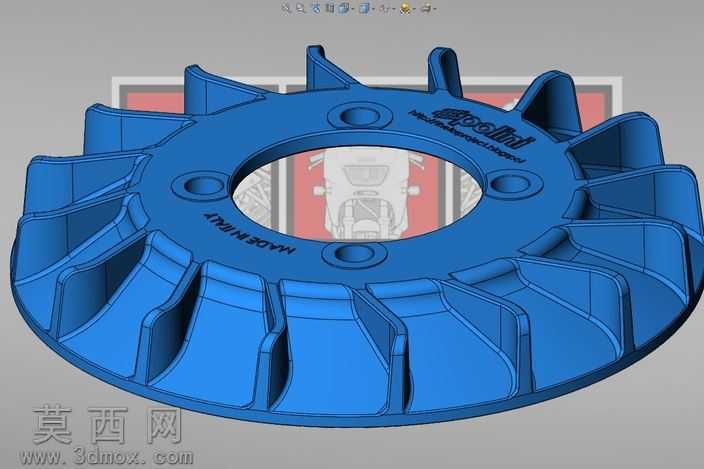

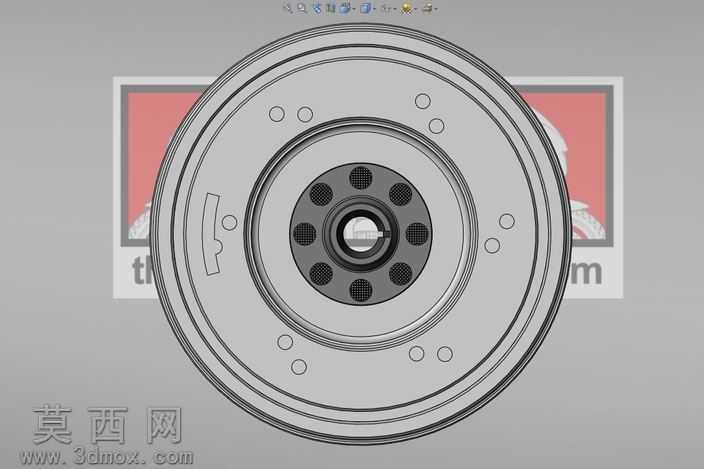

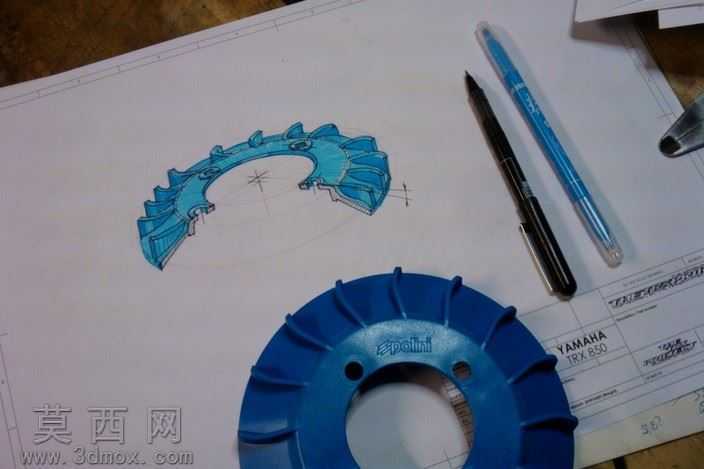

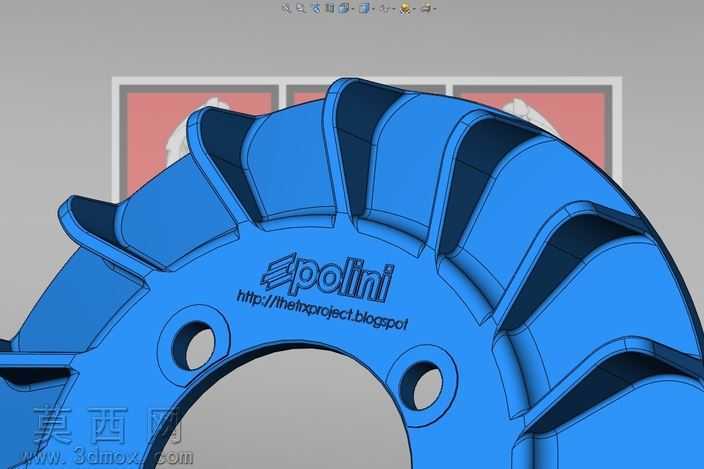

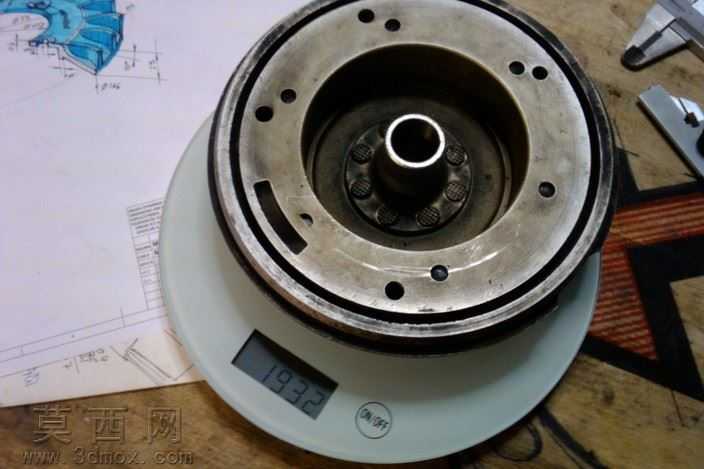

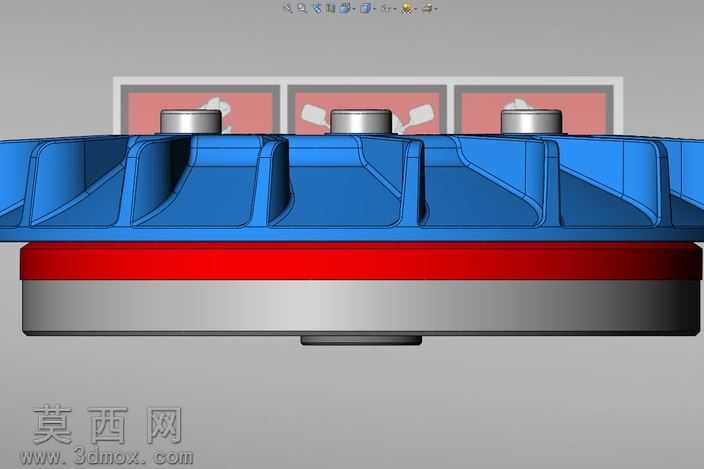

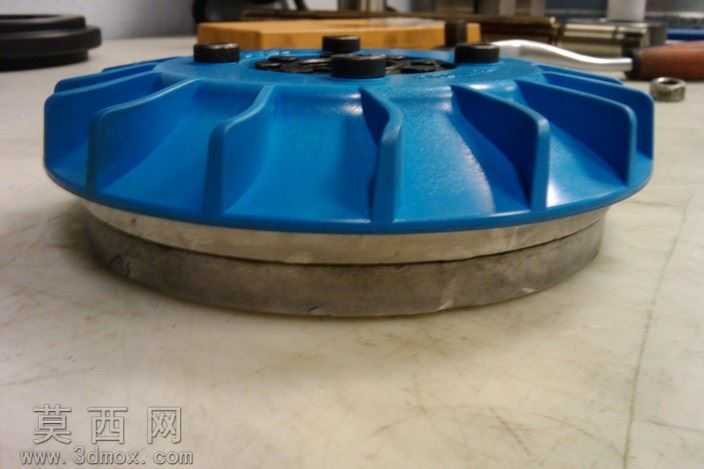

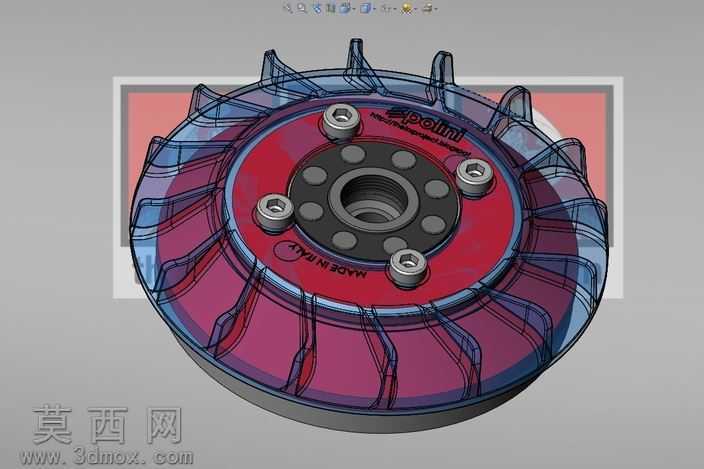

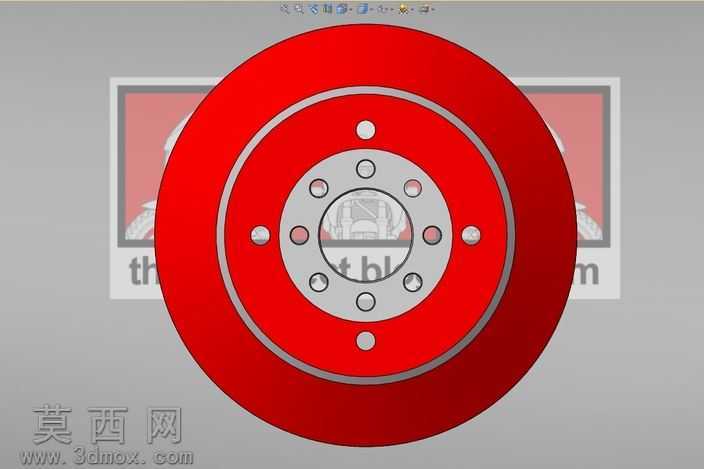

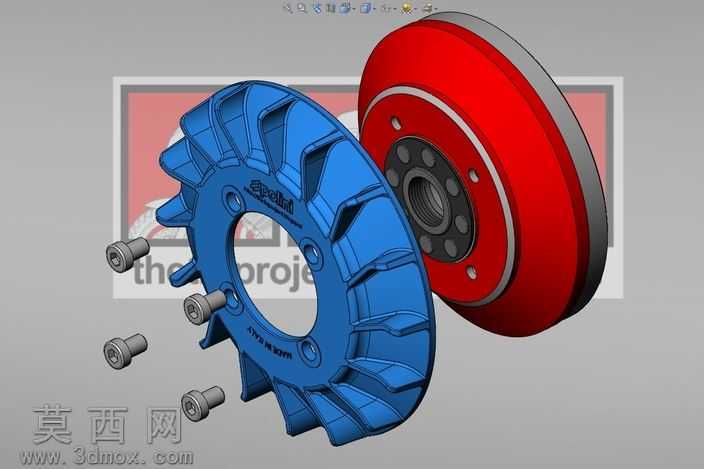

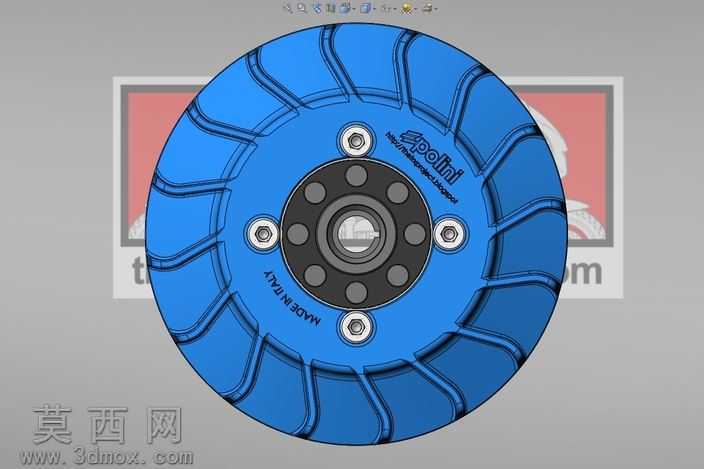

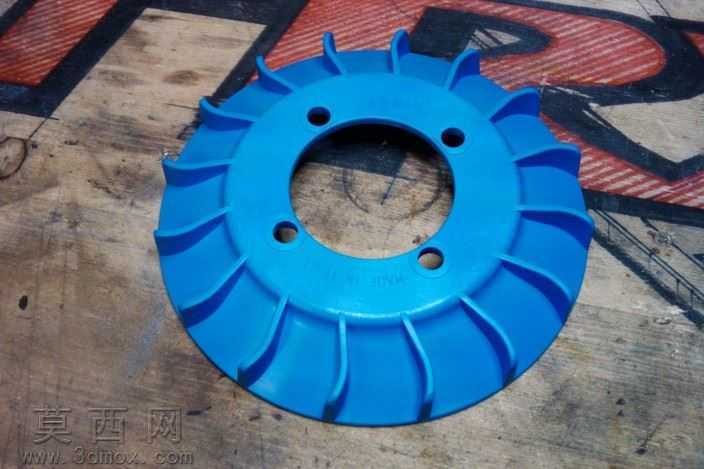

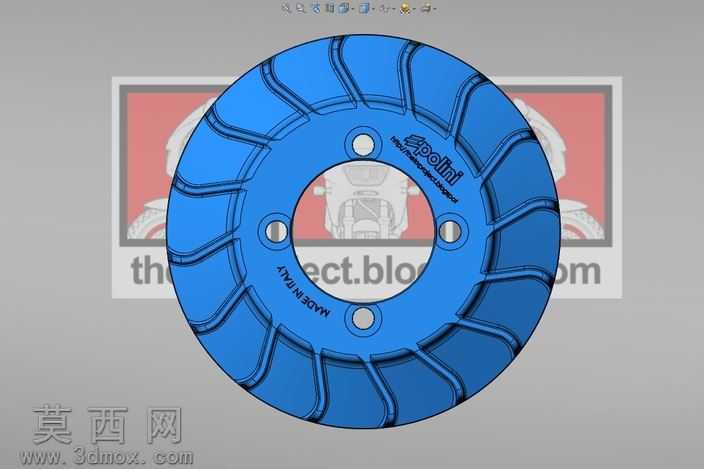

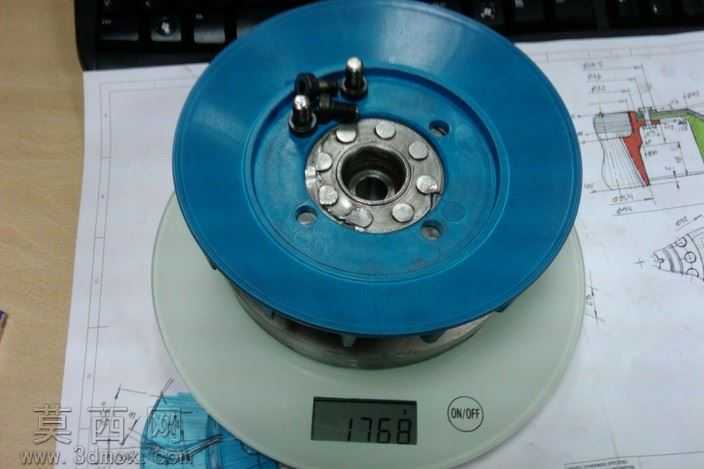

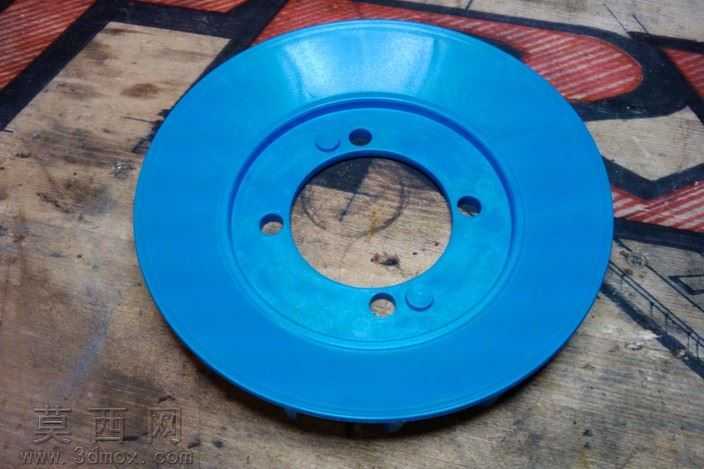

本作品为踏板车动力系统改装用飞轮配套冷却风扇组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循改装配件的实际装配尺寸逻辑，对每一处配合公差预留合理的设计余量，确保模型可直接对接后续生产加工的尺寸校验需求。模型整体分为蓝色冷却风轮、红色飞轮主体、配套安装螺栓三个独立可拆分的结构模块，各模块之间保留完整的装配约束关系，可在三维软件中直接完成爆炸视图、装配动画的制作，也可单独导出单个零件用于结构优化调整。材质渲染阶段，针对不同部件的实际应用材质做了精细化的质感还原：蓝色冷却风轮采用高强度玻纤增强尼龙材质，渲染时调整了材质的漫反射粗糙度与半透明参数，还原工程塑料表面略带磨砂的哑光质感，同时对风轮表面的品牌标识做了浮雕式的结构处理，避免贴图渲染带来的失真问题；红色飞轮主体采用铸铝外层加高温烤漆的材质设定，边缘的金属摩擦环单独赋予耐磨铸铁材质，还原金属部件经过机加工后的细腻金属光泽，表面的安装孔位做了倒角细节处理，还原真实机加工零件的工艺特征；配套的安装螺栓采用镀锌碳钢材质，还原标准紧固件表面的镀锌钝化层质感，螺纹部分采用真实螺旋扫描建模而非贴图模拟，可清晰呈现牙距、牙型的细节特征。结构设计上，冷却风轮采用多叶片离心式结构，叶片角度经过反复调整优化，可在飞轮高速旋转时形成稳定的定向气流，对发动机缸头、离合器等高热部件形成有效散热，风轮中心的定位孔与安装孔位完全匹配飞轮端面的定位凸台与螺纹孔，装配后无错位旷量；飞轮主体采用双层结构设计，内层为带中心轴承孔的金属配重结构，外层为红色烤漆装饰罩，边缘的摩擦环为离合器接触工作面，平面度公差在建模时做了严格的基准约束，确保工作时接触平稳无抖动。整套模型的建模逻辑遵循从整体装配定位到单个零件细化的设计思路，先搭建整体装配的尺寸骨架，确定风轮与飞轮的同轴度、安装面贴合度等核心装配参数，再逐个完成零件的细节结构设计，最后在装配环境下完成干涉检查，确保所有零件装配后无结构干涉，各运动部件预留合理的活动间隙，既满足改装配件的性能升级需求，也兼顾了外观的视觉协调性。
