五缸径向动力输出机构结构设计

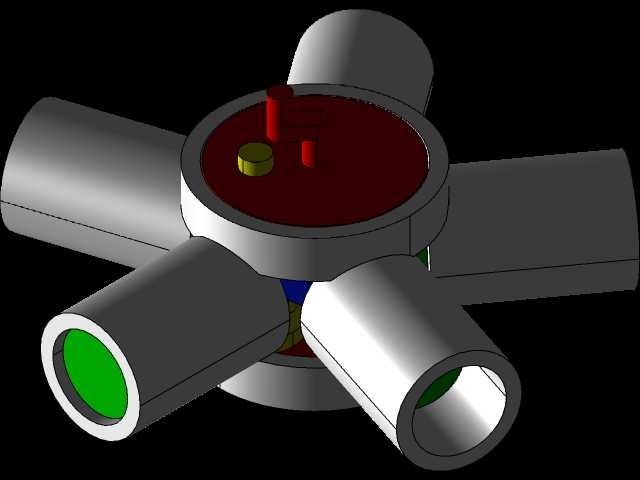

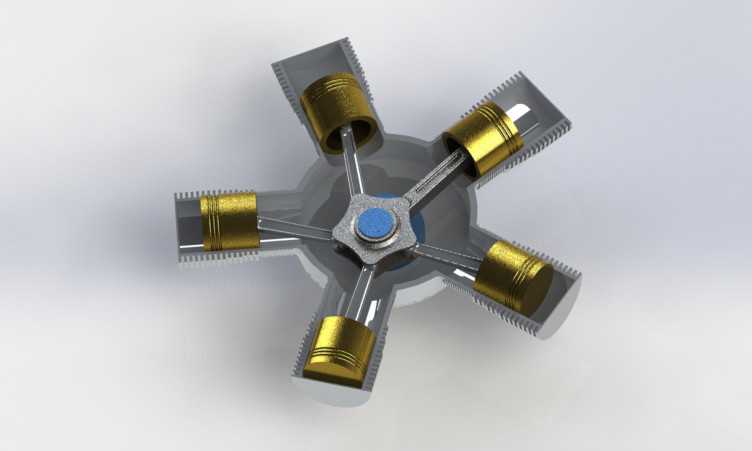

　　该径向布置的五缸动力结构，常应用于小型航空动力、紧凑型特种作业装备的动力输出场景，这类布局的动力装置天生具备结构紧凑、单位功率重量比高的优势，在对安装空间径向尺寸有严格限制、需要短距离大扭矩输出的装备场景中适配性极强。从结构设计逻辑来看，五个气缸以中心曲柄轴为圆心呈等角度放射状排布，每一组活塞组件都通过独立的连杆与中心曲柄销铰接，这种排布方式让所有气缸的做功行程能够沿圆周方向均匀错开，相比直列排布的同缸数动力装置，输出扭矩的波动幅度更小，运转时的动平衡表现更优，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力。设计过程中首先要确定中心曲柄的回转半径，这个参数直接决定了活塞的行程长度，

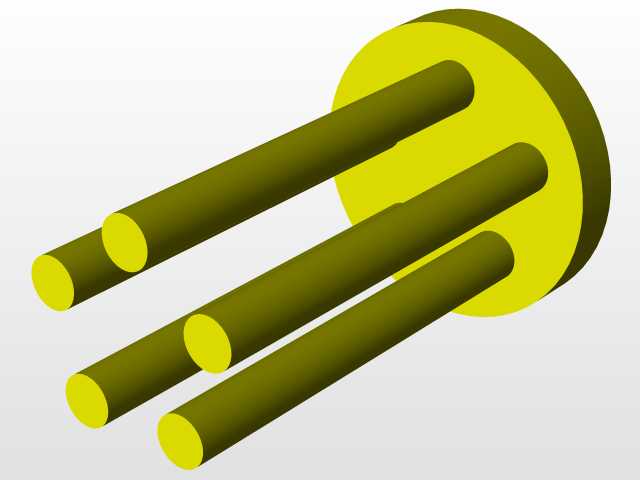

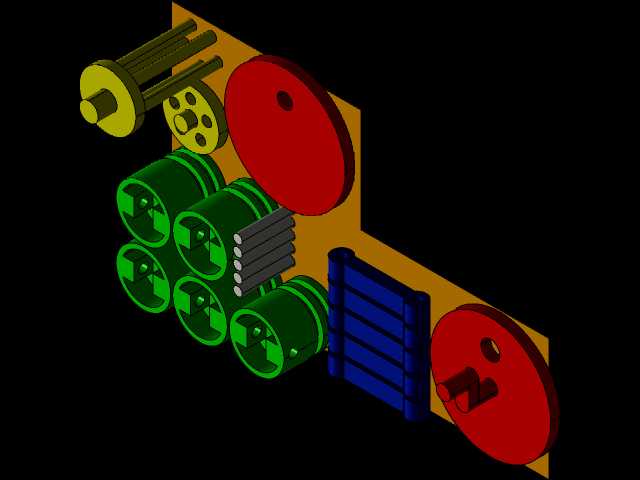

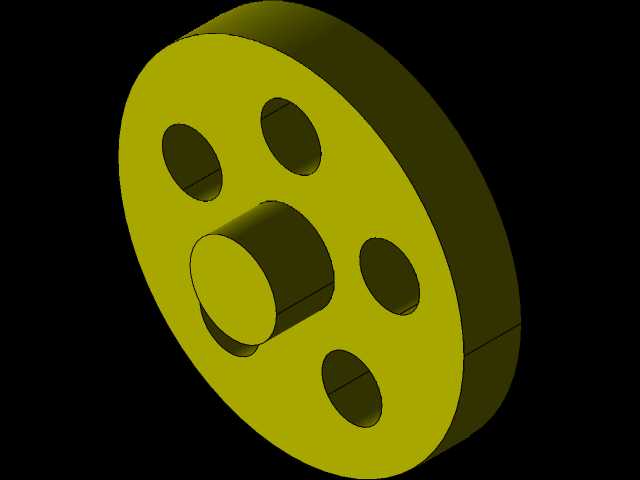

　　同时也划定了整个动力机构的核心径向安装边界，五个气缸的缸体轴线全部交汇于曲柄轴的回转中心，每相邻两个气缸的轴线夹角保持72度，保证各缸做功间隔均匀，避免出现动力输出的断续冲击。活塞与缸套的配合间隙按照常规往复式动力装置的公差要求设定，活塞环槽的位置与深度匹配气封、油环的安装尺寸，保证做功过程中的密闭性。连杆采用两端铰接的结构，小头端通过活塞销与活塞连接，大头端共同铰接在中心曲柄的曲柄销上，这种多连杆共销的设计是径向动力结构的核心特征，设计时需要核算曲柄销的受力载荷，因为五个连杆的作用力会交替作用在同一销体上，需要保证销体的强度与耐磨性能满足长期运转需求。中心轴的输出端预留了标准的动力连接接口，可以直接对接负载端的传动组件，

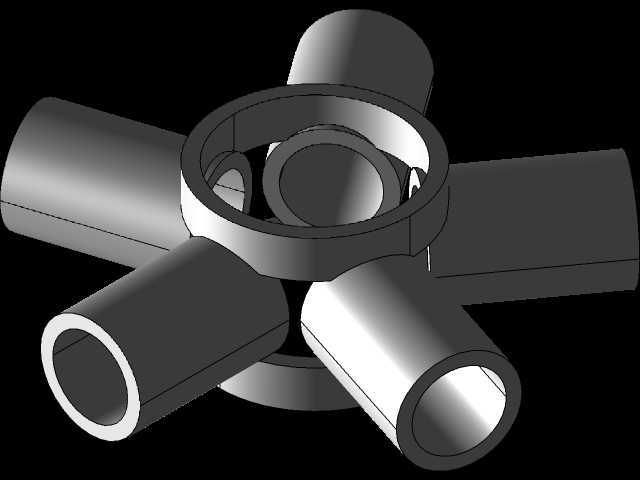

　　不需要额外加装换向传动结构，进一步压缩了整个动力单元的轴向尺寸。缸体外侧预留了散热鳍片的安装结构，适配风冷散热的使用场景，不需要额外布置复杂的水冷管路，进一步降低了整个装置的结构复杂度，更适合在轻量化、小型化的装备上搭载使用。整个结构的安装边界以中心轴为基准，径向尺寸由活塞处于下止点时的缸体末端位置决定，轴向尺寸仅覆盖缸体厚度、曲柄组件厚度与输出端连接段长度，整体占用空间远小于同排量的直列或者V型排布动力装置。在实际应用中，这类五缸径向结构除了作为常规燃油动力的主体结构，也可以经过改装适配压缩空气驱动的场景，作为小型气动动力单元使用，在教学演示、3D打印创客制作领域也常被用作结构原理展示的典型案例，能够直观展示往复式动力转换为旋转动力的完整传动过程。
