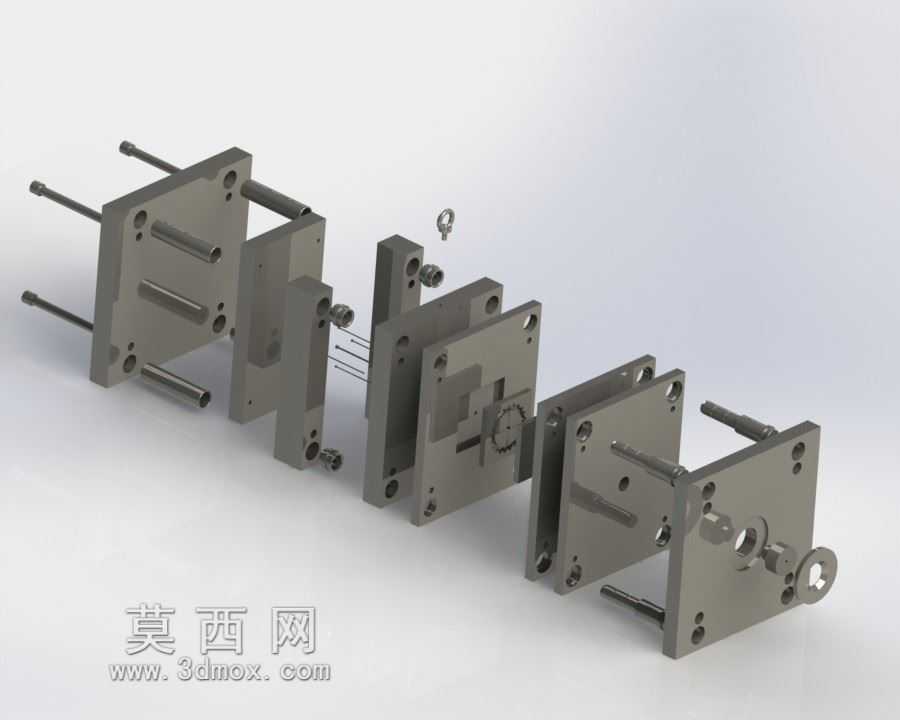

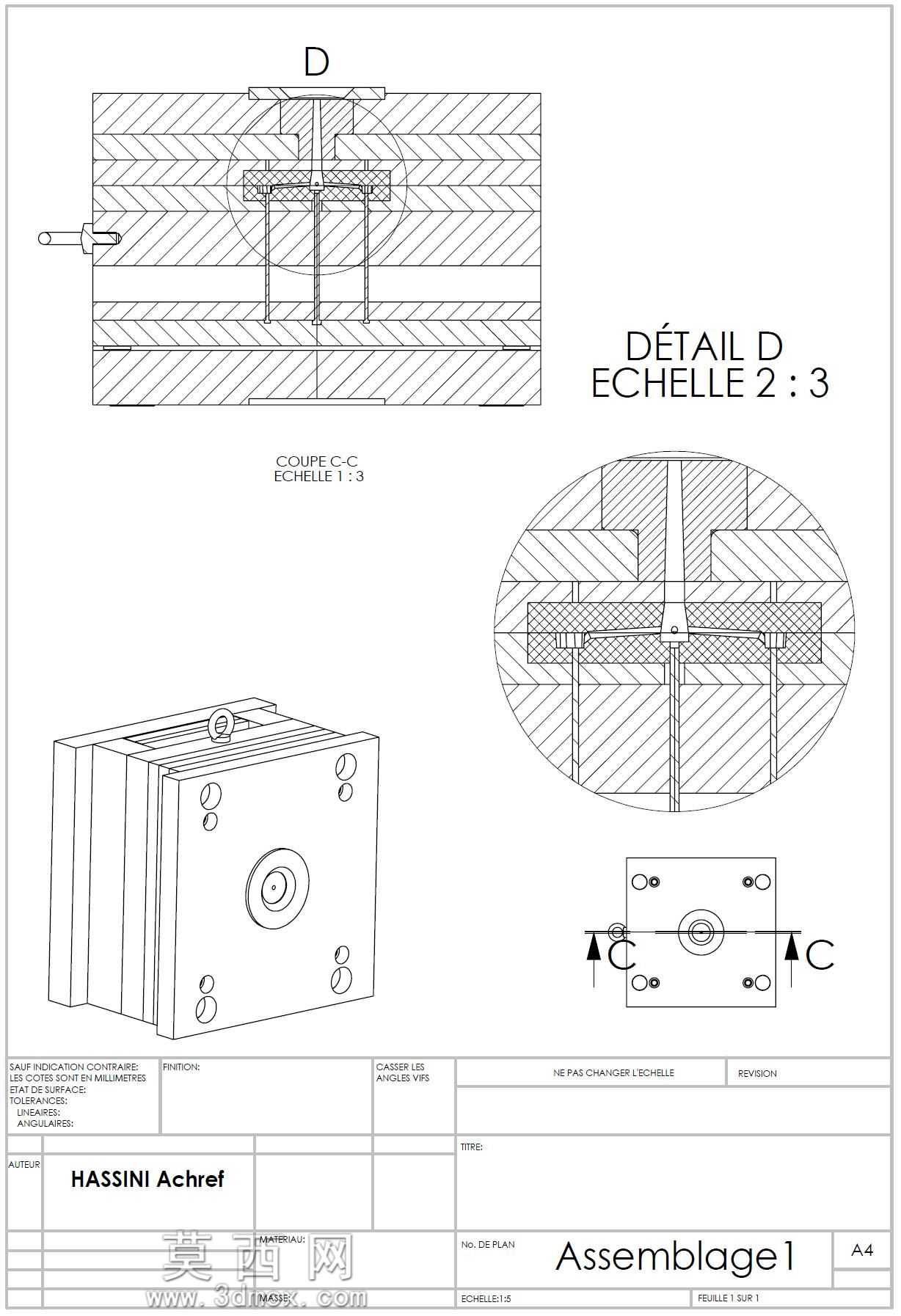

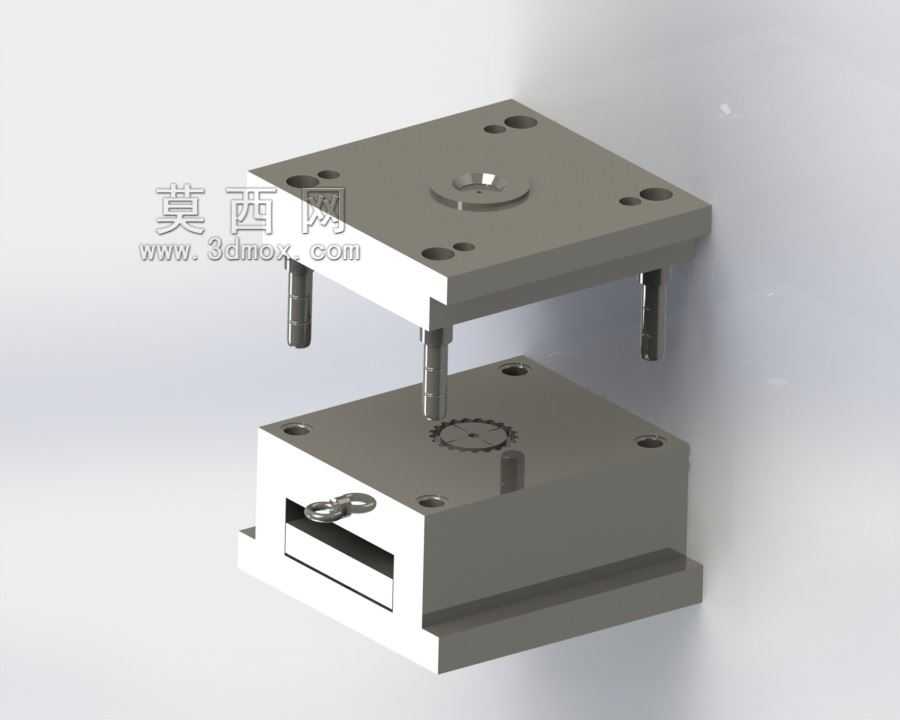

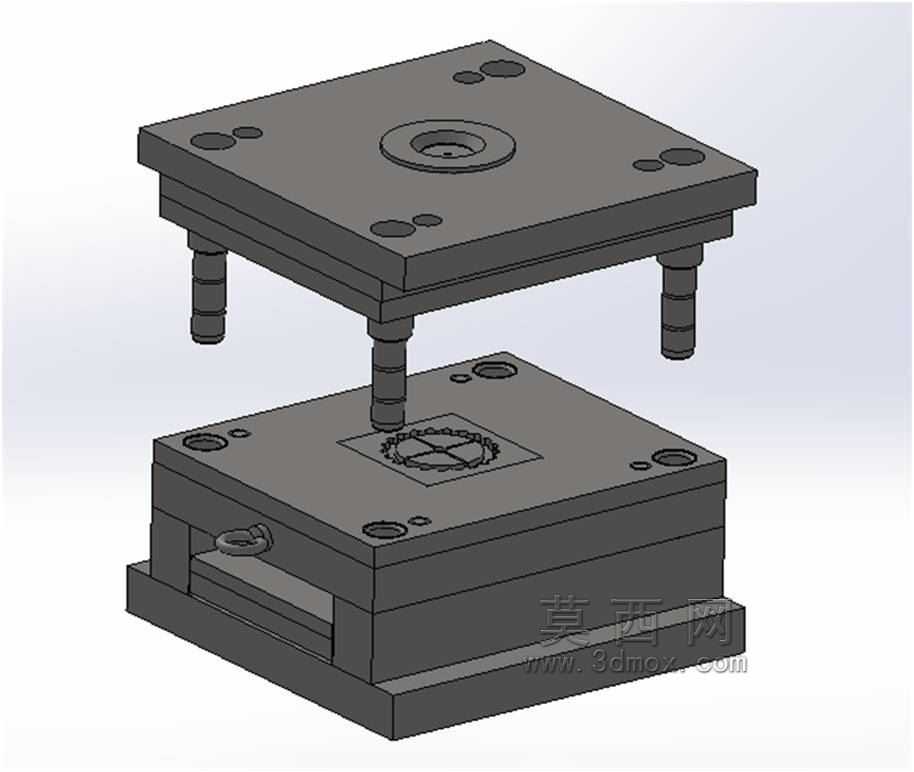

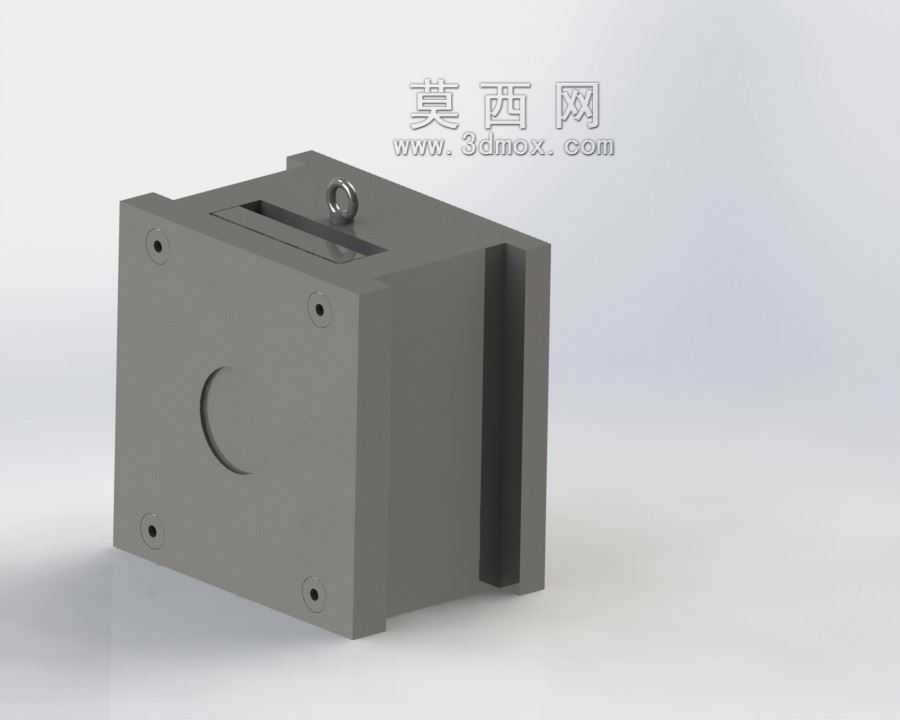

这套模具采用多板分体式模架布局,核心针对中小型热塑性塑料件的批量注塑成型场景设计,适配卧式注塑机的安装接口,可直接对接常规规格的注塑机锁模机构、射嘴定位孔与顶出杆排布。从结构拆分来看,整套模具沿开模方向依次设置了定模固定板、流道板、定模板、动模板、支承板、顶出固定板、动模固定板,各板件之间通过精密导柱导套实现开合模过程的精准导向,导柱配合公差控制在H7/g6区间,避免长期开合模过程中出现错位啃模的问题,导向部件端部均做了圆弧导入倒角,方便装配阶段的快速对中。

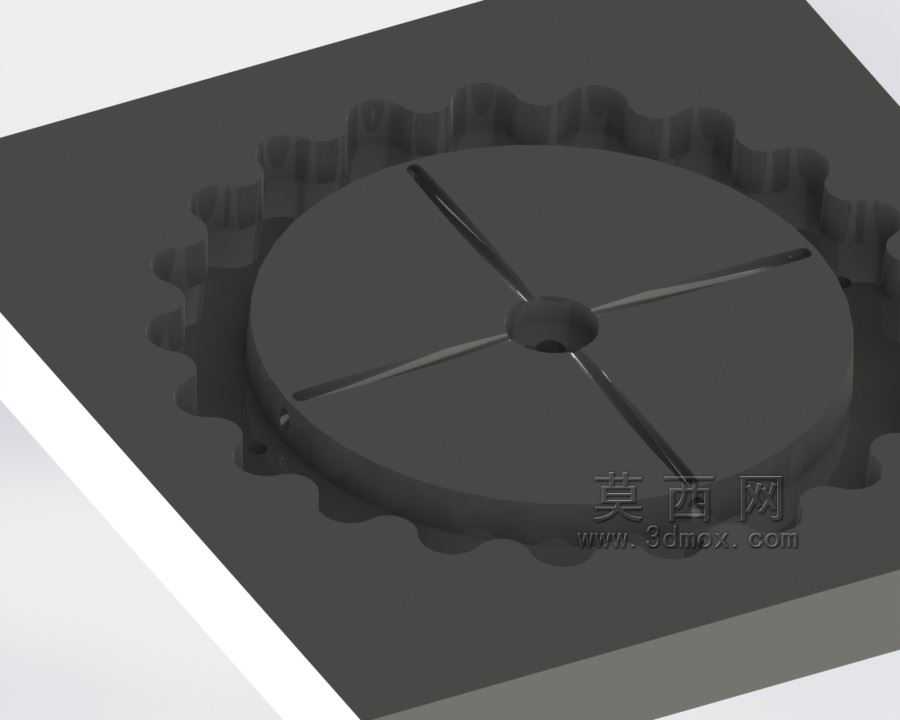

浇注系统采用点浇口进料结构,流道板内开设的热流道通道可减少流道凝料的产生,浇口位置选在塑件非外观面的中心区域,保证充模过程中熔体流动前沿均匀推进,避免出现熔接痕、缺胶、飞边等成型缺陷,流道转角处均做了圆弧过渡处理,减少熔体流动过程中的剪切热损失与压力降。冷却回路采用随形排布设计,在定模型芯与动模型腔内部均开设了循环水路,水路距离成型面的距离控制在12-15mm区间,相邻水路间距保持在20mm左右,保证成型过程中模温均匀分布,将塑件冷却收缩变形量控制在允许公差范围内,水路接口采用标准的快插水嘴规格,适配车间常规的冷却水塔管路连接。
顶出机构采用推杆与推板结合的复合顶出结构,针对塑件不同区域的包紧力大小匹配对应直径的顶杆,顶杆排布避开塑件的外观面与装配配合面,顶出行程根据塑件的脱模斜度与高度计算确定,保证顶出过程中塑件受力均匀,不会出现顶白、顶穿、变形等问题,顶出机构的复位采用矩形弹簧配合复位杆的结构,合模过程中复位杆先于动定模贴合面接触,保证顶出板精准回位,避免合模时顶杆与型腔发生碰撞。模具的侧向抽芯结构采用斜导柱驱动的滑块机构,针对塑件侧面的倒扣特征设计了独立的滑块成型镶件,斜导柱倾斜角度设置为18度,兼顾抽芯行程与开模行程的匹配性,滑块侧面设置了耐磨板与锁紧块,锁紧块的楔紧角度比斜导柱角度大2度,保证注射过程中滑块不会因为熔体压力出现后退飞边,滑块的定位采用弹簧钢珠结构,保证开模抽芯完成后滑块停留在确定位置,不会因为自重滑动影响合模动作。

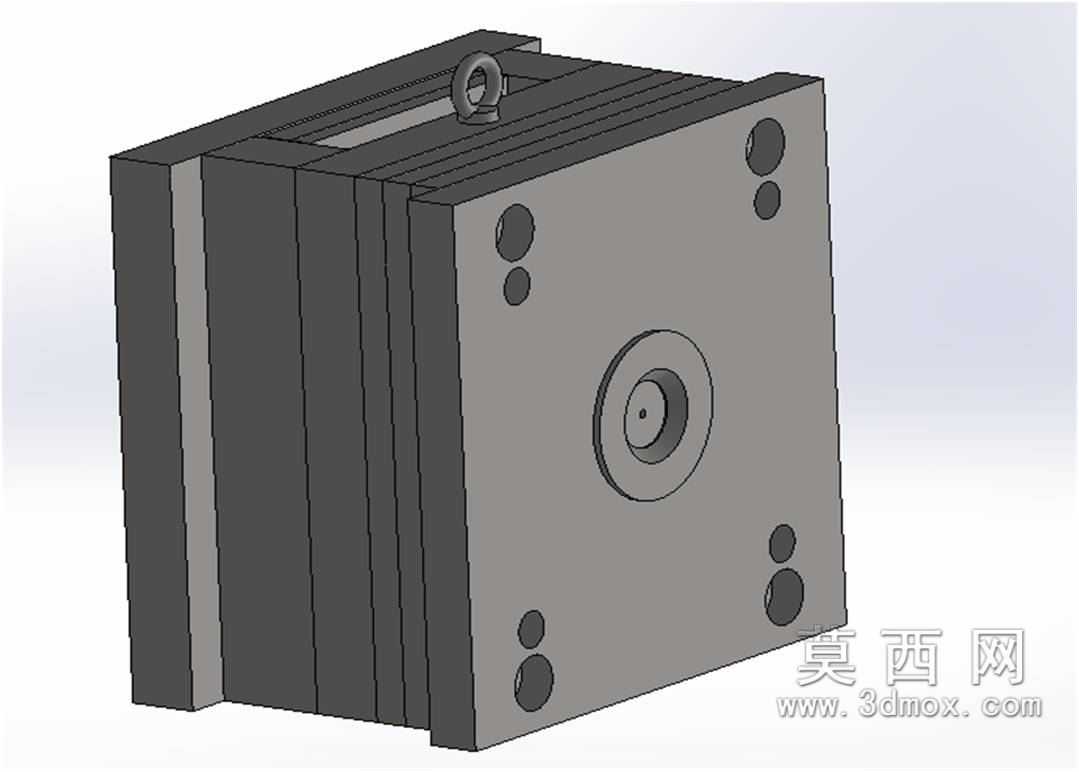

从安装边界来看,整套模具的长宽尺寸适配200吨级卧式注塑机的拉杆间距,模具总厚度满足注塑机的最小模厚与最大模厚调节范围,定位圈直径采用标准的100mm规格,射嘴对接孔的球面半径匹配常规注塑机射嘴头尺寸,顶出杆孔的位置与注塑机的顶出杆排布完全对应,不需要额外加装过渡连接法兰。各模板之间的连接螺钉均采用12.9级高强度内六角螺钉,螺钉排布距离模板边缘的距离满足强度要求,避免锁模过程中模板出现变形。模具的所有成型镶件均采用模块化拆分设计,针对易磨损的浇口区域、倒扣成型区域单独制作镶件,后续生产过程中出现磨损或者需要调整塑件尺寸时,只需要更换对应镶件即可,不需要整体报废模板,降低后期的维护成本。排气槽开设在熔体流动的末端位置,排气槽深度控制在0.02mm,既可以顺利排出型腔内的空气,又不会出现熔体溢边的问题,排气槽引出方向朝向模具外侧,避免生产过程中积存的挥发物污染模具配合面。整套模具的开合模动作顺序经过严格的运动仿真验证,开模时首先在弹簧拉力作用下打开流道板与定模板之间的分型面,拉出流道凝料,随后打开动定模之间的主分型面,待开模行程达到抽芯与顶出所需的距离后,注塑机顶出杆推动顶出板完成塑件脱模,合模时各机构按反向顺序复位,整个动作流程无干涉点,可实现连续自动化生产,适配日常家电配件、消费电子外壳、通用塑料结构件的批量注塑加工场景,成型周期可控制在20秒以内,生产稳定性高。
