高精度直角定位弯板工装支架结构设计

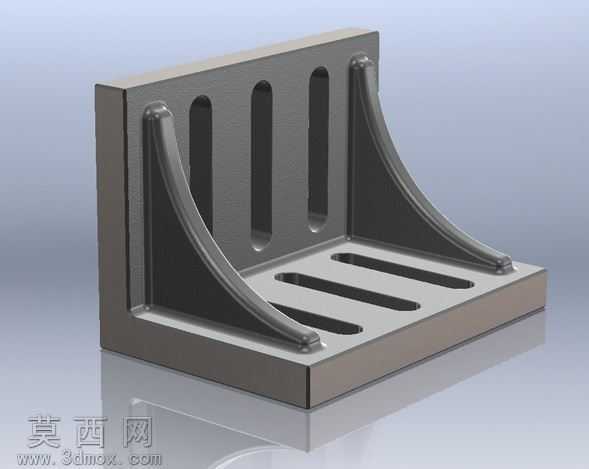

本作品为直角定位类工装支撑支架的三维参数化模型，整体采用L型直角主体结构设计，建模阶段严格遵循机械工装的形位公差设计规范，通过三维建模软件完成全参数化草图绘制，先绘制垂直立板与水平底板的基准轮廓，保证两个安装面的垂直公差控制在工装设计要求范围内，再对整体结构做布尔运算合并实体，避免出现非实体的破碎面。立板与底板的连接位置设计了两条对称分布的弧形加强筋结构，筋条与两个板面采用大圆角过渡处理，既消除了直角连接处的应力集中问题，也提升了整体结构的抗形变能力，建模时对圆角过渡做了连续性处理，保证曲面过渡顺滑无突兀折角。立板与底板上均设计了等距分布的长圆形安装腰型孔，腰型孔的边缘做了倒角处理，既可以适配不同孔距的安装定位需求，也能避免安装时孔边毛刺刮伤操作人员，孔位的排布经过受力校核，保证安装固定后受力均匀。材质渲染阶段采用了哑光金属铸铁材质，调整材质的粗糙度、金属度参数还原工业铸铁的磨砂质感，同时添加了环境反射效果，模拟车间光照环境下的金属表面反光特性，渲染输出时采用柔和的影棚布光，清晰展现结构的细节特征，包括腰型孔的内壁轮廓、加强筋的曲面弧度、板面的平整质感。设计思路上围绕工装定位的核心需求，在保证结构刚性的前提下做了轻量化处理，通过开设腰型槽减少不必要的实体材料，降低支架整体重量，同时不损失结构的支撑强度，两个垂直的安装面可作为检测、装夹工序的定位基准，适用于机加工过程中的工件定位、垂直度检测等场景，整体结构无冗余设计，所有特征均服务于工装的实用功能，建模过程中对所有安装尺寸做了参数化关联，可根据实际使用需求快速调整腰型孔长度、立板高度、筋条厚度等参数，适配不同规格的工装使用场景。
